Δοκιμή μετασχηματιστή TTR

Η Weshine® εφηύρε το Turns Ratio Tester για δοκιμή TTR Test of Transformer με πιστοποιητικό CE, υψηλή ποιότητα και ακρίβεια, Εφευρέθηκε και παρήχθη σύμφωνα με τα εθνικά πρότυπα, διαθέσιμη πλήρης λύση ηλεκτρικών δοκιμών. Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες του Turns Ratio Tester για δοκιμή TTR Test of Transformer από την Weshine!

Αποστολή Ερώτησης Λήψη PDF

περιγραφή προϊόντος

Weshine

Ο λόγος μετασχηματισμού ενός μετασχηματιστή είναι ίσος με τον αριθμό των στροφών του πρωτεύοντος τυλίγματος διαιρεμένο με τον αριθμό των στροφών του δευτερεύοντος τυλίγματος. Η αναλογία μετασχηματιστή παρέχει την επιθυμητή απόδοση του μετασχηματιστή και την αντίστοιχη τάση που απαιτείται από τη δευτερεύουσα περιέλιξη.

Εάν η δευτερεύουσα τάση απαιτείται να είναι χαμηλότερη από την κύρια τάση - ένας μετασχηματιστής βαθμιαίας πτώσης - το δευτερεύον τύλιγμα θα πρέπει να έχει λιγότερες στροφές από το πρωτεύον και αντίστροφα για έναν μετασχηματιστή ανόδου. όταν ο λόγος του μετασχηματιστή μειώνει την τάση, αυξάνει το ρεύμα και αντίστροφα, Επομένως, ο λόγος τάσης και ρεύματος ενός ιδανικού μετασχηματιστή σχετίζεται άμεσα με τον λόγο μετασχηματισμού.

Δυστυχώς οι μετασχηματιστές δεν είναι τέλειοι, σε έναν πραγματικό μετασχηματιστή οι αναλογίες τάσης ή ρεύματος μπορεί να μην ταιριάζουν με τις φυσικές αναλογίες του μετασχηματιστή λόγω διαφόρων ηλεκτρικών απωλειών όπως στον σιδερένιο πυρήνα του μετασχηματιστή (υστέρηση και απώλειες δινορευμάτων) και στον χαλκό. απώλειες (λόγω της αντίστασης των πρωτευόντων και δευτερευουσών περιελίξεων). Ως εκ τούτου, οι κατασκευαστές προσπαθούν να σχεδιάσουν μετασχηματιστές για να ελαχιστοποιήσουν αυτές τις απώλειες για μέγιστη απόδοση σε πλήρες φορτίο, μετατροπή ισχύος άνω του 95%, παρέχοντας έτσι μια διαφορά όχι μεγαλύτερη από 5% από την αναλογία τάσης μετασχηματιστή/στροφή.

Ο Weshine επινόησε τη δοκιμή αναλογίας στροφών μετασχηματιστή, ή δοκιμή TTR, για μέτρησηΔοκιμή μετασχηματιστή TTRκαι επιβεβαιώνει ότι ο μετασχηματιστής έχει τη σωστή αναλογία πρωτευουσών στροφών προς δευτερεύουσες στροφές. Η σωστή χρήση αυτής της δοκιμής μπορεί να βοηθήσει στον εντοπισμό της απόδοσης του εναλλάκτη βρύσης, των βραχυκυκλωμένων στροφών, των ανοιχτών περιελίξεων, των εσφαλμένων συνδέσεων περιελίξεων και άλλων βλαβών μέσα στους μετασχηματιστές. Η σειρά ελεγκτών TTR της Weshine είναι ανθεκτική στις σκληρές συνθήκες που υφίστανται οι δοκιμές ορισμένων μετασχηματιστών. Η σειρά περιλαμβάνει διάφορες λειτουργίες για την απλοποίηση και την επιτάχυνση των δοκιμών, καθώς και δοκιμές TTR 3 φάσεων και δοκιμαστές PT και CT TTR.

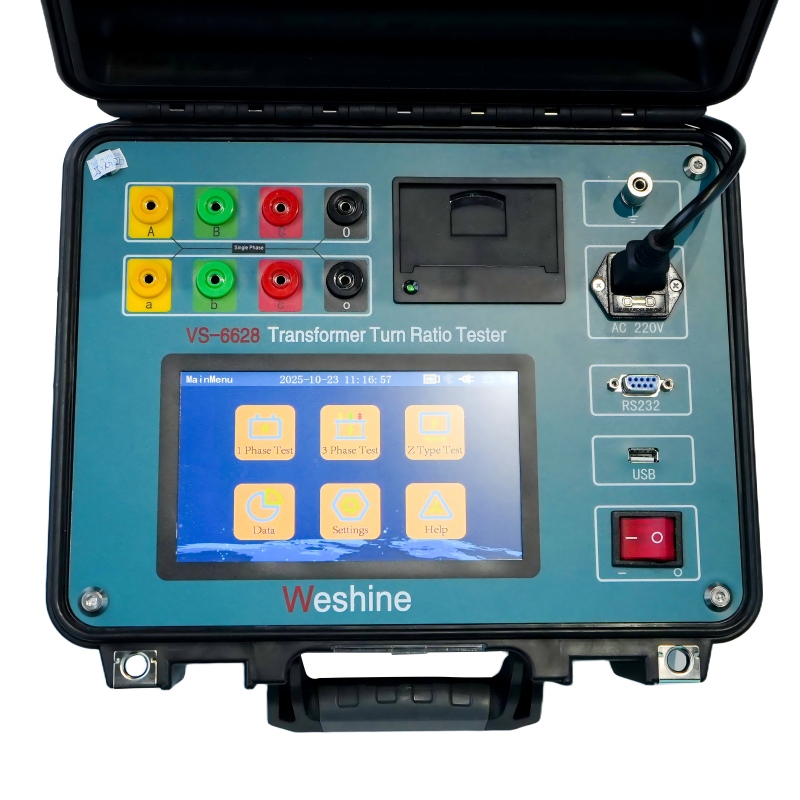

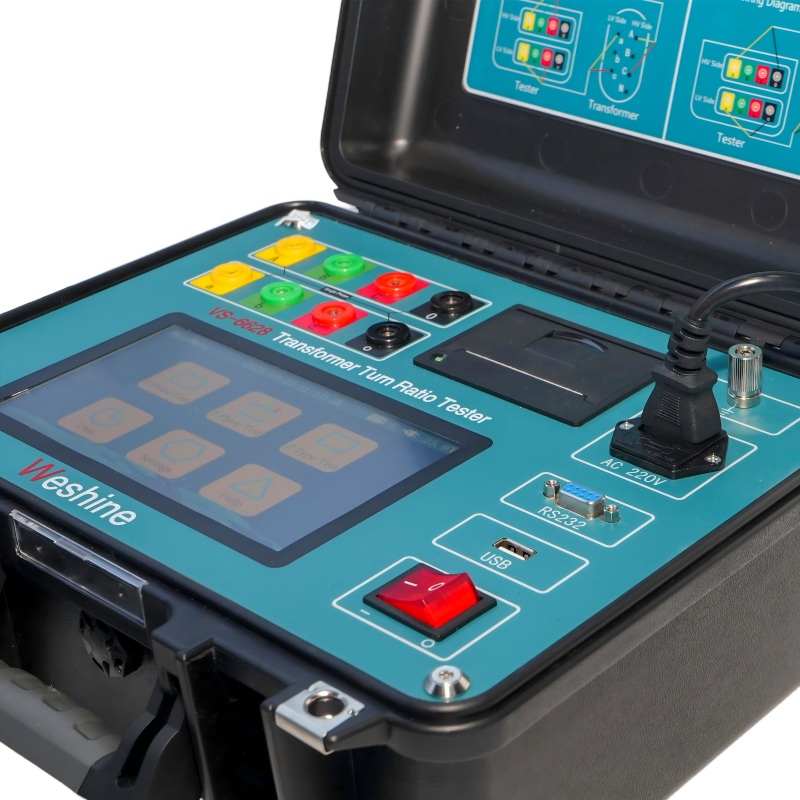

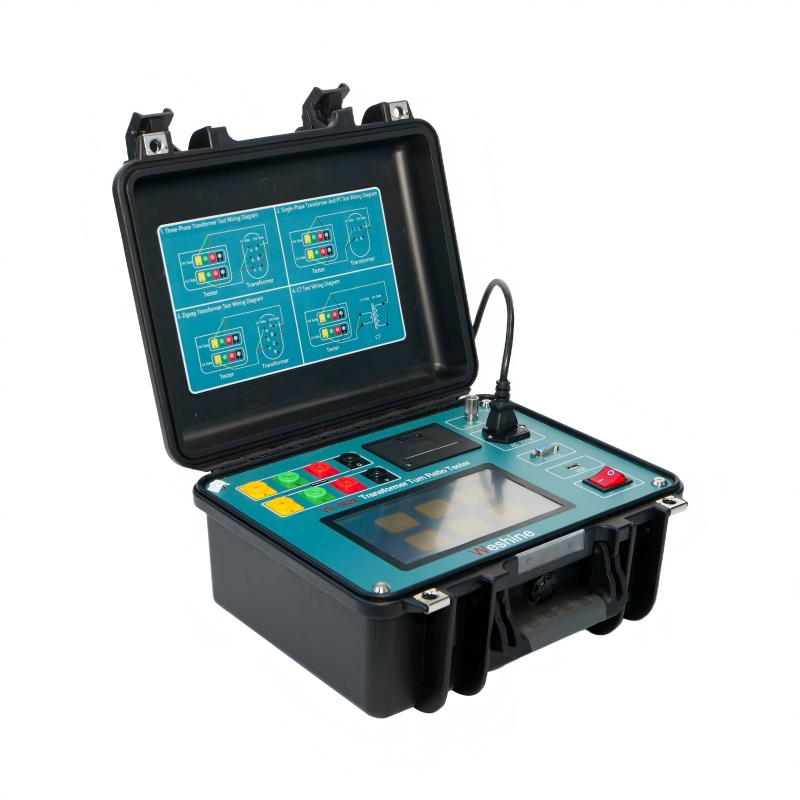

Τα σετ δοκιμής αναλογίας στροφών μετασχηματιστή τριών φάσεων VS-6628 έχουν σχεδιαστεί για τη μέτρηση του λόγου στροφών ισχύος, οργάνων και μετασχηματιστών διανομής σε υποσταθμό ή περιβάλλον παραγωγής. Ο στιβαρός και στιβαρός σχεδιασμός καθιστά αυτά τα όργανα κατάλληλα για χρήση σε ποικίλα σκληρά περιβάλλοντα. Οι απαγωγείς μας είναι ειδικά σχεδιασμένοι για να παρέχουν την απαραίτητη ευελιξία που απαιτείται σε κρύο καιρό.

Επειδή όμως οι μετασχηματιστές υπόκεινται σε διάφορες καταπονήσεις και αλλαγές, τόσο ηλεκτρικές όσο και μηχανικές, κατά τη διάρκεια ζωής τους, η σωστή αναλογία στροφών του μετασχηματιστή πρέπει να ελεγχθεί πριν τεθεί σε λειτουργία ο μετασχηματιστής και κατά τη διάρκεια διαφόρων προγραμμάτων συντήρησης, εδώ είναι ο ελεγκτής αναλογίας στροφών μετασχηματιστή Επομένως, οι λόγοι στροφών που μετρώνται χρησιμοποιώντας διάφορα κιτ δοκιμής αναλογίας στροφών μετασχηματιστή (συσκευές TTR) περιλαμβάνουν απώλειες που υπάρχουν συνήθως στους μετασχηματιστές, με αποτέλεσμα λόγους στροφών που διαφέρουν από τον φυσικό αριθμό στροφών, αλλά αντικατοπτρίζουν τις πραγματικές αναλογίες τάσης που αναμένονται από τους κατασκευαστές και τους χρήστες ή η αναλογία ενός πραγματικού μετασχηματιστή ισχύος μετασχηματιστή.

Weshine

ΠΛΗΡΟΦΟΡΙΕΣ ΠΡΟΪΟΝΤΟΣ
Ονομασία προϊόντος	ΔΟΚΙΜΑΣΤΗΣ ΛΟΓΟΥ ΣΤΡΟΦΩΝ ΓΙΑ ΔΟΚΙΜΗ TTR Δοκιμή μετασχηματιστή
Αριθμός μοντέλου	VS-6628	Εύρος δοκιμής	0,9 ~ 10000
Ακρίβεια	0,2%	Πιστοποιητικά	CE; EMC; LVD; ISO;
Τυπική Εφαρμογή	Δοκιμάζει το λόγο στροφών, τη μετατόπιση φάσης και την πολικότητα.
Βοηθά στην Αναγνώριση
Διαστάσεις	345 x 295 x 175 χλστ	Βάρος	5 κιλά

Επιλογές

Η Weshine έχει 8 χρόνια εμπειρία ειδικά για την αντιμετώπιση της πλήρους σειράς Ηλεκτρολογικού Εξοπλισμού. Προς το παρόν, η Weshine έχει εφεύρει διάφορους ελεγκτή αναλογίας στροφών για δοκιμήΔοκιμή μετασχηματιστή TTRόπως φαίνεται ως μορφή:

ΠΛΗΡΟΦΟΡΙΕΣ ΠΑΡΑΓΓΕΛΙΑΣ ΓΙΑ ΕΛΕΓΧΟ ΛΟΓΟΥ ΣΤΡΟΦΩΝ ΓΙΑ ΔΟΚΙΜΗΔοκιμή μετασχηματιστή TTR
Γάτα. Οχι.	Εύρος δοκιμής	Ακρίβεια	Ανάλυση	Διαστάσεις (mm)	Βάρος (κιλό)
VS-6628	0,9 έως 10000	0,2%	0,0001 λεπτά	345 x 295 x 175	5
VS-6629	0,9 έως 10000	0,1% (0,9 έως 500) 0,2% (500 έως 3000) 0,3% (3000 έως 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 και άνωï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9 έως 10000	0,1% (0,9 έως 2000) 0,3% (2000 έως 10000)	0,0001 λεπτά	360 x 280 x 160	6
VS-6628T	0,8 έως 10000	0,1% (0,8 έως 3000) 0,2% (3000 έως 10000)	0,0001 λεπτά	320 x 240 x 130	3
VS-6628A	0,9 έως 10000	0,1% (0,9 έως 500) 0,2% (500 έως 3000) 0,3% (3000 έως 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 και άνωï¼1ï¼	246 x 156 x 62	1.7

Βάσει ζητημάτων εφοδιαστικής αλυσίδας: Επικοινωνήστε με τον προτιμώμενο εξουσιοδοτημένο διανομέα Weshine για την τρέχουσα τιμολόγηση και τους χρόνους παράδοσης.

Πιστοποιητικά Ποιότητας

Πάντα πιστεύουμε ότι όλη η επιτυχία της εταιρείας μας σχετίζεται άμεσα με την ποιότητα των προϊόντων που παρέχουμε. Ελεγκτής αναλογίας στροφών για δοκιμήΔοκιμή μετασχηματιστή TTRπληρούν τις υψηλότερες απαιτήσεις ποιότητας που καθορίζονται στις οδηγίες ISO9001, ISO14000:14001 και το αυστηρό μας σύστημα ποιοτικού ελέγχου.
