Σύστημα δοκιμής Hipot AC 100kV μερικής εκφόρτισης

Το σύστημα δοκιμών AC Hipot χωρίς μερική εκφόρτιση 100 kV είναι μια επαγγελματική λύση δοκιμών υψηλής τάσης που αναπτύχθηκε για δοκιμές τάσης αντοχής AC και ανίχνευση μερικής εκφόρτισης μετασχηματιστών, διακοπτών, μονωτών, καλωδίων, δακτυλίων, εξοπλισμού GIS και άλλων ηλεκτρικών συσκευών.

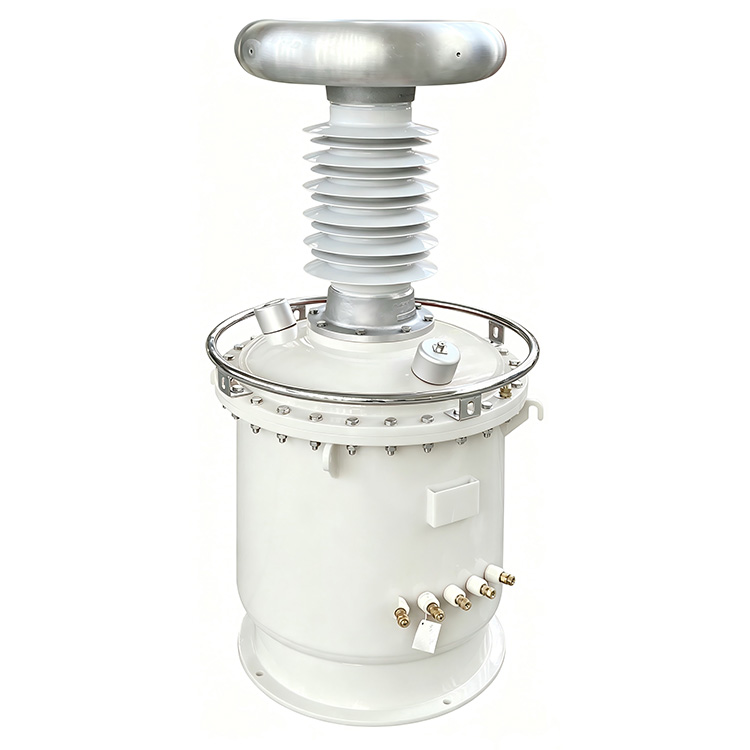

Το σύστημα υιοθετεί έναν δοκιμαστικό μετασχηματιστή με μόνωση αερίου SF6 αντί για μια παραδοσιακή δομή βυθισμένη στο λάδι, εξαλείφοντας τον κίνδυνο μόλυνσης λαδιού ενώ μειώνει σημαντικά το βάρος του εξοπλισμού κατά 20% έως 60%. Αυτός ο μετασχηματιστής διαθέτει ανώτερη μόνωση και εξαιρετικά χαμηλή μερική εκφόρτιση, φθάνοντας σε επίπεδο PD ≤3pC. Το πλήρες σύστημα διατηρεί τη συνολική μερική εκφόρτιση όχι μεγαλύτερη από 5 pC όταν λειτουργεί στην ονομαστική τάση.

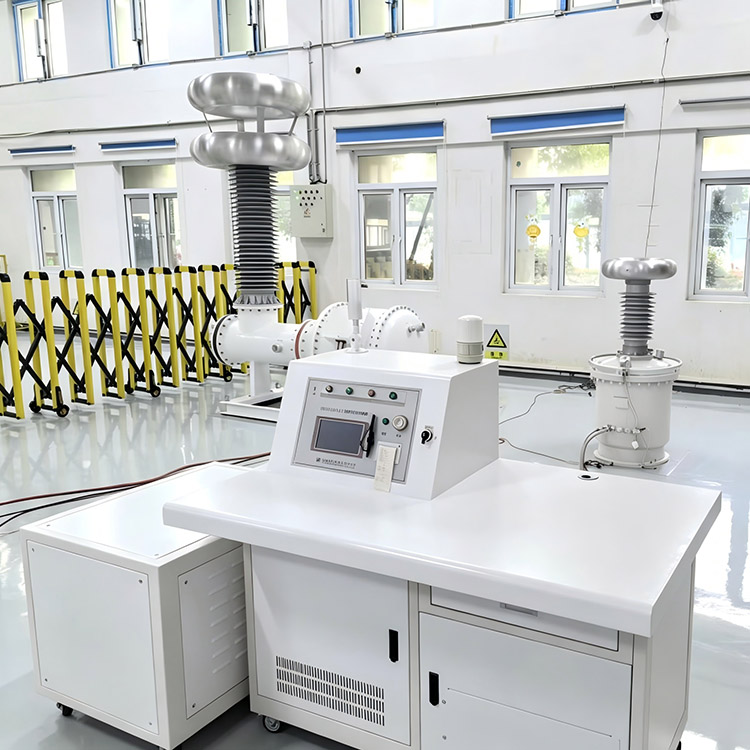

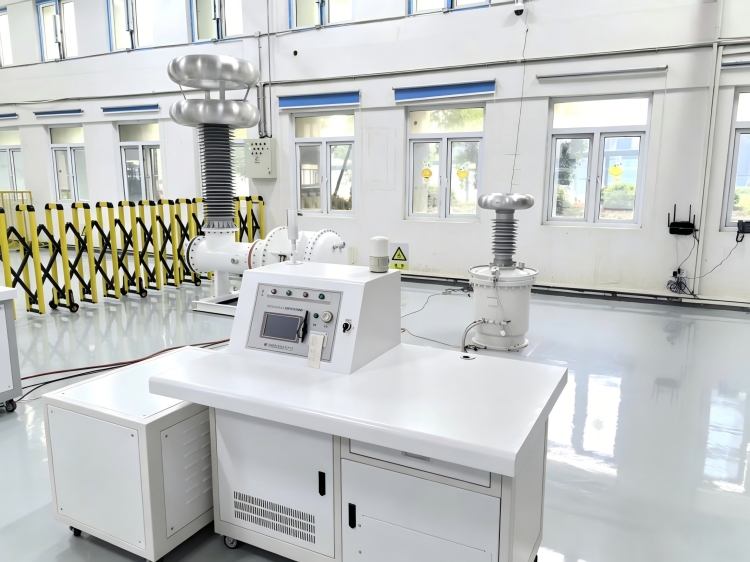

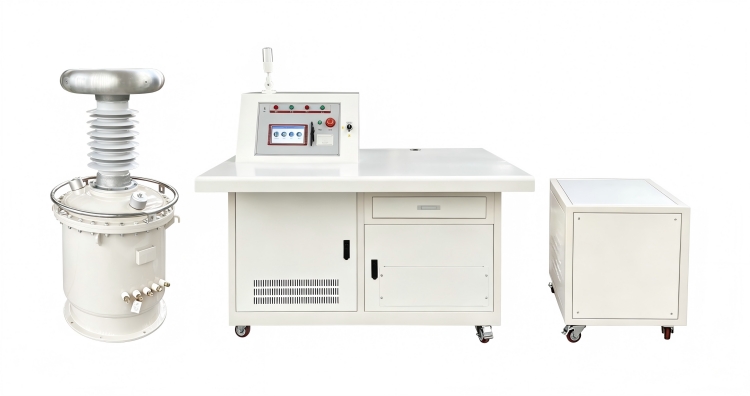

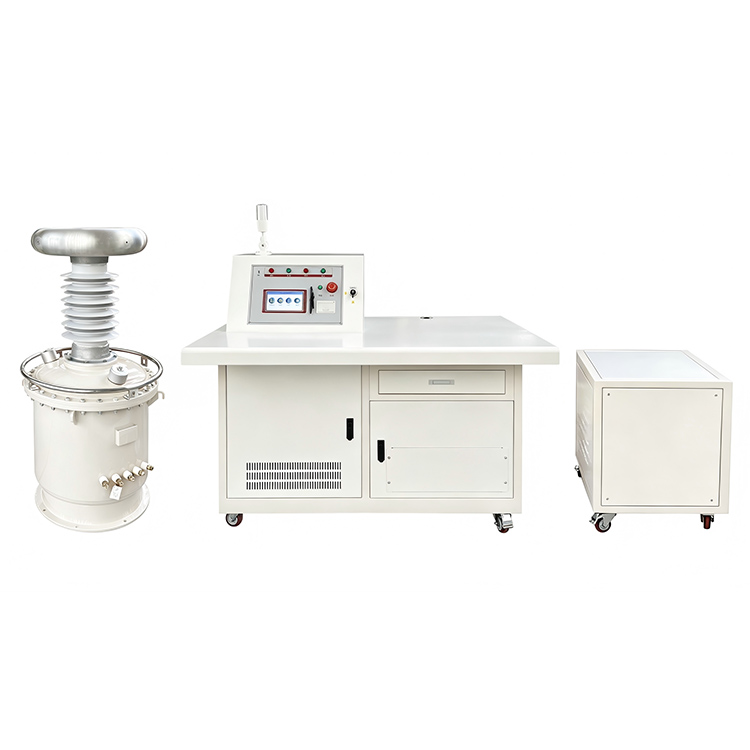

Αυτό το πλήρες ενσωματωμένο σύστημα δοκιμής συναρμολογείται με μετασχηματιστή δοκιμής υψηλής τάσης, πυκνωτή ζεύξης, αντιδραστήρα περιορισμού ρεύματος υψηλής τάσης, αντιδραστήρα αντιστάθμισης χαμηλής τάσης, μετασχηματιστή απομόνωσης, κονσόλα αυτόματης λειτουργίας καθώς και ντουλάπι αντιστάθμισης. Η ενσωματωμένη δομή αντιστάθμισης χαμηλής τάσης μπορεί να μειώσει αποτελεσματικά την κατανάλωση ρεύματος εισόδου κατά το πολύ 60%, γεγονός που συμβάλλει στην αύξηση της ενεργειακής απόδοσης και στη μείωση των ημερήσιων εξόδων λειτουργίας.

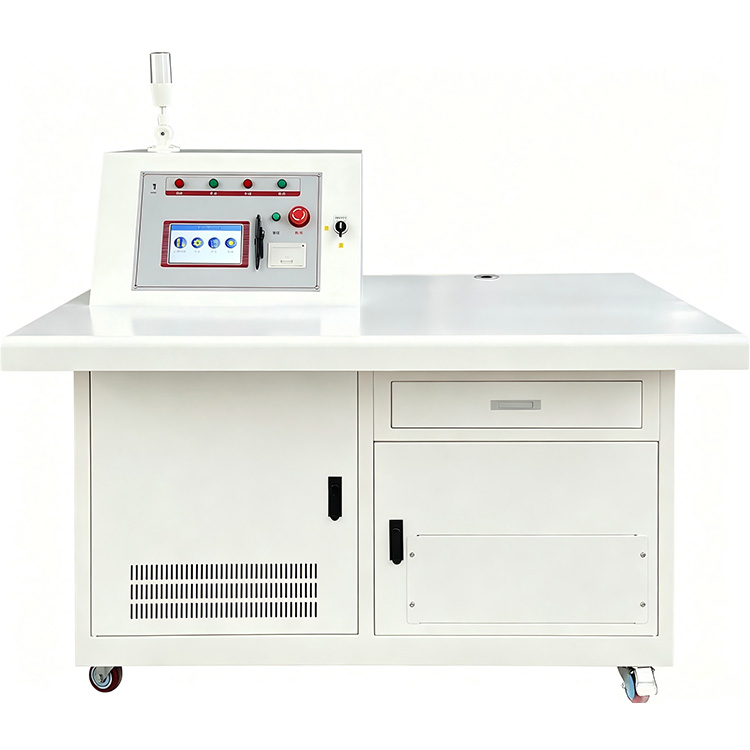

Εξοπλισμένο με έγχρωμη κονσόλα ελέγχου οθόνης αφής 7 ιντσών, το σύστημα υποστηρίζει τόσο την αυτόματη όσο και τη χειροκίνητη λειτουργία δοκιμής. Οι χρήστες μπορούν να διαμορφώσουν ανεξάρτητα έως και πέντε στάδια τάσης, ρυθμούς ράμπας τάσης και να αντέξουν τις διάρκειες δοκιμής. Οι λειτουργίες αυτόματης δοκιμής περιλαμβάνουν ράμπα τάσης, εναλλαγή αντιστάθμισης, χρονισμό, μείωση τάσης, αποθήκευση δεδομένων και εκτύπωση αναφορών, βελτιώνοντας σημαντικά την αποτελεσματικότητα και την επαναληψιμότητα των δοκιμών.

Σχεδιασμένο για εργαστήρια υψηλής τάσης και εφαρμογές επιτόπιων δοκιμών, το σύστημα παρέχει σταθερή ημιτονοειδή έξοδο με παραμόρφωση κυματομορφής μικρότερη από 5%, χαμηλό θόρυβο λειτουργίας και αξιόπιστη προστασία από συνθήκες υπέρτασης και υπερέντασης. Ο επεκτάσιμος σχεδιασμός επιτρέπει σε παρόμοια συστήματα της σειράς προϊόντων να επιτυγχάνουν ονομασίες τάσης έως και 1200 kV για εφαρμογές δοκιμών εξαιρετικά υψηλής τάσης.

Οδηγός προϊόντος

Πώς λειτουργεί το σύστημα

Το σύστημα δοκιμής AC Hipot χωρίς μερική εκφόρτιση 100 kV παράγει μια σταθερή έξοδο συχνότητας ισχύος υψηλής τάσης μέσω του μονωμένου μετασχηματιστή δοκιμής SF6. Κατά τη διάρκεια της δοκιμής, ο πυκνωτής ζεύξης και το κύκλωμα μέτρησης παρακολουθούν συνεχώς τη δραστηριότητα μερικής εκφόρτισης, ενώ το σύστημα αυτόματου ελέγχου διαχειρίζεται τις διαδικασίες ανύψωσης, συγκράτησης και μείωσης τάσης.

Ο αντιδραστήρας αντιστάθμισης χαμηλής τάσης λειτουργεί για να μειώσει το απαιτούμενο ρεύμα εισόδου, το οποίο προσφέρει καλύτερη ενεργειακή απόδοση και ανακουφίζει από το φορτίο του συνδεδεμένου τροφοδοτικού. Ολόκληρο το σύστημα είναι σε θέση να πραγματοποιεί ταυτόχρονα δοκιμές τάσης αντοχής και μέτρηση μερικής εκφόρτισης, ώστε οι χρήστες να μπορούν να πραγματοποιούν διεξοδική αξιολόγηση της απόδοσης μόνωσης όλων των ειδών εξοπλισμού υψηλής τάσης.

Χαρακτηριστικά

1, Σχέδιο μετασχηματιστή με μόνωση αερίου SF6 χωρίς μόλυνση λαδιού

2, Συνολικό επίπεδο μερικής εκφόρτισης ≤5 pC

3, Επίπεδο μερικής εκφόρτισης μετασχηματιστή ≤3pC

4, Ονομαστική τάση εξόδου έως 100kV

5, Η αντιστάθμιση άεργου ισχύος μειώνει το ρεύμα της πηγής έως και 60%

6, Λειτουργίες αυτόματης και χειροκίνητης δοκιμής

7, Ρυθμίσεις προγραμματιζόμενης τάσης και χρονισμού πέντε σταδίων

8, Ρυθμιζόμενος ρυθμός ράμπας τάσης από 0,5 kV/s έως 2,5 kV/s

9, Αυτόματη εναλλαγή αντιστάθμισης και ρύθμιση τάσης

10, Λειτουργίες αποθήκευσης και εκτύπωσης ιστορικών δεδομένων

11, Μέτρηση τάσης υψηλής ακρίβειας

12, Σταθερή έξοδος ημιτονοειδούς κύματος με παραμόρφωση ≤5%

13, Λειτουργία χαμηλού θορύβου ≤65dB

14, Ολοκληρωμένη προστασία υπέρτασης και υπερέντασης

15, Κατάλληλο για μερική εκφόρτιση και δοκιμή τάσης αντοχής AC

Πεδία Εφαρμογής

1, Εταιρείες κοινής ωφελείας

Χρησιμοποιείται για συνήθεις δοκιμές μόνωσης και αξιολόγηση μερικής εκφόρτισης μετασχηματιστών, διακοπτών, εξοπλισμού GIS, καλωδίων και συσκευών υποσταθμού.

2, Εργαστήρια Υψηλής Τάσης

Κατάλληλο για δοκιμές τύπου, δοκιμές αποδοχής εργοστασίων και ερευνητικά έργα που απαιτούν εξαιρετικά χαμηλή απόδοση μερικής εκφόρτισης.

3, Κατασκευαστές μετασχηματιστών

Χρησιμοποιείται για ποιοτικό έλεγχο, επαλήθευση μόνωσης και τελική εργοστασιακή δοκιμή μετασχηματιστών ισχύος και διανομής.

4, Πανεπιστήμια και Ερευνητικά Ινστιτούτα

Υποστηρίζει την εκπαίδευση μηχανικής υψηλής τάσης, την έρευνα μόνωσης και τα προηγμένα έργα ηλεκτρικών δοκιμών.

5, Βιομηχανικές και Μεταλλευτικές Επιχειρήσεις

Παρέχει δοκιμές προληπτικής συντήρησης και αξιολόγηση της κατάστασης μόνωσης για κρίσιμο ηλεκτρικό εξοπλισμό.

Τυπικά αντικείμενα δοκιμής

1, Δοκιμή αντοχής τάσης μετασχηματιστή AC

2, Δοκιμή μερικής εκκένωσης GIS

3, Δοκιμή διακοπτών υψηλής τάσης

4, Δοκιμή μόνωσης καλωδίου τροφοδοσίας

5, Δοκιμή μονωτή και δακτυλίου

6, Δοκιμή αποδοχής εργοστασίου ηλεκτρικού εξοπλισμού

7, Εργαστηριακή Έρευνα Υψηλής Τάσης

8, Προγράμματα Προληπτικής Συντήρησης

Πλεονεκτήματα Weshine

Η Weshine Electric εστιάζει στην ανάπτυξη και την κατασκευή εξοπλισμού δοκιμής υψηλής τάσης καθώς και συστημάτων μέτρησης μερικής εκφόρτισης. Οι μονάδες δοκιμών τάσης αντοχής AC με μόνωση αερίου SF6 διαθέτουν εξαιρετικά χαμηλή απόδοση μερικής εκφόρτισης, έξυπνη αυτόματη λειτουργία, τεχνολογία αντιστάθμισης εξοικονόμησης ενέργειας και αξιόπιστες μονάδες προστασίας ασφαλείας. Κατασκευασμένες για να χειρίζονται αυστηρές εργασίες δοκιμών τόσο σε εργαστήρια όσο και σε περιβάλλοντα εργασίας, όλες οι λύσεις της Weshine βοηθούν τους πελάτες να πραγματοποιούν ακριβείς ελέγχους απόδοσης μόνωσης, να πληρούν τα σχετικά βιομηχανικά πρότυπα και να διατηρούν σταθερή μακροπρόθεσμη λειτουργία του εξοπλισμού υψηλής τάσης τους.

Το σύστημα δοκιμής AC Hipot χωρίς μερική εκφόρτιση 100 kV μπορεί να ικανοποιήσει πλήρως όλες τις απαιτήσεις δοκιμών μόνωσης υψηλής τάσης και παρακολούθησης μερικής εκφόρτισης. Μη διστάσετε να επικοινωνήσετε με την ομάδα μας ανά πάσα στιγμή για προσαρμοσμένες λύσεις, λεπτομερή τεχνικά δεδομένα και ανταγωνιστικές προσφορές.
