Σύστημα δοκιμής AC ανθεκτικής τάσης χωρίς PD

Αυτό το σύστημα δοκιμής αντοχής AC χωρίς PD πληροί αυστηρά πρότυπα ελέγχου μόνωσης και δοκιμής μερικής εκφόρτισης για όλους τους τύπους σύγχρονων συσκευών υψηλής τάσης. Εξοπλισμένο με μετασχηματιστές υψηλής ποιότητας SF6 με μόνωση αερίου, εξαλείφει τους κινδύνους ρύπανσης των παραδοσιακών δοκιμαστικών μετασχηματιστών γεμάτους λάδι, ενώ διατηρεί σταθερή μόνωση και μεγάλη διάρκεια ζωής. Πολλοί κατασκευαστές ηλεκτρικών ειδών στέλνουν ερωτήματα αγοράς για να προμηθευτούν αυτό το πλήρες δοκιμαστικό εργαλείο για έλεγχο ποιότητας μαζικής παραγωγής.

Χτισμένο γύρω από μονωμένα εξαρτήματα πυρήνα SF6, το σύστημα δοκιμής AC Αντοχής τάσης χωρίς PD εξάγει σταθερή τάση 250 kV και περιορίζει τη μερική εκφόρτιση εντός 5 pC. Διαθέτει αυτόματο έξυπνο έλεγχο, αντιστάθμιση άεργου ισχύος πολλαπλών σταδίων, λειτουργία χαμηλού θορύβου και πλήρη ασφάλεια, προσελκύοντας συνεχείς μαζικές παραγγελίες από επιχειρήσεις κοινής ωφέλειας, βιομηχανικά εργοστάσια, πανεπιστήμια και επαγγελματικά εργαστήρια υψηλής τάσης.

Ολοκληρωμένη Πλατφόρμα Δοκιμών

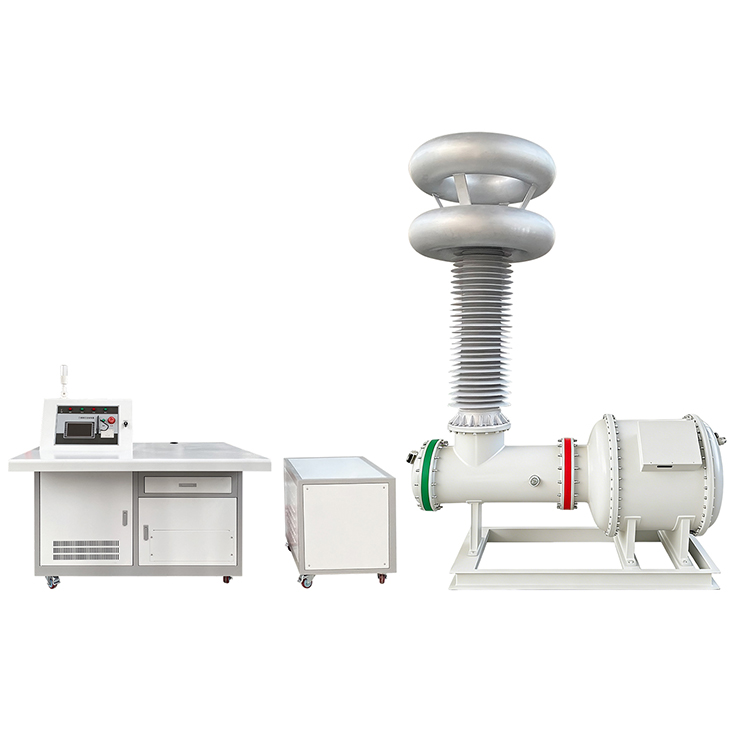

Υποστηρίζει δοκιμές σε μετασχηματιστές, συσκευές διανομής GIS, καλώδια τροφοδοσίας, δακτυλίους, μονωτές και αντιδραστήρες. Ολόκληρη η μονάδα συνδυάζει μετασχηματιστή υψηλής τάσης, πυκνωτή ζεύξης, διαιρέτη τάσης, αντιδραστήρα περιορισμού ρεύματος και έξυπνη κονσόλα ελέγχου σε έναν σταθμό all-in-one, βοηθώντας τις ομάδες προμηθειών να εξοικονομήσουν ξεχωριστά έξοδα αγοράς εξοπλισμού.

Όταν λειτουργεί κάτω από ονομαστική τάση, αυτό το σύστημα δοκιμής αντοχής AC χωρίς PD διατηρεί μερική εκφόρτιση ≤5 pC, ικανοποιώντας πλήρως τις δοκιμές αποδοχής του εργοστασίου, την πιστοποίηση τύπου, τους συνήθεις ελέγχους μόνωσης και την εργαστηριακή έρευνα που απαιτεί εξαιρετικά χαμηλά επίπεδα PD. Η παραμόρφωση της κυματομορφής του ελέγχεται κάτω από το 2%, δημιουργώντας σταθερά, αναπαραγώγιμα δεδομένα δοκιμών, σύμφωνα με τα διεθνή βιομηχανικά πρότυπα.

Αποτελεσματική αντιστάθμιση άεργου ισχύος

Ο ενσωματωμένος αντιδραστήρας αντιστάθμισης χαμηλής τάσης μειώνει τη συνολική κατανάλωση ενέργειας και ενισχύει τη λειτουργική απόδοση. Η λεπτή ρύθμιση άεργου ισχύος πολλαπλών επιπέδων εξασφαλίζει σταθερή τάση εξόδου κάτω από βαριά πολύπλοκα δοκιμαστικά φορτία, ένα βασικό στοιχείο που οδηγεί τους μακροπρόθεσμους συνεργάτες αγοραστές να υποβάλλουν επαναλαμβανόμενες μαζικές παραγγελίες.

Αξιόπιστος Έξυπνος Έλεγχος & Προστασία Ασφαλείας πολλαπλών Επιπέδων

Η κονσόλα ελέγχου πραγματοποιεί ομαλή ρύθμιση τάσης και παρακολούθηση δεδομένων σε πραγματικό χρόνο, επιτρέποντας στους τεχνικούς να ολοκληρώσουν αποτελεσματικά τις δοκιμές τάσης αντοχής με πλήρη ασφάλεια. Σχέδια πολλαπλής προστασίας, συμπεριλαμβανομένης της διακοπής υπέρτασης, του περιορισμού του ρεύματος και της πρόληψης εκφόρτισης, μειώνουν σημαντικά τους κινδύνους κατά τη διάρκεια πειραμάτων υψηλής τάσης.

Με προαιρετικές προδιαγραφές υψηλής απόδοσης 500 kV και ανώτερη απόδοση καταστολής μερικής εκφόρτισης, το Σύστημα δοκιμής αντοχής AC χωρίς PD παραμένει κορυφαία επιλογή για σταθμούς παραγωγής ηλεκτρικής ενέργειας, κατασκευαστές ηλεκτρικών ειδών και εργαστήρια που πραγματοποιούν αξιολόγηση μόνωσης και επαλήθευση εξοπλισμού υψηλής τάσης.

Αρχή Εργασίας

Το Σύστημα Δοκιμής Τάσης Αντοχής AC χωρίς PD βασίζεται σε έναν μετασχηματιστή με μόνωση SF6 για να παρέχει σταθερή ισχύ AC υψηλής τάσης 50 Hz για επιθεώρηση. Ένας ενσωματωμένος πυκνωτής ζεύξης συλλαμβάνει σήματα μερικής εκφόρτισης σε πραγματικό χρόνο, ενώ ο διαιρέτης τάσης παρακολουθεί την τάση εξόδου σε ολόκληρο τον κύκλο δοκιμής. Οι αντιστοιχισμένοι αντιδραστήρες αντιστάθμισης προσαρμόζουν αυτόματα τη ζήτηση άεργου ισχύος, μειώνοντας την εισροή ισχύος και ενισχύοντας τη συνολική λειτουργική απόδοση.

Εξοπλισμένη με αντιδραστήρες περιορισμού ρεύματος και πλήρεις μονάδες αλληλομανδάλωσης ασφαλείας, αυτή η μονάδα προστατεύει τόσο τα δείγματα δοκιμής όσο και τη συσκευή υποδοχής από ξαφνικούς κινδύνους υπέρτασης και υπερέντασης, παρέχοντας σταθερά, ασφαλή αποτελέσματα δοκιμών που κερδίζουν την αναγνώριση από τους αγοραστές μηχανικούς.

Σενάρια εφαρμογής στόχων

Διαχειριστές ισχύος δικτύου

Ιδανικό για συντήρηση εξοπλισμού υποσταθμού, θέση σε λειτουργία έργου και διάγνωση μόνωσης σε μετασχηματιστές, ερμάρια GIS και συσκευές διανομής υψηλής τάσης. Πολλοί αγοραστές σταθμών παραγωγής ηλεκτρικής ενέργειας υποβάλλουν αιτήσεις μαζικής προμήθειας για αυτό το σύστημα για την τυποποίηση των εργασιών τακτικής επιθεώρησης.

Εργοστάσια Παραγωγής Μετασχηματιστών

Ιδανικό για καθημερινούς επιτόπιους ελέγχους παραγωγής, δοκιμές αποδοχής από το εργοστάσιο και επίσημη πιστοποίηση τύπου μετασχηματιστών ισχύος και διανομής. Οι ομάδες προμηθειών κατασκευής συχνά διατηρούν απόθεμα αυτού του ελεγκτή για να συντομεύσουν τους κύκλους επιθεώρησης παραγωγής.

Επαγγελματικά Εργαστήρια Υψηλής Τάσης

Η εξαιρετικά χαμηλή του απόδοση μερικής εκφόρτισης πληροί αυστηρά πρότυπα για την πιστοποίηση προϊόντων και τις δοκιμές Ε&Α νέων προϊόντων, προσελκύοντας τους αγοραστές εργαστηρίου να κάνουν μακροπρόθεσμες παραγγελίες προμηθειών.

Πανεπιστήμια & Ερευνητικά Ιδρύματα

Κατάλληλο για έρευνα διηλεκτρικών υλικών, ανάλυση απόδοσης μόνωσης και μεγάλα διδακτικά πειράματα υψηλής τάσης. Οι αγοραστές ερευνητικών έργων συχνά ζητούν προσαρμοσμένες διαμορφώσεις πριν από την επίσημη παραγγελία.

Βιομηχανικοί χρήστες εργοστασίων και εξόρυξης

Εφαρμόζεται σε περιοδικούς προληπτικούς ελέγχους και αξιολόγηση της κατάστασης μόνωσης των εγκαταστάσεων πυρηνικής ενέργειας επί τόπου, βοηθώντας τα τμήματα προμηθειών των επιχειρήσεων να μειώσουν το κόστος εξωτερικής ανάθεσης δοκιμών τρίτων.

Εύρος Εφαρμογής

1.Δοκιμή μόνωσης μετασχηματιστή ισχύος

2.Επιθεώρηση μερικής εκφόρτισης GIS

3.Δοκιμή αντοχής AC τάσης

4. Ανίχνευση ρουτίνας διακοπτών υψηλής τάσης

5.Δοκιμή απόδοσης δακτυλίου

6.Δοκιμή αντοχής καλωδίου τροφοδοσίας

7.Στερεός έλεγχος ποιότητας μονωτή

8. Επί τόπου δοκιμή αποδοχής εργοστασίου (FAT)

9.Τύπος προϊόντος δοκιμής & υποστήριξης πιστοποίησης

10.Εργαστηριακή έρευνα υψηλής τάσης

Βασικές δυνάμεις Weshine

Η Weshine Electric ειδικεύεται στην ανάπτυξη και κατασκευή οργάνων δοκιμής υψηλής τάσης και εξοπλισμού μέτρησης μερικής εκφόρτισης. Τα συστήματα δοκιμής τάσης αντοχής AC χωρίς PD υιοθετούν ώριμη τεχνολογία μόνωσης SF6, δείκτες εξαιρετικά χαμηλής μερικής εκφόρτισης, ακριβή δειγματοληψία τάσης και ολοκληρωμένη προστασία ασφαλείας. Προσαρμοσμένος για χειριστές ηλεκτρικού δικτύου, κατασκευαστές ηλεκτρικών ειδών, εργαστήρια τρίτων και ερευνητικά ιδρύματα, ο εξοπλισμός μας παρέχει ακριβείς, ασφαλείς και αποτελεσματικές δοκιμές για σύγχρονες συσκευές ισχύος υψηλής τάσης. Οι παγκόσμιοι αγοραστές έργων μπορούν να κανονίσουν δειγματοληπτικές δοκιμές πριν υπογράψουν επίσημες συμφωνίες προμηθειών-πλαισίων.

FAQ

Ε1: Ποιες είναι οι βασικές τεχνικές προδιαγραφές;

Ονομαστική χωρητικότητα: 250kVA. Ονομαστική τάση εξόδου: έως 500kV. Επίπεδο μερικής εκφόρτισης: ≤5pC. Παραμόρφωση κυματομορφής: ≤2%. Θόρυβος συστήματος: ≤50dB. Συνεχής λειτουργία: 30 λεπτά. Δυνατότητα υπέρτασης: 110% για 1 λεπτό.

Ε2: Γιατί μόνωση SF6 αντί τύπου πλήρωσης λαδιού;

Το αέριο SF6 εξαλείφει τα υποπροϊόντα ενανθράκωσης του πετρελαίου που δημιουργούν ψευδή σήματα PD, εξασφαλίζει σταθερή διηλεκτρική απόδοση, μηδενικό κίνδυνο ρύπανσης και διατηρεί το επίπεδο PD φόντου ≤5 pC για ακριβή λίπος σε μετασχηματιστές και GIS.

Ε3: Ποιες εφαρμογές υποστηρίζει αυτό το σύστημα;

Δοκιμή μόνωσης μετασχηματιστή, επιθεώρηση PD διακοπτών GIS, δοκιμές αντοχής καλωδίου ισχύος, αξιολόγηση απόδοσης δακτυλίου/μονωτή, FAT, πιστοποίηση τύπου και εργαστηριακή έρευνα υψηλής τάσης.

Ε4: Πώς λειτουργεί η αντιστάθμιση άεργου ισχύος;

Ο ενσωματωμένος αντιδραστήρας αντιστάθμισης χαμηλής τάσης (200kvar, μηχανοκίνητη μεταγωγή με πολλαπλές βρύσες) ρυθμίζει την άεργη ισχύ σε βήματα. Αυτό διατηρεί σταθερή τάση κάτω από βαριά δοκιμαστικά φορτία και βελτιώνει τη συνολική απόδοση λειτουργίας.

Ε5: Ποια χαρακτηριστικά προστασίας ασφαλείας περιλαμβάνονται;

Πολυεπίπεδες προστασίες, συμπεριλαμβανομένων διακοπής υπέρτασης, περιορισμού ρεύματος, αποτροπής εκφόρτισης και πλήρους ασφάλειας με αντιδραστήρα περιορισμού ρεύματος για προστασία έναντι ξαφνικών κινδύνων ανάφλεξης.

Ε6: Για ποιον είναι σχεδιασμένο αυτό το σύστημα;

Χειριστές ηλεκτρικών δικτύων, εργοστάσια κατασκευής μετασχηματιστών, επαγγελματικά εργαστήρια υψηλής τάσης, πανεπιστήμια/ερευνητικά ιδρύματα και χρήστες βιομηχανικών εργοστασίων/εξορυκτών για δοκιμές ρουτίνας και τύπου.

Οδηγός αγοράς

Μοιραστείτε τις παραμέτρους δοκιμής υψηλής τάσης με την ομάδα πωλήσεών μας για να λάβετε προσαρμοσμένες προσφορές και πλήρη τεχνικά αρχεία για το σχέδιο προμηθειών σας.
