Σύστημα δοκιμής τάσης αντοχής AC χωρίς μερική εκφόρτιση

Χρησιμοποιώντας προηγμένη τεχνολογία μετασχηματιστή με μόνωση αερίου SF6, το Σύστημα Δοκιμής Τάσης Αντοχής Εναλλασσόμενου Εναλλασσόμενου Ρεύματος χωρίς μερική εκφόρτιση παρέχει σταθερή έξοδο 250 kV με συνολική στάθμη μερικής εκφόρτισης ≤5 pC. Διαθέτοντας έξυπνο αυτόματο έλεγχο, αντιστάθμιση άεργου ισχύος, λειτουργία χαμηλού θορύβου και ολοκληρωμένες λειτουργίες προστασίας, είναι ιδανικό για επιχειρήσεις κοινής ωφελείας, βιομηχανικές επιχειρήσεις, πανεπιστήμια, ερευνητικά ιδρύματα και εργαστήρια υψηλής τάσης.

Καθώς οι βιομηχανίες ηλεκτρικής ενέργειας αυξάνουν συνεχώς τα πρότυπα για επιθεώρηση μόνωσης και ανίχνευση μικρομερικής εκφόρτισης, αυτή η μονάδα δοκιμών έχει αναπτυχθεί για να ανταποκρίνεται στις απαιτήσεις της αγοράς. Σε αντίθεση με τους συμβατικούς δοκιμαστικούς μετασχηματιστές γεμάτους λάδι, η μόνωση SF6 αφαιρεί τους κινδύνους πετρελαιοκηλίδων και ρύπανσης, ενώ μειώνει το συνολικό βάρος του εξοπλισμού κατά 20% έως 60% για ευκολότερη μεταφορά και τοποθέτηση.

Όλες αυτές οι αξιόπιστες επιδόσεις υποστηρίζονται από επαγγελματική ισχύ κατασκευής. Το Weshine® είναι ένα σύγχρονο εργοστάσιο υψηλής τεχνολογίας που ειδικεύεται στην έρευνα και ανάπτυξη, παραγωγή, πωλήσεις και σέρβις συσκευών αυτοματισμού συστημάτων ισχύος και οργάνων δοκιμής. Τα προϊόντα πωλούνται σε όλο τον κόσμο και έχουν λάβει θετικά σχόλια από πολλούς πελάτες.

Εκτέλεση

Το Σύστημα Δοκιμαστικής Τάσης Αντοχής AC χωρίς μερική εκφόρτιση υιοθετεί μετασχηματιστές με μόνωση αερίου SF6 για να διατηρεί σταθερή έξοδο 250 kV, περιορίζοντας τη μερική εκφόρτιση ολόκληρου του σετ σε ≤5pC. Ο έξυπνος αυτόματος έλεγχος, η αντιστάθμιση άεργου ισχύος, ο χαμηλός θόρυβος και η προστασία ασφαλείας πολλαπλών επιπέδων το καθιστούν πρακτική επιλογή για εργοστάσια παραγωγής ενέργειας, βιομηχανικούς πελάτες, πανεπιστήμια και ερευνητικά εργαστήρια.

Ο δείκτης μερικής εκφόρτισης ολόκληρου του μηχανήματος φτάνει ≤5pC και ο ενσωματωμένος μετασχηματιστής SF6 παράγει μόνο ≤3pC μερική εκφόρτιση υπό ονομαστική τάση. Αυτή η εξαιρετική απόδοση μόνωσης το καθιστά ιδανικό για επιθεώρηση μερικής εκφόρτισης, ελέγχους αποδοχής εργοστασίου, επαλήθευση μόνωσης και διάφορες ερευνητικές εργασίες υψηλής τάσης.

Δομή

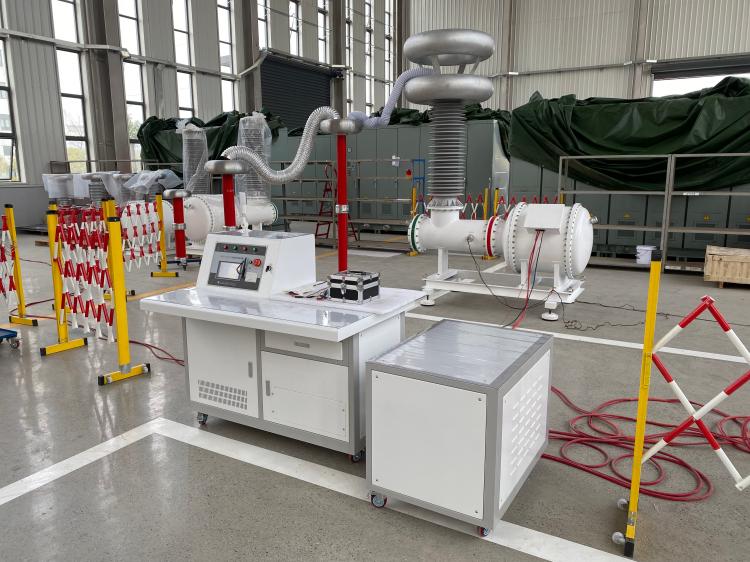

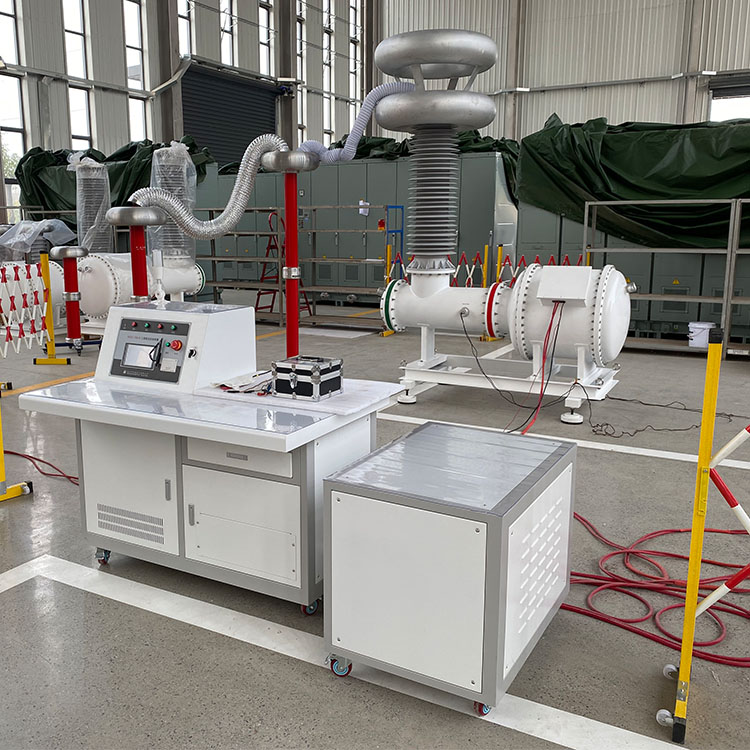

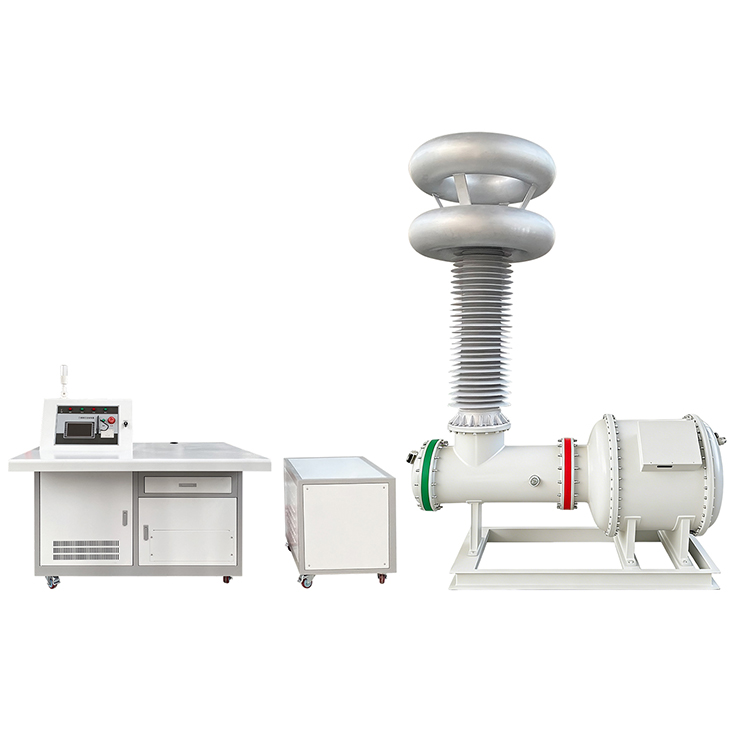

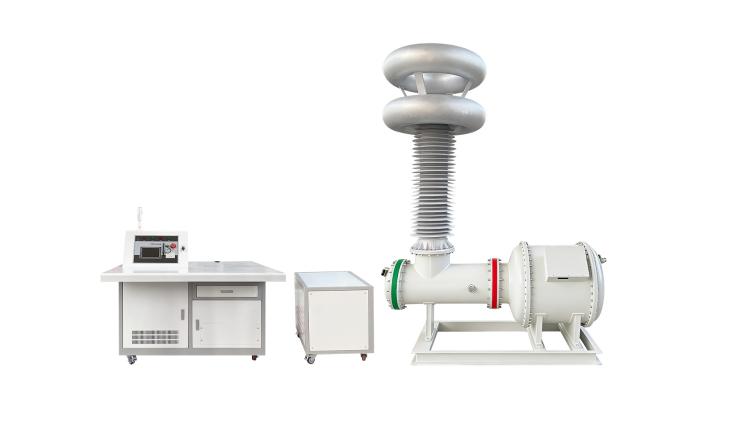

Το πλήρες πακέτο περιλαμβάνει μετασχηματιστή δοκιμής με μόνωση SF6, πυκνωτή ζεύξης, αντιδραστήρα περιορισμού ρεύματος υψηλής τάσης, αντιδραστήρα αντιστάθμισης χαμηλής τάσης, μετασχηματιστή απομόνωσης και πλήρως αυτόματο πίνακα ελέγχου. Η τεχνολογία αντιστάθμισης χαμηλής τάσης μειώνει την κατανάλωση ισχύος εισόδου έως και 60%, γεγονός που ενισχύει σημαντικά την απόδοση της δοκιμής και μειώνει τις απαιτήσεις τροφοδοσίας.

Ελεγχος

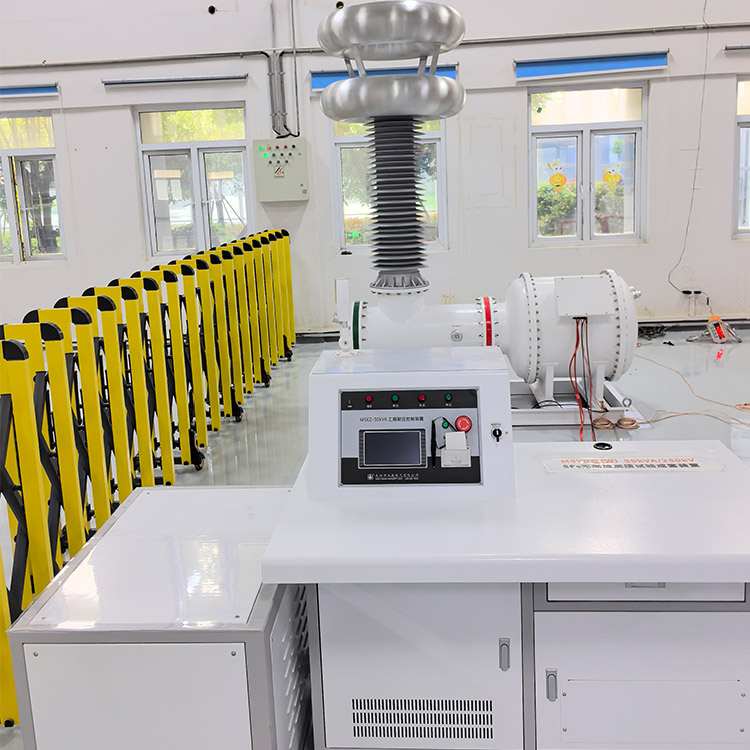

Το Σύστημα Δοκιμαστικής Τάσης Αντοχής Εναλλασσόμενου Ρεύματος χωρίς μερική εκφόρτιση είναι εξοπλισμένο με μονάδα ελέγχου έγχρωμης οθόνης αφής 7 ιντσών που υποστηρίζει τόσο την αυτόματη όσο και τη χειροκίνητη λειτουργία. Οι χειριστές μπορούν να ορίσουν πέντε ξεχωριστά τμήματα τάσης, να προσαρμόσουν την ταχύτητα ώθησης και να κρατήσουν ελεύθερα τον χρόνο. Οι αυτόματες λειτουργίες καλύπτουν ανύψωση τάσης, εναλλαγή αντιστάθμισης, χρονισμό, εκτόνωση πίεσης μετά τη δοκιμή, αποθήκευση δεδομένων, αναζήτηση αρχείων και εκτύπωση αναφορών δοκιμής.

Ασφάλεια

Για να εγγυηθεί σταθερή και ασφαλή λειτουργία, ο εξοπλισμός εξάγει τάση ομαλού ημιτονοειδούς κύματος με παραμόρφωση κυματομορφής κάτω από 5% και θόρυβο λειτουργίας κάτω από 65dB. Οι μηχανισμοί προστασίας από υπέρταση και υπερένταση είναι πλήρως εξοπλισμένοι. Το αρθρωτό πλαίσιο του υποστηρίζει μεταγενέστερες αναβαθμίσεις, με δυνατότητα επέκτασης για δοκιμές υπερυψηλής τάσης έως 1200 kV.

Χαρακτηριστικά

1, τεχνολογία μετασχηματιστή με μόνωση αερίου SF6

2, Σχεδιασμός χωρίς λάδια χωρίς περιβαλλοντική μόλυνση

3, Πλήρες επίπεδο μερικής εκφόρτισης συστήματος ≤5 pC

4, Επίπεδο μερικής εκφόρτισης μετασχηματιστή ≤3pC

5, Ονομαστική τάση εξόδου έως 250 kV

6, Ονομαστική χωρητικότητα 50 kVA

7, Η αντιστάθμιση άεργου ισχύος μειώνει το ρεύμα εισόδου έως και 60%

8, Λειτουργίες αυτόματης και χειροκίνητης δοκιμής

9, Ρυθμίσεις προγραμματιζόμενης τάσης και χρονισμού πέντε σταδίων

10, Ρυθμιζόμενος ρυθμός ράμπας τάσης

11, Έξυπνη ρύθμιση τάσης και μεταγωγή αντιστάθμισης

12, Αποθήκευση ιστορικών δεδομένων και εκτύπωση αναφορών

13, Σταθερή έξοδος ημιτονοειδούς κύματος με παραμόρφωση ≤5%

14, Χαμηλός θόρυβος λειτουργίας ≤65dB

15, Προστασία από υπέρταση υψηλής τάσης

16, Προστασία υπερέντασης ρεύματος ουράς

17, Κατάλληλο για μερική εκφόρτιση και δοκιμή τάσης αντοχής AC

Εφαρμογές

1, Δοκιμή αντοχής τάσης μετασχηματιστή AC

2, Δοκιμή μερικής εκκένωσης GIS

3, Δοκιμή μόνωσης διακόπτη

4, Δοκιμή καλωδίου υψηλής τάσης

5, Δοκιμή δακτυλίου

6, Δοκιμή μονωτή

7, Εργοστασιακή δοκιμή αποδοχής (FAT)

8, Εργαστηριακή Δοκιμή Υψηλής Τάσης

9, Δοκιμή τύπου ηλεκτρικού εξοπλισμού

10, Προγράμματα Προληπτικής Συντήρησης

Πλεονεκτήματα Weshine

Η Weshine Electric είναι επαγγελματίας κατασκευαστής εξοπλισμού δοκιμών υψηλής τάσης και συστημάτων μέτρησης μερικής εκφόρτισης. Τα Συστήματα Δοκιμών Τάσης Αντοχής Εναλλασσόμενου Εναλλασσόμενου ρεύματος χωρίς μερική εκφόρτιση της σειράς VS-W συνδυάζουν προηγμένη τεχνολογία μόνωσης SF6, εξαιρετικά χαμηλή απόδοση μερικής εκφόρτισης, έξυπνο αυτοματισμό και αξιόπιστη προστασία ασφάλειας. Σχεδιασμένες για απαιτητικές εργαστηριακές και επιτόπιες εφαρμογές, οι λύσεις Weshine βοηθούν τους πελάτες να βελτιώσουν την ακρίβεια των δοκιμών, να εξασφαλίσουν τη συμμόρφωση με τους κανονισμούς και να ενισχύσουν τη μακροπρόθεσμη αξιοπιστία του εξοπλισμού.
