Η Weshine® εφηύρε το Turns Ratio Tester για δοκιμή αναλογίας στροφών μετασχηματιστή με πιστοποιητικό CE, υψηλή ποιότητα και ακρίβεια, Εφευρέθηκε και παρήχθη σύμφωνα με τα εθνικά πρότυπα, πλήρης λύση ηλεκτρικών δοκιμών διαθέσιμη. Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες σχετικά με το Turns Ratio Tester για δοκιμή αναλογίας στροφών μετασχηματιστή από την Weshine!
Ο λόγος μετασχηματισμού ενός μετασχηματιστή είναι ίσος με τον αριθμό των στροφών του πρωτεύοντος τυλίγματος διαιρεμένο με τον αριθμό των στροφών του δευτερεύοντος τυλίγματος. Η αναλογία μετασχηματιστή παρέχει την επιθυμητή απόδοση του μετασχηματιστή και την αντίστοιχη τάση που απαιτείται από τη δευτερεύουσα περιέλιξη.
Εάν η δευτερεύουσα τάση απαιτείται να είναι χαμηλότερη από την κύρια τάση - ένας μετασχηματιστής βαθμιαίας πτώσης - το δευτερεύον τύλιγμα θα πρέπει να έχει λιγότερες στροφές από το πρωτεύον και αντίστροφα για έναν μετασχηματιστή ανόδου. όταν ο λόγος του μετασχηματιστή μειώνει την τάση, αυξάνει το ρεύμα και αντίστροφα, Επομένως, ο λόγος τάσης και ρεύματος ενός ιδανικού μετασχηματιστή σχετίζεται άμεσα με τον λόγο μετασχηματισμού.
Δυστυχώς οι μετασχηματιστές δεν είναι τέλειοι, σε έναν πραγματικό μετασχηματιστή οι αναλογίες τάσης ή ρεύματος μπορεί να μην ταιριάζουν με τις φυσικές αναλογίες του μετασχηματιστή λόγω διαφόρων ηλεκτρικών απωλειών όπως στον σιδερένιο πυρήνα του μετασχηματιστή (υστέρηση και απώλειες δινορευμάτων) και στον χαλκό. απώλειες (λόγω της αντίστασης των πρωτευόντων και δευτερευουσών περιελίξεων). Ως εκ τούτου, οι κατασκευαστές προσπαθούν να σχεδιάσουν μετασχηματιστές για να ελαχιστοποιήσουν αυτές τις απώλειες για μέγιστη απόδοση σε πλήρες φορτίο, μετατροπή ισχύος άνω του 95%, παρέχοντας έτσι μια διαφορά όχι μεγαλύτερη από 5% από την αναλογία τάσης μετασχηματιστή/στροφή.
Ο Weshine εφηύρε τοδοκιμή αναλογίας στροφών μετασχηματιστή, ή δοκιμή TTR, γιαΔοκιμή αναλογίας στροφών μετασχηματιστήκαι επιβεβαιώνει ότι ο μετασχηματιστής έχει τη σωστή αναλογία πρωτευουσών στροφών προς δευτερεύουσες στροφές. Η σωστή χρήση αυτής της δοκιμής μπορεί να βοηθήσει στον εντοπισμό της απόδοσης του εναλλάκτη βρύσης, των βραχυκυκλωμένων στροφών, των ανοιχτών περιελίξεων, των εσφαλμένων συνδέσεων περιελίξεων και άλλων βλαβών μέσα στους μετασχηματιστές. Η σειρά ελεγκτών TTR της Weshine είναι ανθεκτική στις σκληρές συνθήκες που υφίστανται οι δοκιμές ορισμένων μετασχηματιστών. Η σειρά περιλαμβάνει διάφορες λειτουργίες για την απλοποίηση και την επιτάχυνση των δοκιμών, καθώς και δοκιμές TTR 3 φάσεων και δοκιμαστές PT και CT TTR.

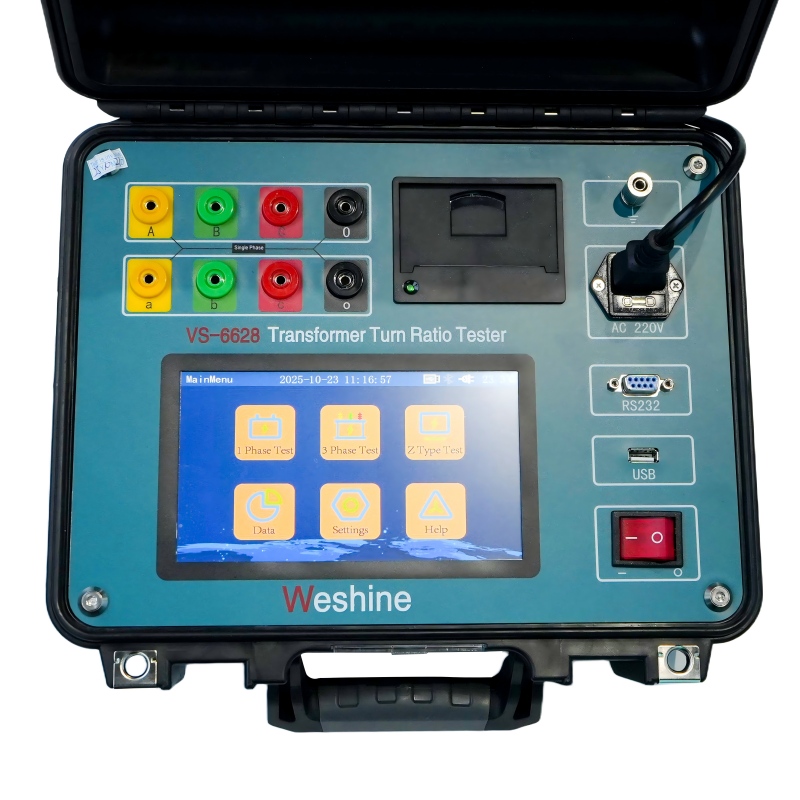

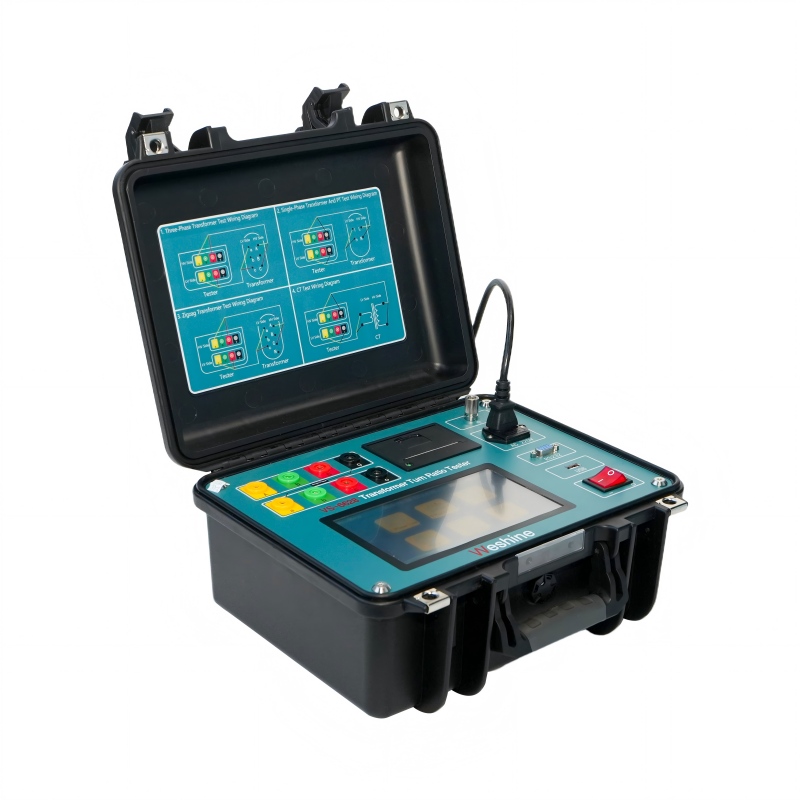

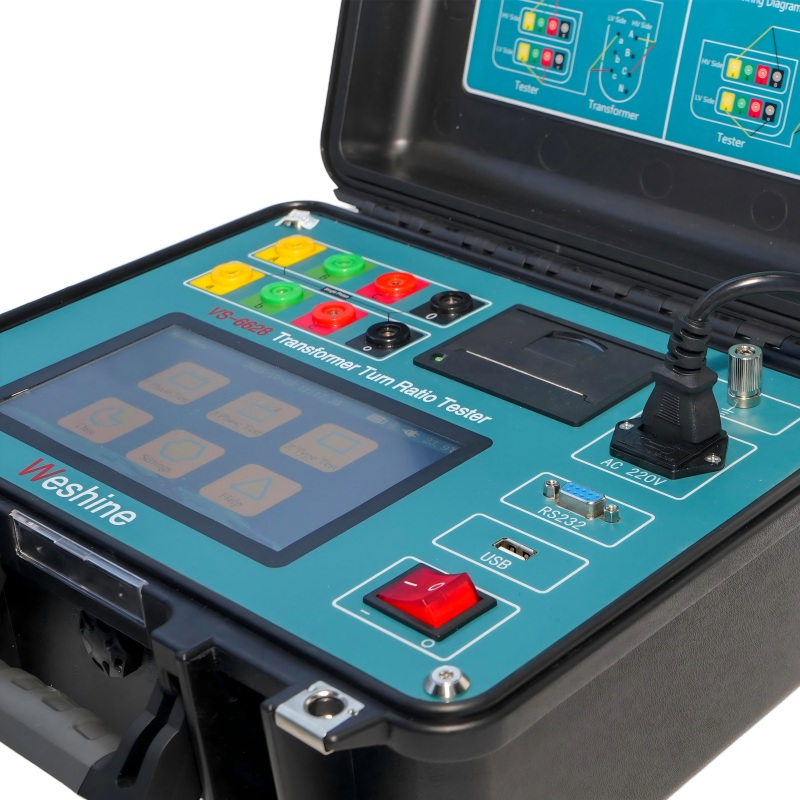

Η τριφασική σειρά VS-6628δοκιμή αναλογίας στροφών μετασχηματιστήΤα σύνολα έχουν σχεδιαστεί για να μετρούν τον λόγο στροφών ισχύος, οργάνων και μετασχηματιστών διανομής σε έναν υποσταθμό ή ένα περιβάλλον παραγωγής. Ο στιβαρός και στιβαρός σχεδιασμός καθιστά αυτά τα όργανα κατάλληλα για χρήση σε ποικίλα σκληρά περιβάλλοντα. Οι απαγωγείς μας είναι ειδικά σχεδιασμένοι για να παρέχουν την απαραίτητη ευελιξία που απαιτείται σε κρύο καιρό.
Επειδή όμως οι μετασχηματιστές υπόκεινται σε διάφορες καταπονήσεις και αλλαγές, τόσο ηλεκτρικές όσο και μηχανικές, κατά τη διάρκεια ζωής τους, η σωστή αναλογία στροφών του μετασχηματιστή πρέπει να ελεγχθεί πριν τεθεί σε λειτουργία ο μετασχηματιστής και κατά τη διάρκεια διαφόρων χρονοδιαγραμμάτων συντήρησης.Ελεγκτής αναλογίας στροφών μετασχηματιστήΩς εκ τούτου, οι αναλογίες στροφών μετρήθηκαν χρησιμοποιώντας διάφορεςδοκιμή αναλογίας στροφών μετασχηματιστήΤα κιτ (συσκευές TTR) περιλαμβάνουν απώλειες που υπάρχουν συνήθως στους μετασχηματιστές, με αποτέλεσμα αναλογίες στροφών που διαφέρουν από τον φυσικό αριθμό στροφών, αλλά αντικατοπτρίζουν τις πραγματικές αναλογίες τάσης που αναμένονται από τους κατασκευαστές και τους χρήστες ή την αναλογία ενός πραγματικού μετασχηματιστή ισχύος μετασχηματιστή.
ΠΛΗΡΟΦΟΡΙΕΣ ΠΡΟΪΟΝΤΟΣ |
|||
Ονομασία προϊόντος |
ΔΟΚΙΜΗ ΛΟΓΟΥ ΣΤΡΟΦΩΝ ΓΙΑ ΔΟΚΙΜΗ ΛΟΓΟΥ ΣΤΡΟΦΩΝ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ |
||
Αριθμός μοντέλου |
VS-6628 |
Εύρος δοκιμής |
0,9 ~ 10000 |
Ακρίβεια |
0,2% |
Πιστοποιητικά |
CE; EMC; LVD; ISO; |
Τυπική Εφαρμογή |
Δοκιμάζει το λόγο στροφών, τη μετατόπιση φάσης και την πολικότητα. |
||
Βοηθά στην Αναγνώριση |
|
||
Διαστάσεις |
345 x 295 x 175 χλστ |
Βάρος |
5 κιλά |
Η Weshine έχει 8 χρόνια εμπειρία ειδικά για την αντιμετώπιση της πλήρους σειράς Ηλεκτρολογικού Εξοπλισμού. Προς το παρόν, η Weshine έχει εφεύρει διάφορα Turns Ratio Tester γιαδοκιμή αναλογίας στροφών μετασχηματιστήόπως φαίνεται ως μορφή:
ΠΛΗΡΟΦΟΡΙΕΣ ΠΑΡΑΓΓΕΛΙΑΣ ΓΙΑ ΔΟΚΙΜΗ ΛΟΓΟΥ ΣΤΡΟΦΩΝ ΜΕΤΑΜΟΡΦΩΣΗΣ |
|||||
Γάτα. Οχι. |
Εύρος δοκιμής |
Ακρίβεια |
Ανάλυση |
Διαστάσεις |
Βάρος |
VS-6628 |
0,9 έως 10000 |
0,2% |
0,0001 λεπτά |
345 x 295 x 175 |
5 |
VS-6629 |
0,9 έως 10000 |
0,1% (0,9 έως 500) 0,3% (3000 έως 10000) |
0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 και άνωï¼1ï¼ |
325 x 225 x 125 |
3.8 |
VS-6630 |
0,9 έως 10000 |
0,1% (0,9 έως 2000) 0,3% (2000 έως 10000) |
0,0001 λεπτά |
360 x 280 x 160 |
6 |
VS-6628T |
0,8 έως 10000 |
0,1% (0,8 έως 3000) |
0,0001 λεπτά |
320 x 240 x 130 |
3 |
VS-6628A |
0,9 έως 10000 |
0,1% (0,9 έως 500) 0,3% (3000 έως 10000) |
0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 και άνωï¼1ï¼ |
246 x 156 x 62 |
1.7 |
Βάσει ζητημάτων εφοδιαστικής αλυσίδας: Επικοινωνήστε με τον προτιμώμενο εξουσιοδοτημένο διανομέα Weshine για την τρέχουσα τιμολόγηση και τους χρόνους παράδοσης.
Πάντα πιστεύουμε ότι όλη η επιτυχία της εταιρείας μας σχετίζεται άμεσα με την ποιότητα των προϊόντων που παρέχουμε. Turns Ratio Tester γιαδοκιμή αναλογίας στροφών μετασχηματιστήπληρούν τις υψηλότερες απαιτήσεις ποιότητας που καθορίζονται στις οδηγίες ISO9001, ISO14000:14001 και το αυστηρό μας σύστημα ποιοτικού ελέγχου.
Για περισσότερες πληροφορίες σχετικά με τις Λύσεις Εξυπηρέτησης της Weshine, επικοινωνήστε με τον διαδικτυακό μας αντιπρόσωπο πωλήσεων 24/7, για να λάβετε προσφορές από τη Weshine.
