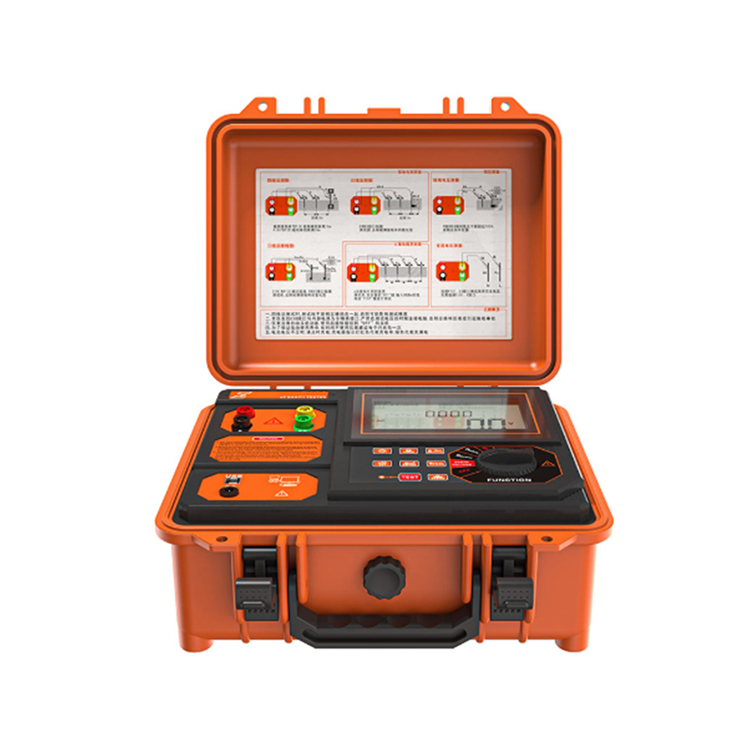

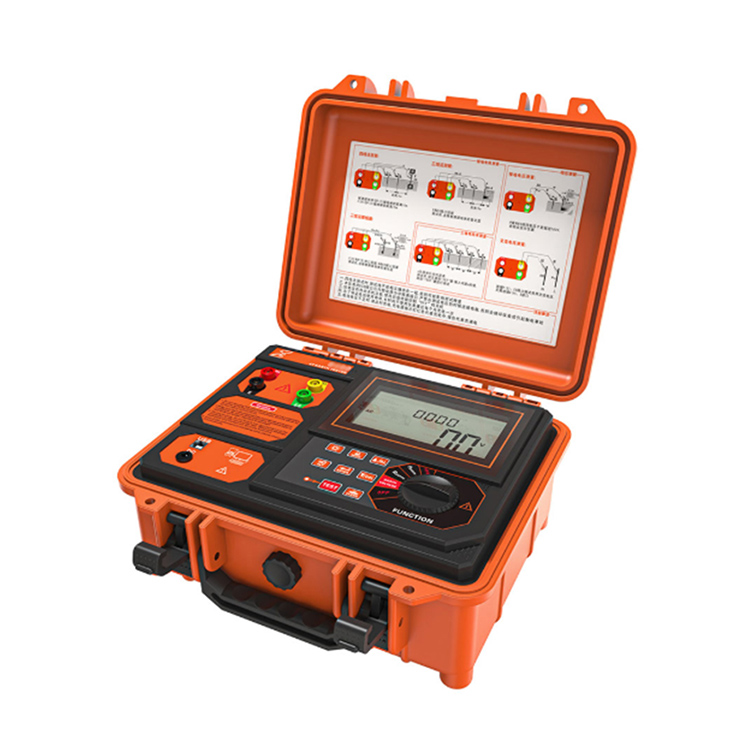

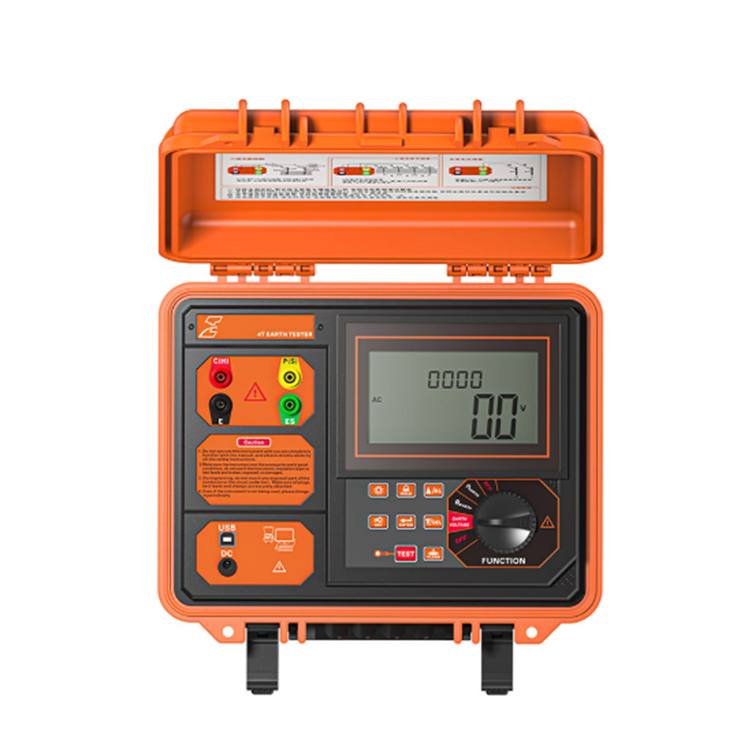

VS-3001 Ψηφιακός ελεγκτής αντίστασης γείωσης

Ο ελεγκτής αντίστασης γείωσης και αντίστασης εδάφους VS-3001 είναι ειδικά σχεδιασμένος και κατασκευασμένος για επιτόπια μέτρηση της αντίστασης γείωσης, της ειδικής αντίστασης εδάφους, της τάσης γείωσης και της τάσης AC σε συνδυασμό με το νέο πρότυπο δοκιμής αντίστασης γείωσης προστασίας από κεραυνούς. Το ρεύμα δοκιμής είναι έως 20 mA. Τεχνολογία ψηφιακής και μικροεπεξεργασίας, μέθοδος ακριβείας 4 συρμάτων, μέθοδος 3 συρμάτων και απλή μέθοδος 2 συρμάτων για τη μέτρηση της αντίστασης γείωσης, εισαγωγή τεχνολογίας FFT (Fast Fourier Transform), τεχνολογία AFC (Automatic Frequency Control), αυτόματη αναγνώριση παρεμβολών και επιλογή συχνότητας μέτρησης, δημιουργία παρεμβολής Ελαχιστοποίηση της πρόσκρουσης και παροχή ακριβέστερης τιμής αντίστασης γείωσης. Έχει μοναδική ικανότητα κατά των παρεμβολών και περιβαλλοντική προσαρμοστικότητα και έχει καλή συνέπεια επαναλαμβανόμενων δοκιμών, εξασφαλίζοντας υψηλή ακρίβεια, υψηλή σταθερότητα και υψηλή αξιοπιστία της μακροπρόθεσμης μέτρησης. Χρησιμοποιείται ευρέως στη μέτρηση της αντίστασης γείωσης, της αντίστασης εδάφους, της τάσης γείωσης και της τάσης εναλλασσόμενου ρεύματος ηλεκτρικής ενέργειας, των τηλεπικοινωνιών, της μετεωρολογίας, των κοιτασμάτων πετρελαίου, των κατασκευών, της αντικεραυνικής προστασίας και του βιομηχανικού ηλεκτρικού εξοπλισμού.

VS-3001 ελεγκτής αντίστασης γείωσης και ειδικής αντίστασης εδάφους, γνωστός και ως ελεγκτής αντίστασης γείωσης ακριβείας, ελεγκτής αντίστασης γείωσης τεσσάρων συρμάτων, ελεγκτής αντίστασης γείωσης δύο-τριών τεσσάρων συρμάτων, ελεγκτής αντίστασης εδάφους , αποτελείται από κεντρικό υπολογιστή, λογισμικό δεδομένων, γραμμή δοκιμής, βοηθητικές ράβδους γείωσης, γραμμές επικοινωνίας νέας σχεδίασης για το ειδικό κουτί εργαλείων προσθήκης, πολυπρώτων υλικών, κ.λπ. σύνθετα πληρωτικά για χύτευση εφάπαξ έγχυσης, χαμηλή πυκνότητα, αντοχή, ακαμψία, σκληρότητα, αντοχή στη φθορά, αντοχή στη θερμότητα, η απόδοση μόνωσης είναι ανώτερη, το σώμα του κουτιού μπορεί να αντέξει πίεση περίπου 200 kg, εξασφαλίζοντας υψηλή ακρίβεια, υψηλή σταθερότητα και υψηλή αξιοπιστία σε διάφορες περιβαλλοντικές δοκιμές. Η μεγάλη οθόνη LCD του κεντρικού υπολογιστή, με οπίσθιο φωτισμό και ένδειξη γραφήματος ράβδου, είναι ξεκάθαρη με μια ματιά. Ταυτόχρονα, μπορεί να αποθηκεύσει 300 σετ δεδομένων και οι λειτουργίες της ανάγνωσης, προβολής, αποθήκευσης, αναφοράς και εκτύπωσης ιστορικών δεδομένων μπορούν να πραγματοποιηθούν μέσω λογισμικού δεδομένων.

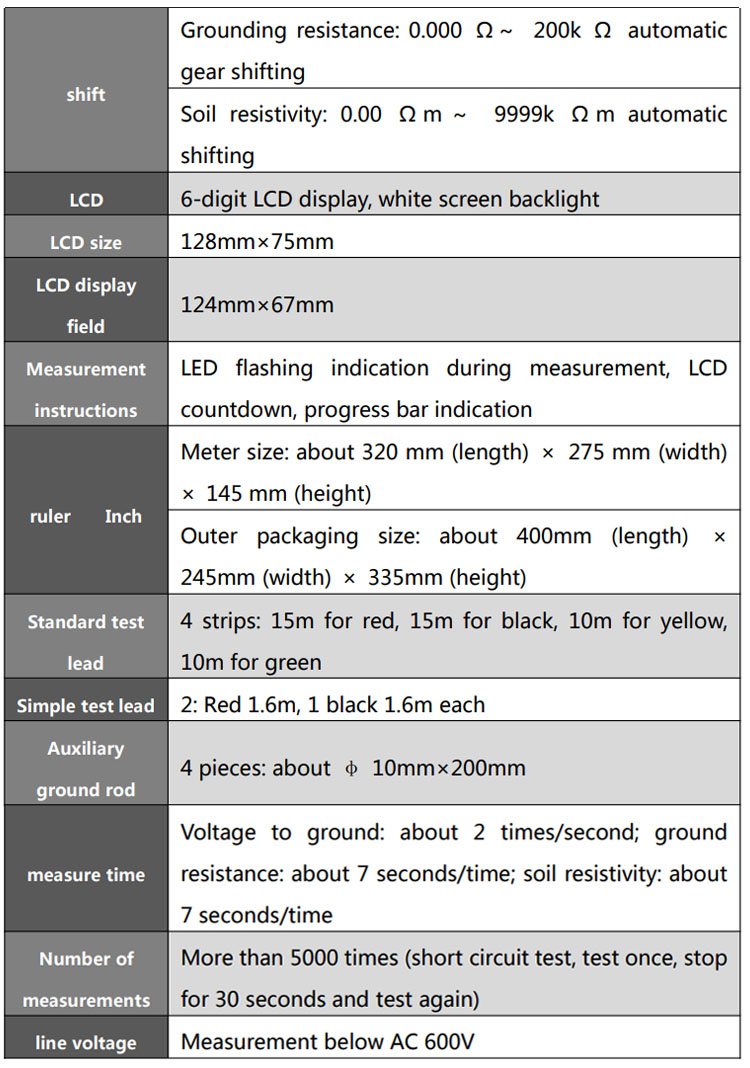

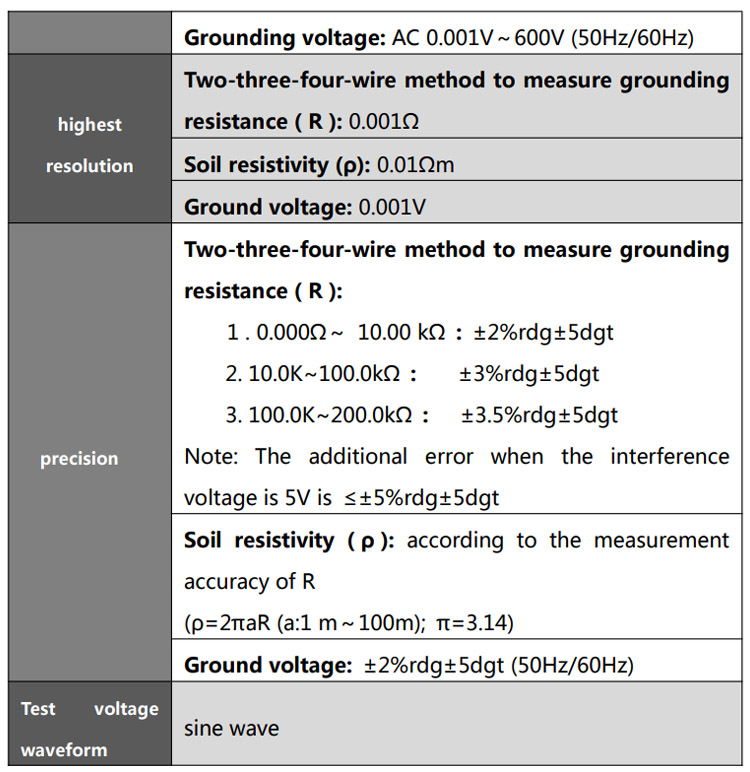

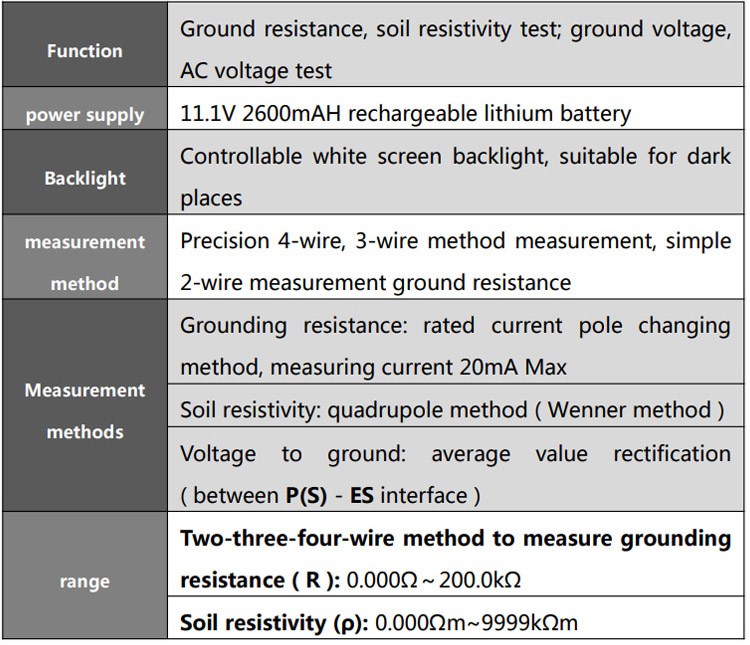

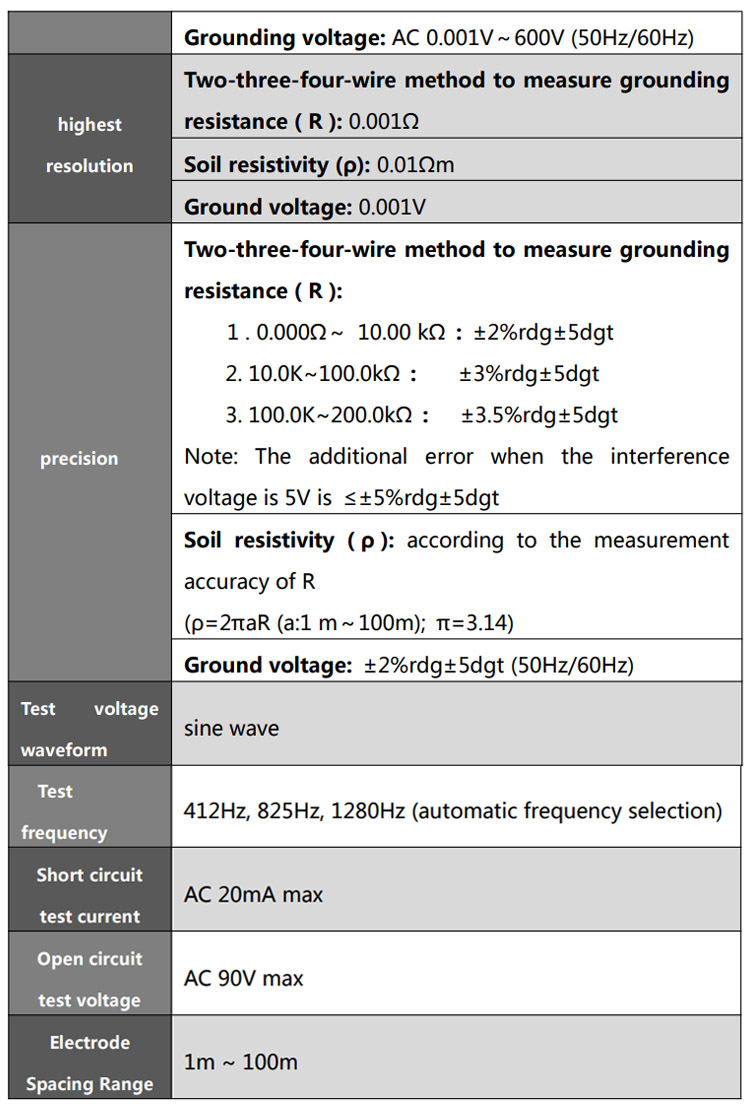

Τεχνικές Προδιαγραφές

Βασικά Χαρακτηριστικά

Υψηλή ακρίβεια & κατά των παρεμβολών‌: Η αυτόματη επιλογή συχνότητας (412Hz/825Hz/1280Hz) βοηθά στην ελαχιστοποίηση των παρεμβολών. Η ακρίβεια στη μέτρηση της αντίστασης γείωσης μπορεί να φτάσει το ±2%rdg±5dgt για την περιοχή 0,000Ω–10,00kΩ.

Στιβαρή και φορητή σχεδίαση‌: Διατίθεται σε εργαλειοθήκη σταθμού βάσης βιομηχανικής ποιότητας που αντέχει πίεση 200 kg. Είναι ελαφρύ (βάση 2,7 κιλά) και κατάλληλο για χρήση στο πεδίο.

Ευρύ εύρος μέτρησης‌: Αντίσταση γείωσης: 0.000Ω–200 kΩ; Ειδικότητα εδάφους: 0,00 Ω·m–9999 kΩ·m; Τάση γείωσης/AC: 0,001–600,0 V.

Λειτουργία φιλική προς το χρήστη‌: Μεγάλη οθόνη LCD με οπίσθιο φωτισμό, γραμμή προόδου δοκιμής, ένδειξη αντίστροφης μέτρησης και διαισθητικό επιλογέα/κουμπιά λειτουργιών. Μπορεί να ανιχνεύσει αυτόματα παρεμβολές (προειδοποίηση θορύβου >5V) και συνθήκες υπερφόρτωσης (οθόνη OL).

Διαχείριση δεδομένων‌: Αποθηκεύει έως και 300 σύνολα δεδομένων. Τα δεδομένα μπορούν να διατηρηθούν, να αναθεωρηθούν, να διαγραφούν στη συσκευή και να μεταφερθούν μέσω ‌RS232/USB σε υπολογιστή‌ χρησιμοποιώντας το παρεχόμενο λογισμικό για αναφορές και εκτύπωση.

Συμμόρφωση Ασφαλείας‌: Πληροί το IEC61010-1 (CAT III 300V, CAT IV 150V), με προστασία υπερφόρτωσης και σαφείς προειδοποιήσεις ασφαλείας σχετικά με την απομόνωση, τα όρια τάσης (δεν υπερβαίνουν τα 600 V) και τη σωστή λειτουργία.

Εφαρμογές

Το VS-3001 χρησιμοποιείται ευρέως σε βιομηχανίες που απαιτούν αξιόπιστες δοκιμές συστήματος γείωσης και ανάλυση εδάφους, όπως:

Ηλεκτρολόγος Μηχανικός‌ – Δοκιμή

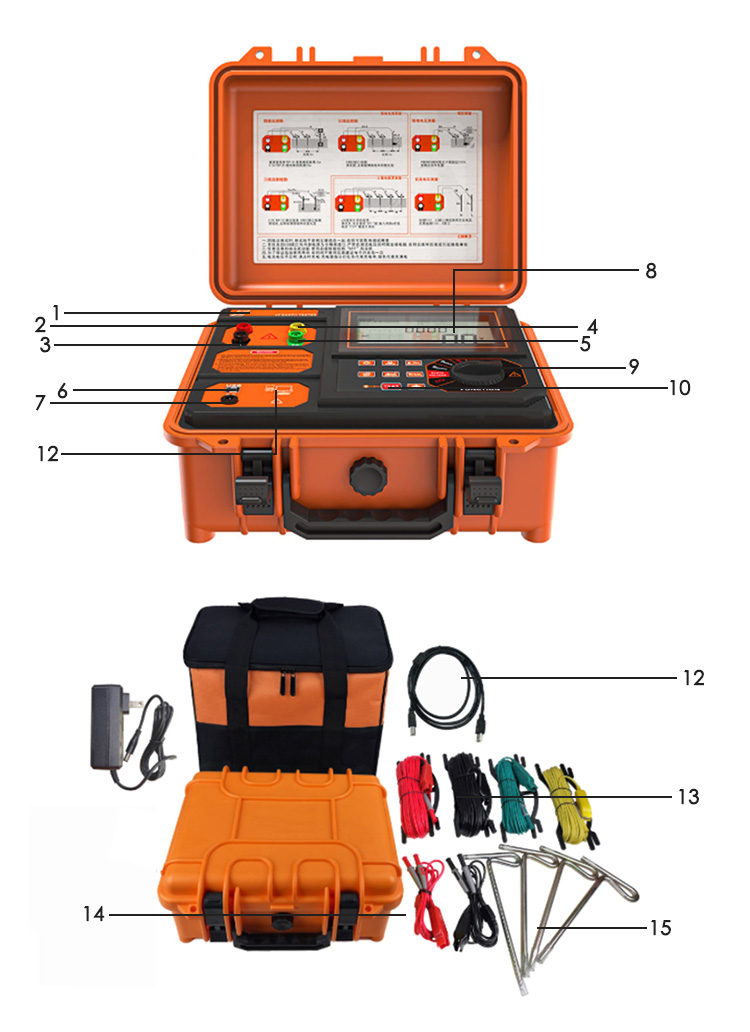

Δομή

1: Τοποθέτηση μοντέλου προϊόντος

2: Διεπαφή C(H): πόλος ρεύματος

3: Διεπαφή E: πόλος γείωσης

4: Διασύνδεση P(S): πόλος τάσης

5: Διεπαφή ES

6: Διασύνδεση USB

7: Θύρα φόρτισης

8: LCD

9: Κουμπί γραναζιού λειτουργίας

10: Περιοχή κλειδιού

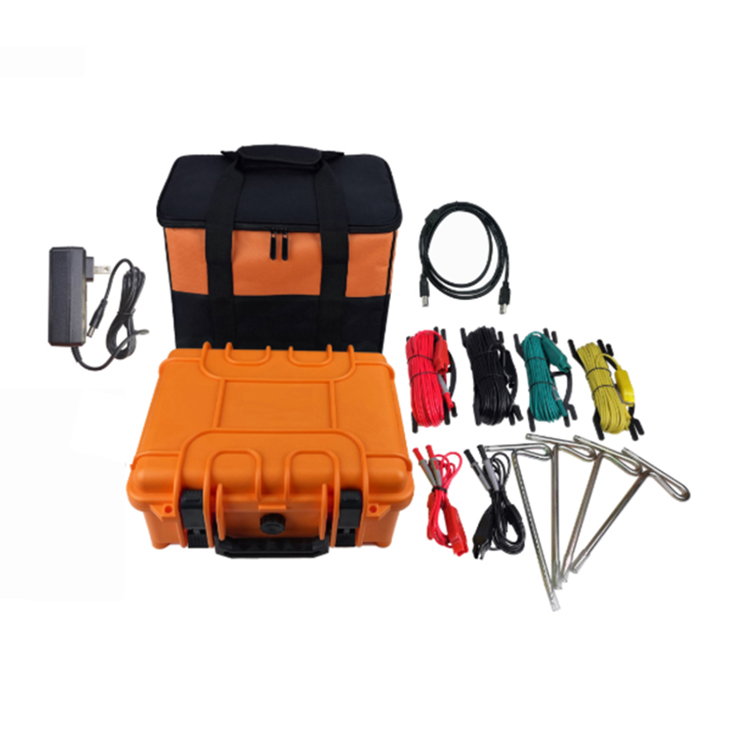

11: Καλώδιο δεδομένων USB

12: S480 μέτρο

13: 4 τυπικές γραμμές δοκιμής

14: 2 απλές γραμμές δοκιμής

15: Βοηθητική ράβδος γείωσης

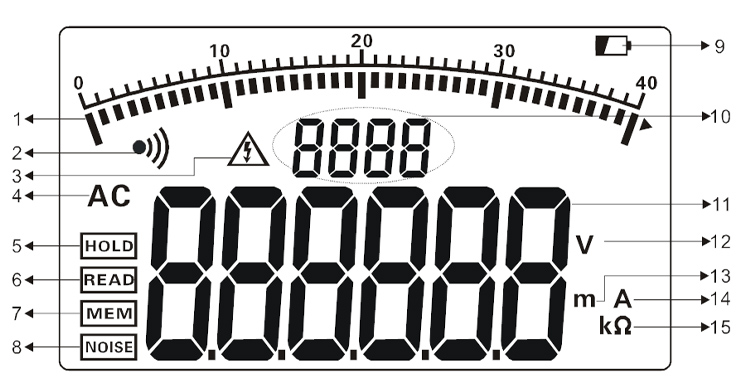

1. Γράφημα ράβδου προόδου δοκιμής (εμφάνιση προόδου δοκιμής, δυναμική εμφάνιση)

2. Ένδειξη συναγερμού (εμφανίζεται όταν είναι ενεργοποιημένη η λειτουργία συναγερμού και αναβοσβήνει όταν ξεπεραστεί το όριο συναγερμού)

3. Ένδειξη υπέρτασης (εμφανίζεται όταν η δοκιμασμένη τάση υπερβαίνει τα 30 V, υπενθυμίζοντας ότι πρέπει να προσέχετε την ασφάλεια)

4. οδηγίες επικοινωνίας

5. Ένδειξη διατήρησης δεδομένων (εμφανίζεται όταν πατηθεί το πλήκτρο HOLD για διατήρηση δεδομένων)

6. Οδηγίες ελέγχου δεδομένων (εμφανίζεται όταν πατήσετε παρατεταμένα το κουμπί HOLD για 3 δευτερόλεπτα για να εισαγάγετε την αναθεώρηση δεδομένων)

7. Ένδειξη αποθήκευσης δεδομένων (εμφανίζεται όταν τα δεδομένα αποθηκεύονται ενώ κρατάτε τα δεδομένα πατώντας το πλήκτρο HOLD)

8. Ένδειξη σήματος παρεμβολής (εμφανίζεται όταν η τάση παρεμβολής υπερβαίνει τα 5 V)

9. Ένδειξη χαμηλής μπαταρίας

10. Ένδειξη του αριθμού των αποθηκευμένων ομάδων δεδομένων

11. Δεδομένα δοκιμής

12. Σύμβολο μονάδας τάσης

13. Σύμβολο μονάδας μήκους

14. Σύμβολο τρέχουσας μονάδας

15. Σύμβολο μονάδας αντίστασης

Η εταιρεία δεν ευθύνεται για άλλες ζημίες που προκαλούνται από κακή χρήση.

Τα περιεχόμενα αυτού του εγχειριδίου χρήσης δεν πρέπει να χρησιμοποιηθούν ως λόγος χρήσης του προϊόντος για ειδικό σκοπό.
