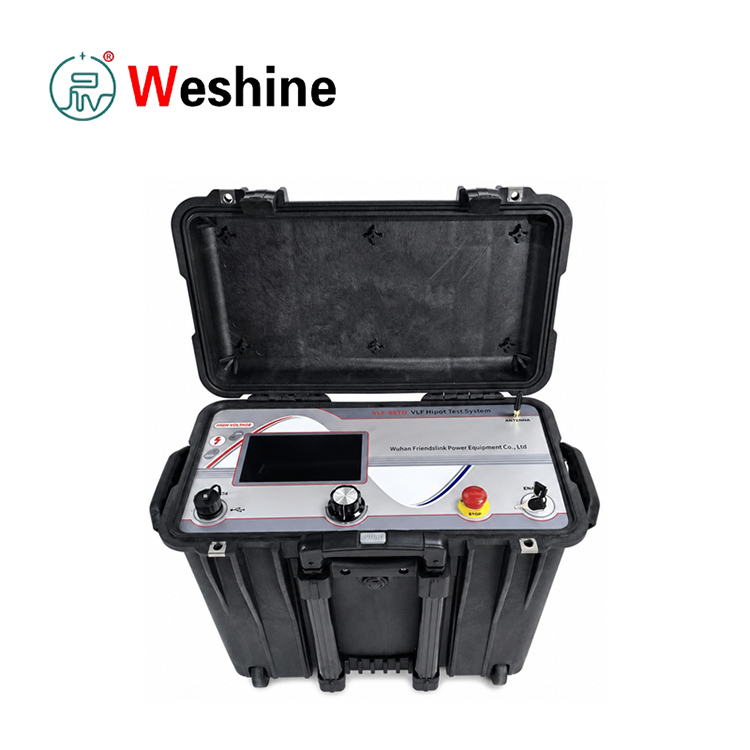

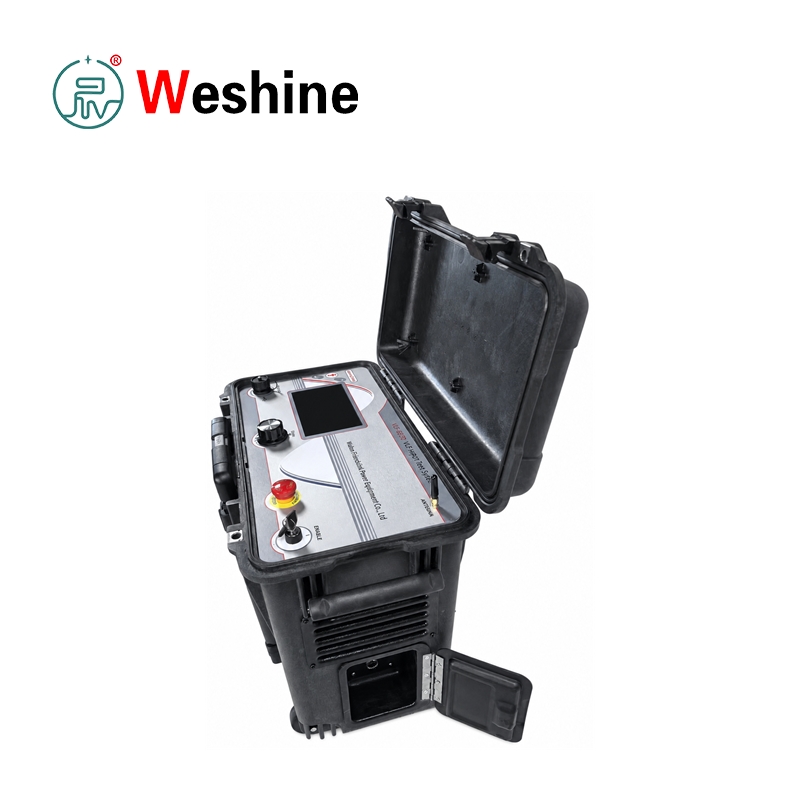

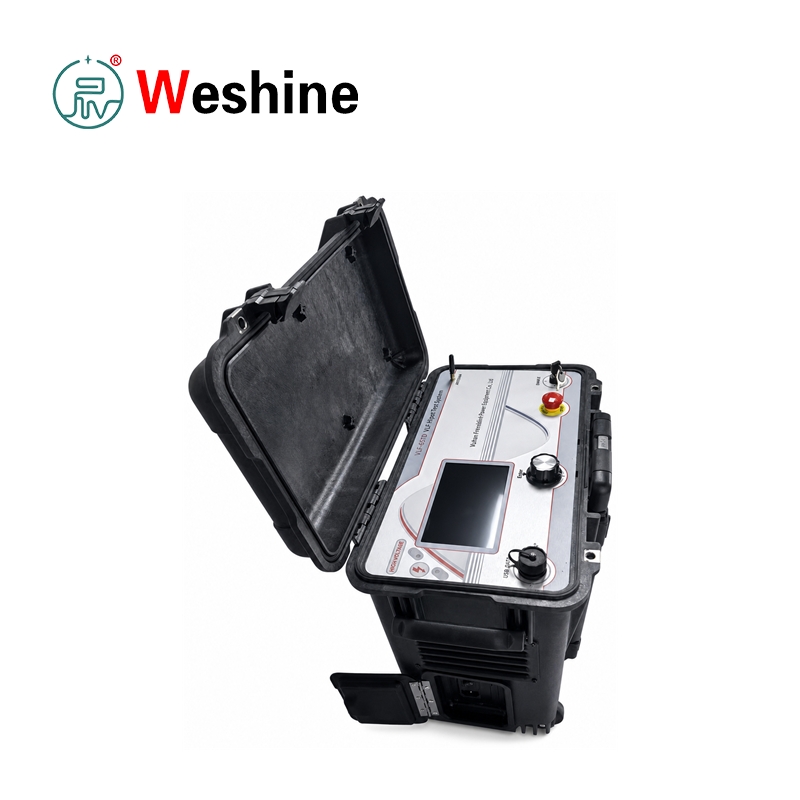

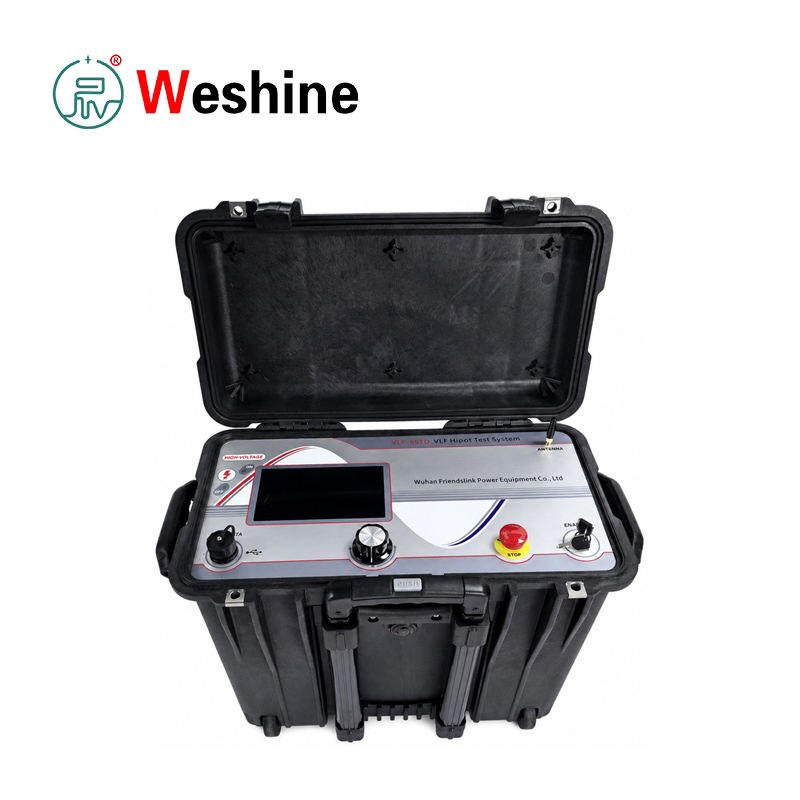

Σύστημα δοκιμής VLF Tan Delta

Το ανθεκτικό VLF Tan Delta Test System που προσφέρεται από την Weshine, επαγγελματία κατασκευαστή στην Κίνα, έχει σχεδιαστεί για διάγνωση μόνωσης και αντοχή σε δοκιμές καλωδίων τροφοδοσίας μέσης τάσης. Ενσωματώνει την αντοχή VLF AC και τη μέτρηση διηλεκτρικών απωλειών σε μια συμπαγή μονάδα. Ο εξοπλισμός συμμορφώνεται με τα πρότυπα CENELEC HD 620 S1:1996 και HD 621 S1:1996, που ισχύουν για καλώδια PE, XLPE και με μόνωση χαρτιού.

Κατά τη συνήθη συντήρηση του καλωδίου, τα αόρατα ελαττώματα μόνωσης, συμπεριλαμβανομένης της γήρανσης των δέντρων του νερού, της μόλυνσης, της μηχανικής βλάβης και της μερικής φθοράς δεν μπορούν να εντοπιστούν με απλή οπτική επιθεώρηση. Η δοκιμή ημιτονοειδούς κύματος VLF 0,1 Hz εφαρμόζει καταπόνηση εναλλασσόμενου ρεύματος στη μόνωση του καλωδίου ενώ απαιτεί πολύ λιγότερη χωρητικότητα ισχύος από τον παραδοσιακό εξοπλισμό δοκιμής 50 Hz, καθιστώντας πολύ πιο εύκολη την επιτόπια δοκιμή μακρών καλωδίων μέσης τάσης.

Αυτό το σύστημα δοκιμής μαυρίσματος δέλτα VLF παρέχει έξοδο ημιτονοειδούς κύματος VLF για δοκιμές αντοχής και άμεση μέτρηση δέλτα μαυρίσματος. Η ένδειξη μαυρίσματος δέλτα αντανακλά τον παράγοντα διηλεκτρικής απώλειας της μόνωσης του καλωδίου, ο οποίος κρίνει τους βαθμούς γήρανσης και φθοράς. Η μονάδα εκτελεί αυτόματα δοκιμές απώλειας σε πολλαπλά επίπεδα τάσης ακολουθώντας μια σταθερή διαδικασία: 0,5 κύκλοι U0, κύκλοι U0 και 1,5 κύκλοι U0. Αφού ολοκληρώσετε όλους τους γύρους, τα δεδομένα δοκιμής αποθηκεύονται και το καλώδιο αποφορτίζεται πλήρως.

Διατίθενται δύο τυπικές διαμορφώσεις: μοντέλα αιχμής 34 kV και 45 kV. Η μονάδα 34 kV παράγει ημιτονοειδές κύμα έως 24 kV RMS (34 kV κορυφή). η μονάδα 45 kV φτάνει τα 31,8 kV RMS (45 kV κορυφή). Η τάση εξόδου συνεχούς ρεύματος είναι επίσης ενσωματωμένη, που κυμαίνεται ±1~34 kV για την έκδοση 34 kV και ±1~45 kV για την έκδοση 45 kV. Υποστηρίζονται επίσης οι λειτουργίες δοκιμής ορθογώνιων κυμάτων και συνεχούς ρεύματος.

Για τη συντήρηση του περιβλήματος καλωδίου, το μηχάνημα δοκιμής υποστηρίζει επιθεώρηση περιβλήματος και εντοπισμό σφαλμάτων με μέγιστη ισχύ 10 kV. Η μέτρηση ρεύματος διαρροής σε λειτουργία DC βοηθά στην αξιολόγηση της συνολικής ποιότητας μόνωσης του καλωδίου. Η ενσωματωμένη ανίχνευση βλαβών διακόπτει αμέσως την υψηλή τάση μόλις παρουσιαστεί αναστροφή ή βλάβη του καλωδίου, προσφέροντας πλήρη προστασία.

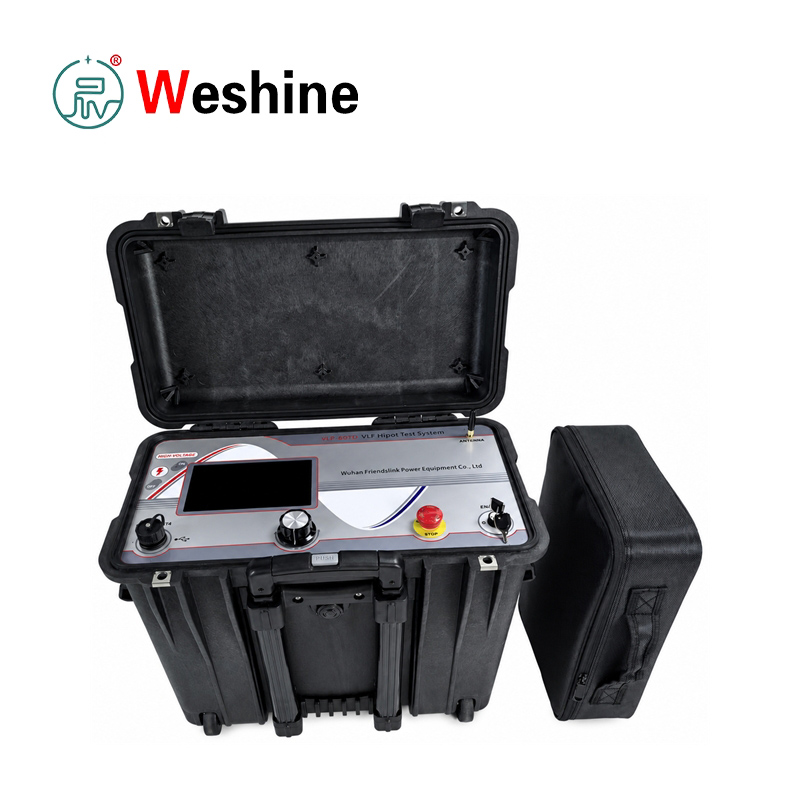

Το πλήρες σετ περιλαμβάνει κύρια μονάδα δοκιμής, καλώδιο υψηλής τάσης, καλώδιο γείωσης, καλώδιο τροφοδοσίας, μονάδα flash USB και τσάντα αξεσουάρ. Η θύρα USB 2.0 επιτρέπει την εξαγωγή δεδομένων και την αναβάθμιση υλικολογισμικού. Όλα τα αρχεία καταγραφής δοκιμών αποθηκεύονται τοπικά και μπορούν να εξαχθούν σε USB για δημιουργία αναφορών σε υπολογιστή. Το λογισμικό αντιστοίχισης υποστηρίζει το ταυτόχρονο άνοιγμα αρχείων δεδομένων φάσης A/B/C και εξάγει λεπτομερείς αναφορές με αριθμούς δοκιμής και καμπύλες διηλεκτρικών απωλειών.

Η ασφάλεια είναι η κορυφαία προτεραιότητα. Κατά τη λειτουργία θα δημιουργηθεί υψηλή τάση, επομένως επιτρέπεται να λειτουργούν μόνο επαγγελματικά εκπαιδευμένοι τεχνικοί. Οι χειριστές πρέπει να ακολουθούν αυστηρά πέντε βασικούς κανόνες ασφαλείας: διακοπή ρεύματος, κλείδωμα εκ νέου ενεργοποίησης, επαλήθευση μηδενικής τάσης, γείωση και βραχυκύκλωμα, απομόνωση γειτονικών ηλεκτροφόρων εξαρτημάτων. Οι δοκιμές υψηλής τάσης χρειάζονται δύο ή περισσότερα άτομα στο εργοτάξιο για επίβλεψη.

Οδηγός προϊόντος

Ο ενσωματωμένος ελεγκτής καλωδίων λειτουργεί εφαρμόζοντας ελεγχόμενη ημιτονοειδή τάση 0,1 Hz σε ελεγμένα καλώδια. Σε σύγκριση με τις συμβατικές δοκιμές εναλλασσόμενου ρεύματος 50 Hz, η τεχνολογία εξαιρετικά χαμηλής συχνότητας μειώνει σημαντικά την τρέχουσα ζήτηση για χωρητικά φορτία καλωδίων, επιτρέποντας φορητή επιτόπια επιθεώρηση καλωδίων μέσης τάσης.

Πριν από τη σύνδεση του καλωδίου, ακολουθήστε αυστηρά τους πέντε κανόνες ασφαλείας υψηλής τάσης. Βεβαιωθείτε ότι το καλώδιο δοκιμής είναι απενεργοποιημένο, απομονωμένο, επαληθευμένο με τάση, γειωμένο και βραχυκυκλωμένο. Όλα τα κοντινά ενεργά μέρη πρέπει να καλύπτονται ή να χωρίζονται. Μόνο εκπαιδευμένοι χειριστές μπορούν να χειρίζονται τον εξοπλισμό με τουλάχιστον έναν επόπτη παρόν.

Συνδέστε τα εξαρτήματα με σταθερή σειρά: συνδέστε το καλώδιο γείωσης πρώτα στον ακροδέκτη γείωσης του κεντρικού υπολογιστή και, στη συνέχεια, συνδέστε το στην προστατευτική γείωση του σταθμού. συνδέστε το καλώδιο υψηλής τάσης στη θύρα εξόδου υψηλής τάσης. συνδέστε τον εσωτερικό αγωγό του καλωδίου υψηλής τάσης στη φάση ή το περίβλημα του καλωδίου μέσω ταιριασμένων εξαρτημάτων. στερεώστε τη θωράκιση του καλωδίου υψηλής τάσης σε μια κοντινή ράβδο γείωσης. τελικά συνδέστε το καλώδιο ρεύματος.

Για δοκιμές αντοχής σε VLF, επιλέξτε κυματομορφή, ονομαστική τάση, συχνότητα και διάρκεια δοκιμής. Στην οθόνη εμφανίζονται τιμές τάσης αιχμής σε πραγματικό χρόνο, ρεύμα, κυματομορφή εξόδου, καθορισμένη συχνότητα και τιμές RMS. Ο χρονοδιακόπτης ξεκινά αυτόματα μόλις η τάση φτάσει στην προκαθορισμένη τιμή.

Για διάγνωση μαυρίσματος δέλτα, ενεργοποιήστε τη λειτουργία απώλειας διηλεκτρικού και εισάγετε την ονομαστική τάση φάσης του καλωδίου U0. Το μηχάνημα θα ξεκινήσει αυτόματους κύκλους δοκιμών και κάθε πλήρης μέτρηση διαρκεί περίπου 3 λεπτά και 30 δευτερόλεπτα. Καταγράφει τη χωρητικότητα του καλωδίου, την αντίσταση, τη μέση διηλεκτρική απώλεια και τις τιμές απωλειών σε πραγματικό χρόνο κάτω από 0,5 U0, 1,0 U0 και 1,5 U0.

Μόλις ολοκληρωθεί η δοκιμή, τα δεδομένα αποθηκεύονται αυτόματα και το καλώδιο αποφορτίζεται εντελώς. Οι χρήστες μπορούν να περιηγηθούν σε ιστορικά αρχεία, να εξάγουν μεμονωμένα ή πολλαπλά αρχεία καταγραφής στο USB 2.0 και να δημιουργούν εκτυπώσιμες αναφορές μέσω λογισμικού υποστήριξης. Το εργαλείο εμφανίζει καμπύλες απώλειας και ανεξάρτητα δεδομένα για τρεις φάσεις καλωδίου.

Κατά την εκτέλεση δοκιμών περιβλήματος ή εντοπισμού σφαλμάτων, βεβαιωθείτε ότι το περίβλημα του καλωδίου δεν είναι γειωμένο και στα δύο άκρα, χωρίς έμμεση γείωση μέσω αρμών ή προσαρτημάτων. Η μέγιστη ισχύς για επιθεώρηση περιβλήματος και ανίχνευση σφαλμάτων είναι 10 kV.

Χαρακτηριστικά

1. Υποστηρίζει τη δοκιμή αντοχής AC ημιτονικού κύματος VLF

2. Λειτουργία μέτρησης δέλτα μαυρίσματος διηλεκτρικών απωλειών Όλα-σε-ένα

3. Δύο επιλογές τάσης αιχμής: 34 kV και 45 kV

4. Έξοδος ημιτονοειδούς κύματος: μέγιστο 24 kV RMS ή 31,8 kV RMS

5. Ενσωματωμένη έξοδος τάσης DC για επιπλέον δοκιμές μόνωσης

6. Διατίθεται λειτουργία δοκιμής τάσης ορθογώνιου κύματος

7. Λειτουργία μέτρησης ρεύματος διαρροής σε λειτουργία DC

8. Μέγιστη ισχύς 10 kV για δοκιμή περιβλήματος και εντοπισμό σφαλμάτων θήκης

9. Ακολουθίες δοκιμής αυτόματης διηλεκτρικής απώλειας σε 0,5 U0, U0 και 1,5 U0

10. Ένδειξη αιχμής τάσης & ρεύματος σε πραγματικό χρόνο κατά τη λειτουργία

11. Οπτικοποίηση κυματομορφής εξόδου σε πραγματικό χρόνο στην οθόνη

12. Αυτόματη διακοπή υψηλής τάσης σε περίπτωση βλάβης της τάσης

13.Τοπική εσωτερική αποθήκευση για όλα τα αρχεία καταγραφής δοκιμών

14.Δοκιμάστε την εξαγωγή δεδομένων μέσω διασύνδεσης USB 2.0

15. Λογισμικό υποστήριξης για προσαρμοσμένη έξοδο αναφοράς δοκιμής

16. Λειτουργία αναβάθμισης υλικολογισμικού μέσω μονάδας USB

17.Πολυγλωσσική διεπαφή (Αγγλικά & Απλοποιημένα Κινεζικά)

18. Εξοπλισμένο με κουμπί διακοπής έκτακτης ανάγκης και κλειδαριά εξόδου υψηλής τάσης

19. Σχέδιο προστασίας αντίστροφης τάσης

20. Σχέδιο φορητής προστατευτικής θήκης για δοκιμές καλωδίων εξωτερικού χώρου

Σενάρια εφαρμογής

Ηλεκτρικά βοηθητικά προγράμματα

Οι χειριστές δικτύου υιοθετούν τη δοκιμαστική μονάδα για τη θέση σε λειτουργία καλωδίων μέσης τάσης, την τακτική συντήρηση, τη διάγνωση μαυρίσματος δέλτα, την επιθεώρηση περιβλήματος και την αξιολόγηση της μόνωσης σε δίκτυα διανομής και υποσταθμούς.

Κατασκευαστές μετασχηματιστών

Τα εργοστάσια μετασχηματιστών και ηλεκτρικού εξοπλισμού χρησιμοποιούν τον ελεγκτή για δοκιμές μόνωσης καλωδίων και εξαρτημάτων που απαιτούν μέτρηση τάσης VLF και διηλεκτρικών απωλειών.

Σταθμοί ηλεκτροπαραγωγής

Οι σταθμοί ηλεκτροπαραγωγής βασίζονται στον εξοπλισμό για επιθεώρηση καλωδίου σταθμού, συντήρηση καλωδίου βοηθητικής γεννήτριας, δοκιμή περιβλήματος και διάγνωση μόνωσης κατά τη διάρκεια διακοπών συντήρησης.

Σιδηρόδρομοι

Τα σιδηροδρομικά δίκτυα τροφοδοσίας τοποθετούν καλώδια μέσης τάσης σε υποσταθμούς έλξης και γραμμές μεταφοράς. Το μηχάνημα υποστηρίζει δοκιμές αντοχής καλωδίων και ανάλυση μαυρίσματος δέλτα κατά τη διάρκεια των παραθύρων συντήρησης.

Βιομηχανικές Εγκαταστάσεις

Τα εργαστήρια ορυχείων, πετροχημικών, χάλυβα και κατασκευής το χρησιμοποιούν για δοκιμές αποδοχής νέων καλωδίων, περιοδική συντήρηση και διερεύνηση σφαλμάτων περιβλήματος.

Πανεπιστήμια

Τα κολέγια και τα ερευνητικά ινστιτούτα εφαρμόζουν τη συσκευή δοκιμής για τη διδασκαλία των θεωριών δοκιμών καλωδίων VLF, τον υπολογισμό των διηλεκτρικών απωλειών, την ανάλυση γήρανσης της μόνωσης και τα πρότυπα λειτουργίας ασφαλείας υψηλής τάσης.

Εργαστήρια Δοκιμών

Τα επαγγελματικά εργαστήρια υψηλής τάσης και καλωδίων υιοθετούν αυτό το σύστημα δοκιμής Tan Delta VLF για τη διεξαγωγή δοκιμών αντοχής σε VLF, μέτρησης μαυρίσματος δέλτα, επιθεώρησης περιβλήματος και διαγνωστικές υπηρεσίες καλωδίων τρίτων.

Συντήρηση καλωδίων

Τα συνεργεία σέρβις καλωδίων χρησιμοποιούν τον εξοπλισμό για επιθεώρηση καλωδίων XLPE, PE και μονωμένου χαρτιού, διάγνωση γήρανσης δέντρων νερού, εντοπισμό σφαλμάτων θηκών και σύνταξη αναφοράς δοκιμής.

Ισχύοντα Δοκιμαστικά Είδη

1. Δοκιμή αντοχής καλωδίου ημιτονοειδούς κύματος VLF

2. Δοκιμή διηλεκτρικής απώλειας μαυρίσματος δέλτα καλωδίου μέσης τάσης

3. Διάγνωση γήρανσης μόνωσης καλωδίων XLPE

4. Το καλώδιο PE αντέχει στην επιθεώρηση τάσης

5. Δοκιμή απόδοσης καλωδίων με μόνωση χαρτιού

6. Αξιολόγηση φθοράς δέντρων νερού καλωδίων

7. Δοκιμή θήκης καλωδίου έως και 10 kV

8. Εντοπισμός σφάλματος θήκης καλωδίου

9. Δοκιμή αντοχής DC τάσης

10. Δοκιμή τάσης ορθογώνιου κύματος

11. Μέτρηση ρεύματος διαρροής σε λειτουργία DC

12. Νέες δοκιμές αποδοχής παράδοσης καλωδίου

13. Δοκιμές ρουτίνας προληπτικής συντήρησης καλωδίων

14. Δημιουργία ολοκληρωμένης αναφοράς δοκιμής τριών φάσεων

15. Τοπική αποθήκευση αρχείων καταγραφής και εξαγωγή δεδομένων USB

Υπόθεση Πελάτη

Τομέας βιομηχανίας:Υπηρεσία συντήρησης καλωδίων μέσης τάσης

Πρόβλημα έργου

Χρειαζόταν μια ομάδα συντήρησης ηλεκτρικού δικτύου για να αξιολογήσει πολλούς παλιούς τροφοδότες καλωδίων XLPE. Οι απλές δοκιμές αντοχής μπορούσαν μόνο να ελέγξουν την αντίσταση στη διάσπαση, ενώ η ομάδα απαιτούσε επίσης δεδομένα διηλεκτρικών απωλειών για να κρίνει τη γήρανση της μόνωσης και να εντοπίσει καλώδια με πιθανά ελαττώματα δέντρων νερού.

Δοκιμαστική ροή λειτουργίας

Οι τεχνικοί απομόνωσαν το καλώδιο-στόχο, ακολούθησαν πέντε προδιαγραφές ασφαλείας, γειώθηκαν ολόκληρο το σετ, συνέδεσαν το καλώδιο υψηλής τάσης και το καλώδιο θωράκισης σύμφωνα με τις οδηγίες και στη συνέχεια τροφοδότησε τη μονάδα δοκιμής. Επέλεξαν τη λειτουργία δοκιμής μαυρίσματος δέλτα, συμπλήρωσαν την ονομαστική τάση φάσης του καλωδίου U0, απελευθέρωσαν τη διακοπή έκτακτης ανάγκης και το κλείδωμα υψηλής τάσης και μετά ξεκίνησαν την αυτόματη δοκιμή. Η μονάδα μέτρησε τις διηλεκτρικές απώλειες κάτω από 0,5 U0, U0 και 1,5 U0, αποθήκευσε δεδομένα και αποφόρτισε το καλώδιο μετά την ολοκλήρωση.

Αποτέλεσμα δοκιμής

Το προσωπικό έλεγξε τα ιστορικά αρχεία και εξήγαγε όλα τα δεδομένα σε μια μονάδα USB. Αντιστοίχιση λογισμικού που δημιούργησε αναφορές σύγκρισης φάσεων με τιμές διηλεκτρικών απωλειών και καμπύλες τάσεων. Καλώδια με κανονικούς δείκτες απώλειας παρέμειναν σε λειτουργία, ενώ είχαν προγραμματιστεί για παρακολούθηση παρακολούθησης καλώδια με σοβαρή φθορά.

Πλεονεκτήματα Εφαρμογής

Η ομάδα ολοκλήρωσε τόσο την επιθεώρηση τάσης αντοχής όσο και τη διάγνωση γήρανσης με μία φορητή συσκευή. Οι αυτόματοι κύκλοι δοκιμών, η εξαγωγή USB και η δημιουργία αναφορών βελτιώνουν σημαντικά την ιχνηλασιμότητα των δεδομένων και μειώνουν τον φόρτο εργασίας με μη αυτόματο τρόπο.

FAQ

Ε: Ποιες λειτουργίες πραγματοποιεί αυτός ο εξοπλισμός δοκιμής;

Α: Ολοκληρώνει τη δοκιμή αντοχής καλωδίου μέσης τάσης VLF, τη μέτρηση των απωλειών του μαυρίσματος δέλτα, την επιθεώρηση του περιβλήματος, τον εντοπισμό σφαλμάτων του περιβλήματος, τη δοκιμή αντοχής DC, τη δοκιμή ορθογώνιων κυμάτων και την ανίχνευση ρεύματος διαρροής.

Ε: Ποια είναι η διαφορά μεταξύ της δοκιμής αντοχής VLF και της δοκιμής μαυρίσματος δέλτα;

A: Η δοκιμή αντοχής VLF επαληθεύει εάν η μόνωση του καλωδίου μπορεί να αντέξει την καθορισμένη τάση AC. Η δοκιμή μαυρίσματος δέλτα μετρά τον παράγοντα απώλειας διηλεκτρικού για να κρίνει τη γήρανση και τον βαθμό φθοράς της μόνωσης.

Ε: Ποιες διαμορφώσεις τάσης είναι προαιρετικές;

Α: Δύο μοντέλα: κορυφή 34 kV και κορυφή 45 kV. Το μοντέλο 34 kV εξάγει ημιτονοειδές κύμα έως 24 kV RMS / κορυφή 34 kV. το μοντέλο 45 kV φτάνει τα 31,8 kV RMS / 45 kV κορυφή.

Ε: Σε ποια συχνότητα μετριέται το μαύρισμα δέλτα;

Α: Η μέτρηση του μαυρίσματος δέλτα πραγματοποιείται σε εξαιρετικά χαμηλή συχνότητα 0,1 Hz.

Ε: Ποιο εύρος χωρητικότητας καλωδίων υποστηρίζει τη δοκιμή μαυρίσματος δέλτα;

A:34 kV μοντέλο: 1 nF ~ 8 μF; Μοντέλο 45 kV: 1 nF ~ 5 μF.

Ε: Μπορεί ο εξοπλισμός να εξάγει αρχεία δοκιμών;

Α: Ναι. Τα αρχεία καταγραφής δοκιμών αποθηκεύονται εσωτερικά και μπορούν να εξαχθούν μέσω USB 2.0. Τα εξαγόμενα αρχεία μπορούν να ανοίξουν με ειδικό λογισμικό για τη δημιουργία επίσημων αναφορών δοκιμών.

Ε: Υποστηρίζει εντοπισμό σφαλμάτων θήκης;

Α: Ναι, το μηχάνημα δοκιμής υποστηρίζει επιθεώρηση περιβλήματος και εντοπισμό σφαλμάτων με μέγιστη έξοδο 10 kV.

Ε: Βασικές σημειώσεις ασφαλείας κατά τη λειτουργία;

Α: Μόνο εκπαιδευμένοι επαγγελματίες μπορούν να χειριστούν τη μονάδα. Το καλώδιο δοκιμής πρέπει να είναι απενεργοποιημένο, γειωμένο και πλήρως απομονωμένο πριν από την καλωδίωση. Η δοκιμή υψηλής τάσης απαιτεί επιτόπια επίβλεψη και η διακοπή έκτακτης ανάγκης και το κλείδωμα υψηλής τάσης θα πρέπει να χρησιμοποιούνται σωστά.
