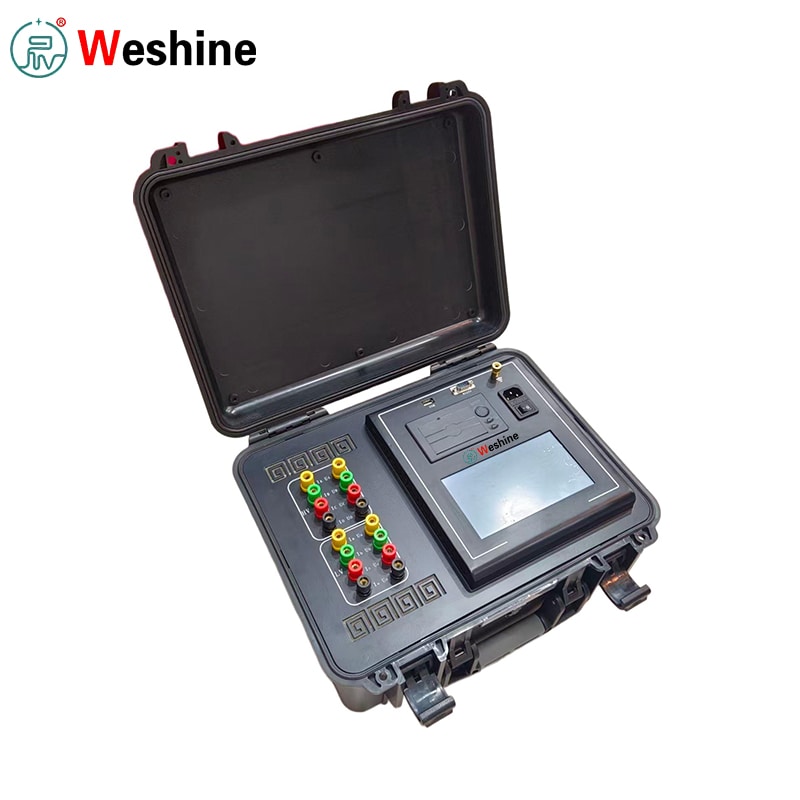

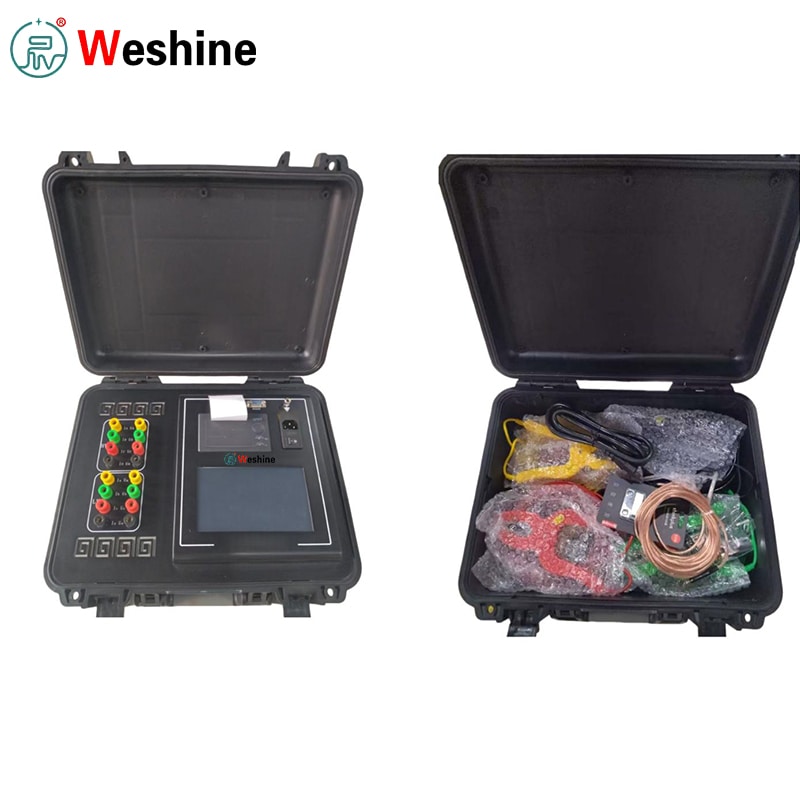

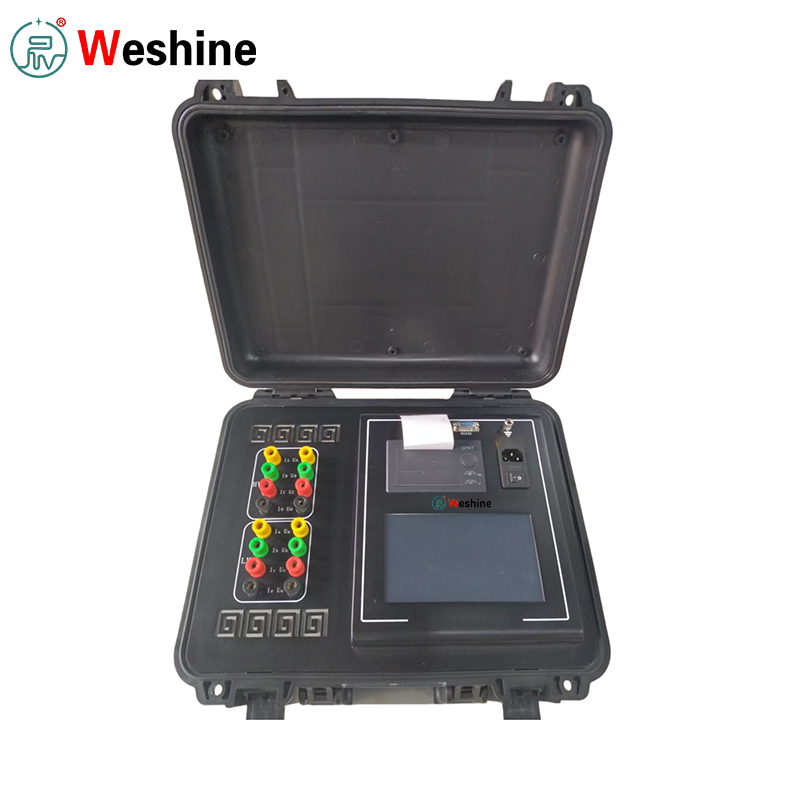

Transformer DC Resistance and Turns Ratio 2 in 1 Tester

Η Weshine, επαγγελματίας κατασκευαστής από την Κίνα, παρέχει υψηλής ποιότητας Δοκιμαστή Αντίστασης και Αναλογίας Στροφών Μετασχηματιστή DC 2 σε 1, ο οποίος εκτελεί δύο βασικές διαδικασίες επαλήθευσης για μετασχηματιστές ισχύος: δοκιμή αντίστασης περιέλιξης DC και δοκιμή αναλογίας στροφών.

● Έλεγχοι αντίστασης DC:κακά σημεία επαφής, εσωτερικά ελαττώματα περιελίξεων, δυσλειτουργίες του εναλλάκτη βρύσης, χαλαρές συνδέσεις και μη ισορροπημένη αντίσταση φάσης-φάσης.

● Δοκιμή αναλογίας στροφών:επικυρώνει εάν η πραγματική αναλογία μετασχηματιστή, η θέση βρύσης και η ομάδα διανυσμάτων ταιριάζουν με τις προδιαγραφές της πινακίδας και του σχεδιασμού.

Το ενσωματώνει και τις δύο κρίσιμες λειτουργίες δοκιμής σε ένα μόνο όργανο. Τα πληρώματα πεδίου δεν χρειάζεται πλέον να μεταφέρουν δύο ξεχωριστούς δοκιμαστές. Μόλις συνδεθούν τα καλώδια δοκιμής υψηλής τάσης και χαμηλής τάσης, μπορούν να ολοκληρωθούν πολλά στοιχεία δοκιμής χωρίς επαναλαμβανόμενες αλλαγές καλωδίωσης.

Μέτρηση αντίστασης DC

Για τη μέτρηση αντίστασης DC, η μονάδα επιτρέπει την ταυτόχρονη δοκιμή τριών φάσεων μαζί με την αυτόματη μαγνήτιση.

● Για περιελίξεις διαμορφωμένες με αστέρι με ουδέτερο σημείο, οι αντιστάσεις φάσης A0, B0 και C0 μπορούν να ληφθούν ταυτόχρονα για να συντομεύσουν τους συνολικούς κύκλους δοκιμής.

● Κατά τη δοκιμή τριφασικών μετασχηματιστών πέντε σκελών με εσωτερικές συνδέσεις τριγώνου, η ενσωματωμένη λειτουργία αυτόματης διέγερσης ενισχύει περαιτέρω την απόδοση δοκιμών σε πλευρές χαμηλής τάσης.

Αποτελέσματα Δοκιμών & Προστασία

Τα αποτελέσματα των δοκιμών για περιελίξεις υψηλής τάσης, μέσης και χαμηλής τάσης μπορούν να εμφανιστούν και να εκτυπωθούν απευθείας επί τόπου.

● Υπολογίζει αυτόματα την ανισορροπία τριφασικής αντίστασης.

● Εξάγει μετρήσεις αντίστασης που μετατρέπονται σε ονομαστική θερμοκρασία.

● Παρέχει πλήρη, έτοιμα για έλεγχο αρχεία δοκιμών μετασχηματιστή.

● Ολοκληρωμένη προστασία πίσω EMF προστατεύει τους χειριστές κατά την εκφόρτιση με αντίσταση DC και το χειρισμό δοκιμαστικών ηλεκτροδίων.

Μέτρηση αναλογίας στροφών

Κατά τη μέτρηση του λόγου στροφών, ο ελεγκτής Αντίστασης DC Transformer DC and Turns Ratio 2 in 1 υποστηρίζει τόσο μονοφασικές όσο και αυτόματες δοκιμές τριφασικής περιέλιξης.

● Οι χειριστές επιλέγουν την αντίστοιχη ομάδα συνδέσεων μετασχηματιστή.

● Μετρά την τιμή του λόγου, το σφάλμα αναλογίας και τις παραμέτρους της ομάδας σύνδεσης στις φάσεις AB, BC και CA.

● Η μέτρηση του λόγου μονοφασικών στροφών μπορεί να ολοκληρωθεί σε περίπου 15 δευτερόλεπτα, όπως τεκμηριώνεται στο επίσημο εγχειρίδιο.

Λειτουργία & Διαχείριση Δεδομένων

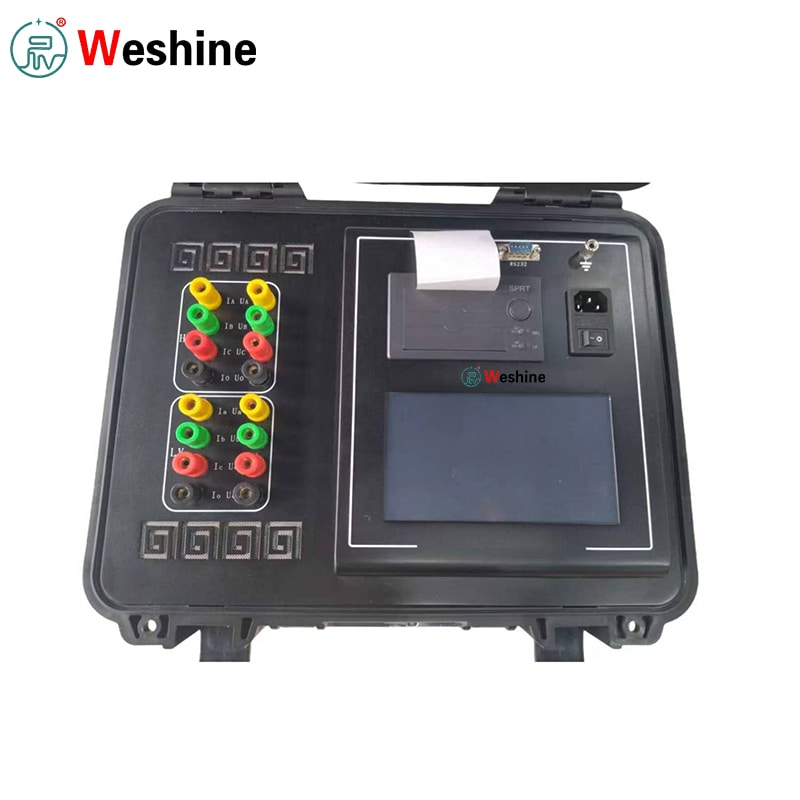

Η αλληλεπίδραση του χρήστη εκτελείται σε έγχρωμη οθόνη αφής 7 ιντσών με δίγλωσσα κινέζικα-αγγλικά στην οθόνη.

● Οι αναφορές δοκιμών μπορούν να δημιουργηθούν άμεσα μέσω του ενσωματωμένου μικροεκτυπωτή.

● Όλα τα σύνολα δεδομένων μπορούν να αποθηκευτούν σε μονάδες flash USB και να οργανωθούν κατά ημερομηνία δοκιμής και σειριακό αριθμό μετασχηματιστή.

● Οι επιλογές επικοινωνίας υλικού καλύπτουν απομονωμένες διεπαφές RS232, Bluetooth και εσωτερικές διαύλους RS485.

Τεχνικές Παράμετροι

Οδηγός προϊόντος

Πριν θέσετε σε λειτουργία τον Ελεγκτή Αντίστασης και Αναλογίας Στροφών Μετασχηματιστή DC 2 σε 1, βεβαιωθείτε ότι ο μετασχηματιστής στόχος είναι πλήρως απενεργοποιημένος, αποφορτισμένος με ασφάλεια και σωστά γειωμένος. Να συνδέετε πάντα τον προστατευτικό ακροδέκτη γείωσης του οργάνου πριν συνδέσετε τυχόν δοκιμαστικά κλιπ.

Για δοκιμή αντίστασης DC, συνδέστε κλιπ δυναμικού ρεύματος υψηλής τάσης και χαμηλής τάσης στους αντίστοιχους δακτυλίους μετασχηματιστή. Για μετασχηματιστές δύο περιελίξεων, οι ακροδέκτες καλωδίων A, B, C, O και a, b, c, o ακολουθούν τα σχήματα καλωδίωσης. Για μονοφασικούς μετασχηματιστές, συνδέστε τους σχετικούς ακροδέκτες υψηλής και χαμηλής πλευράς σύμφωνα με το διάγραμμα. Ενεργοποιήστε τον ελεγκτή με τροφοδοσία AC 220 V. Πλοηγηθείτε στα μενού της οθόνης αφής για να εισαγάγετε το αναγνωριστικό μετασχηματιστή, το υλικό περιέλιξης, τη λειτουργία δοκιμής, το εύρος ρεύματος, τις παραμέτρους περιέλιξης και τις ρυθμίσεις μετατροπής θερμοκρασίας και, στη συνέχεια, ξεκινήστε τη μέτρηση αντίστασης DC ή αναλογίας στροφών.

Κατά την εκτέλεση δοκιμών αναλογίας στροφών, επιλέξτε ακριβείς πληροφορίες ομάδας συνδέσεων και αγγίγματος-εναλλάκτη για να διασφαλίσετε τις σωστές εξόδους αναλογίας, σφαλμάτων και διανυσματικών ομάδων. Εάν εντοπιστεί σύνδεση αντίστροφης πολικότητας, κατάσταση βραχυκυκλώματος ή σφάλμα καλωδίωσης, σταματήστε αμέσως τη δοκιμή και επιθεωρήστε όλα τα καλώδια δοκιμής πριν συνεχίσετε την εργασία. Μετά την ολοκλήρωση της δοκιμής, ελέγξτε τις μετρήσεις στην οθόνη. Εκτυπώστε έντυπες αναφορές όταν απαιτείται, αποθηκεύστε εγγραφές εσωτερικά ή εξάγετε σύνολα δεδομένων σε μονάδα flash USB για μετέπειτα σύνταξη αναφορών.

Χαρακτηριστικά

1, Υποστηρίζει την αντίσταση του μετασχηματιστή DC και τη δοκιμή αναλογίας στροφών σε ένα όργανο.

2, Μετρά την τριφασική αντίσταση DC ταυτόχρονα.

3, Μετρά την αναλογία μετασχηματιστή, το σφάλμα αναλογίας και την ομάδα διανυσμάτων.

4, Παρέχει αυτόματη μαγνήτιση για δοκιμή αντίστασης DC.

5, Παρέχει μέθοδο αυτόματης διέγερσης για εσωτερικά συνδεδεμένους τριφασικούς μετασχηματιστές πέντε σκελών.

6, Υπολογίζει αυτόματα την ανισορροπία τριφασικής αντίστασης.

7, Εμφανίζει και εκτυπώνει δεδομένα δοκιμής περιέλιξης υψηλής τάσης, μέσης τάσης και χαμηλής τάσης.

8, Υπολογίζει τις τιμές αντίστασης που μετατρέπονται σε ονομαστική θερμοκρασία.

9, Υποστηρίζει μονοφασική και τριφασική μέτρηση αναλογίας μετασχηματιστή.

10, Ανιχνεύει αντίστροφη σύνδεση υψηλής τάσης και χαμηλής τάσης κατά τη διάρκεια της δοκιμής αναλογίας.

11, Ανιχνεύει τις συνθήκες βραχυκυκλώματος και βραχυκυκλώματος του μετασχηματιστή κατά τη διάρκεια της δοκιμής αναλογίας.

12, Περιλαμβάνει ολοκληρωμένη προστασία EMF πλάτης.

13, Παρέχει λειτουργία έγχρωμης οθόνης αφής 7 ιντσών.

14, Περιλαμβάνει ενσωματωμένο μικροεκτυπωτή για αναφορές δοκιμών πεδίου.

15, Υποστηρίζει αποθήκευση USB για δημιουργία αντιγράφων ασφαλείας εξωτερικών δεδομένων.

16, Παρέχει απομονωμένη επικοινωνία RS232 και επικοινωνία Bluetooth.

17, Περιλαμβάνει κινέζικα και αγγλικά μηνύματα μενού.

Σενάρια εφαρμογής

Ο ελεγκτής αντίστασης και αναλογίας στροφών μετασχηματιστή DC 2 σε 1 εξυπηρετεί τους κατασκευαστές μετασχηματιστών για την επικύρωση πριν από την αποστολή της αντίστασης DC περιέλιξης, της ανισορροπίας φάσης, του σφάλματος αναλογίας στροφών και της ομάδας διανυσμάτων. Μία μεμονωμένη μονάδα πληροί δύο υποχρεωτικές απαιτήσεις εργοστασιακών δοκιμών και απλοποιεί τις ροές εργασιών προετοιμασίας εξοπλισμού και τεκμηρίωσης δοκιμών για τις ομάδες παραγωγής.

Για επιχειρήσεις παροχής ηλεκτρικού ρεύματος και χειριστές υποσταθμών, αυτός ο διαγνωστικός ελεγκτής ισχύει για την εγκατάσταση νέας μονάδας, την αποδοχή παράδοσης, την προγραμματισμένη συντήρηση και την αντιμετώπιση προβλημάτων. Τα δεδομένα αντίστασης περιέλιξης εκθέτουν τη πιθανή φθορά της επαφής του εναλλάκτη βρύσης και την ανώμαλη απόκλιση αντίστασης φάσης. Τα αποτελέσματα αναλογίας στροφών επαληθεύουν τη θέση της βρύσης και την ορθότητα της ομάδας σύνδεσης.

Στα εργαστήρια επισκευής μετασχηματιστών, οι τεχνικοί βασίζονται σε αυτόν τον ελεγκτή για να αξιολογήσουν την κατάσταση της περιέλιξης μετά την επανατύλιξη, την επεξεργασία στεγνώματος ή την επισκευή του εναλλάκτη βρύσης. Τα σύνολα δεδομένων αντίστασης και αναλογίας στροφών προ-επισκευής και μετά την επισκευή μπορούν να συγκριθούν για να επαληθευτεί η επιστροφή των μετασχηματιστών σε αποδεκτή κατάσταση λειτουργίας.

Για τα πληρώματα θέσης σε λειτουργία, ο σχεδιασμός all-in-one μειώνει την ποσότητα του εξοπλισμού δοκιμής που μεταφέρεται στις εγκαταστάσεις. Η ενσωματωμένη εκτύπωση, η αρχειοθέτηση USB και η ταξινόμηση δεδομένων με βάση το αναγνωριστικό μετασχηματιστή δημιουργούν καλά δομημένες εγγραφές για έγγραφα αποδοχής έργων και παραδοτέα από τον τελικό πελάτη.

Εφαρμογές

Το Transformer DC Resistance & Turns Ratio 2‑in‑1 TTR Tester υιοθετείται ευρέως από OEM μετασχηματιστών, φορείς παροχής υπηρεσιών κοινής ωφέλειας, συνεργεία συντήρησης υποσταθμών, εργολάβους ηλεκτρικής θέσης σε λειτουργία, συνεργεία επισκευής μετασχηματιστών, τμήματα βιομηχανικής ισχύος και παρόχους υπηρεσιών δοκιμών υψηλής τάσης.

Τυπικά θέματα δοκιμής περιλαμβάνουν μετασχηματιστές ισχύος, μετασχηματιστές διανομής, μονοφασικούς και τριφασικούς μετασχηματιστές, μετασχηματιστές δύο περιελίξεων και τριών περιελίξεων, περιελίξεις συνδεδεμένες με αστέρι, περιελίξεις συνδεδεμένες με τρίγωνο, μετασχηματιστές αλλαγής βρύσης υπό φορτίο, πηνία αμοιβαίων οργάνων και άλλες γεννήτριες ηλεκτρικού κινητήρα με χαμηλή περιέλιξη.

Συνήθη ψευδώνυμα αναζήτησης βιομηχανίας για προμήθειες SEO & B2B στο εξωτερικό: διαγνωστικός ελεγκτής μετασχηματιστών, ελεγκτής αντίστασης περιέλιξης DC, ελεγκτής αναλογίας στροφών μετασχηματιστή, ελεγκτής TTR μετασχηματιστή, ελεγκτής αναλογίας μετασχηματιστή και αντίστασης περιέλιξης, ελεγκτής ομάδας διανυσμάτων μετασχηματιστή, όργανο δοκιμής συντήρησης μετασχηματιστή.

Υπόθεση Πελάτη

Ένας ανάδοχος συντήρησης μετασχηματιστή χρειάστηκε δοκιμή μετασχηματιστή διανομής υψηλότερης απόδοσης κατά τη διάρκεια παραθύρων διακοπής ρεύματος του υποσταθμού. Προηγουμένως, το πλήρωμά τους χειριζόταν ξεχωριστό ελεγκτή αντίστασης DC και ελεγκτή αναλογίας στροφών, το οποίο επέφερε συχνές επαναλαμβανόμενες αλλαγές καλωδίωσης και ασυνάρτητη τήρηση αρχείων για κάθε μονάδα μετασχηματιστή.

Με την ανάπτυξη του ελεγκτή all-in-one Tester Transformer DC Resistance and Turns Ratio 2 in 1, τόσο οι δοκιμές αντίστασης DC περιέλιξης όσο και οι δοκιμές αναλογίας στροφών & διανυσματικής ομάδας μπορούν να ολοκληρωθούν με ένα όργανο. Μετά τη σωστή γείωση και εγκατάσταση ηλεκτροδίου, οι τεχνικοί καταγράφουν μετρήσεις τριφασικής αντίστασης περιέλιξης, αξιολογούν την ισορροπία φάσης και, στη συνέχεια, προχωρούν σε ελέγχους αναλογίας στροφών και διανυσμάτων χωρίς επαναδρομολόγηση των καλωδίων δοκιμής.

Κατά τη διάρκεια μιας εργασίας συντήρησης, η έξοδος αντίστασης DC επισήμανε την ανώμαλη απόκλιση φάσης κάτω από μια συγκεκριμένη θέση βρύσης. Στη συνέχεια, η ομάδα χρησιμοποίησε την ενσωματωμένη λειτουργία TTR για να διασταυρώσει τη ρύθμιση της βρύσης και την ομάδα σύνδεσης, εντοπίζοντας τη βασική αιτία σε ελαττωματική επαφή αλλαγής βρύσης. Τα έντυπα αντίγραφα και οι ψηφιακές εγγραφές που αποθηκεύτηκαν σε USB προσαρτήθηκαν απευθείας στις επίσημες αναφορές συντήρησης.

Η υιοθέτηση αυτού του συνδυασμένου ελεγκτή μείωσε τις ώρες εργασίας επί τόπου εγκατάστασης, βελτίωσε τη συνοχή δεδομένων διασταυρούμενης δοκιμής και εξομάλυνσε τις συνολικές ροές εργασιών επιθεώρησης μετασχηματιστή για τους τεχνικούς επιτόπιων σέρβις.

FAQ

Ε1: Σε τι χρησιμεύει αυτός ο ελεγκτής;

A1: Εκτελεί μέτρηση αντίστασης DC περιέλιξης μετασχηματιστή μαζί με επαλήθευση αναλογίας στροφών μετασχηματιστή και διανυσματικής ομάδας.

Ε2: Μπορεί αυτός ο ελεγκτής να δοκιμάσει την αντίσταση τριών φάσεων ταυτόχρονα;

Α2: Ναι. Υποστηρίζει ταυτόχρονη τριφασική δοκιμή αντίστασης DC, προσφέροντας επιλέξιμα εύρη ρεύματος 10 A, 5 A και 1 A.

Ε3: Ποιο είναι το μέγιστο ρεύμα δοκιμής αντίστασης DC;

A3: Για τη δοκιμή αντίστασης DC σε μεμονωμένη φάση, το μέγιστο ρεύμα δοκιμής φτάνει τα 20 A.

Ε4: Ποια είναι η ακρίβεια μέτρησης αντίστασης DC;

A4: Το επίσημο εγχειρίδιο καθορίζει ακρίβεια μέτρησης κατηγορίας 0,2 με ανάλυση ανάγνωσης 0,1 μΩ.

Ε5: Ποιο είναι το εύρος μέτρησης της αναλογίας μετασχηματιστή;

A5: Το εύρος μέτρησης αναλογίας στροφών καλύπτει από 1 έως 10000.

Ε6: Μπορεί να μετρήσει την ομάδα διανυσμάτων μετασχηματιστή;

Α6: Ναι. Προσδιορίζει ομάδες σύνδεσης μετασχηματιστών, υποστηρίζοντας κοινές διαμορφώσεις, συμπεριλαμβανομένων των YY, YD, DD και DY, όπως αναφέρονται στην τεκμηρίωση χρήστη.

Ε7: Πόσο γρήγορο είναι το τεστ αναλογίας;

A7: Σύμφωνα με το εγχειρίδιο προϊόντος, η δοκιμή αναλογίας στροφών μονοφασικής μπορεί να ολοκληρωθεί μέσα σε περίπου 15 δευτερόλεπτα.

Ε8: Υποστηρίζει εκτύπωση και εξαγωγή δεδομένων;

Α8: Ναι. Αυτός ο ελεγκτής διαθέτει ενσωματωμένο μικροεκτυπωτή και αποθηκευτικό χώρο USB για εξωτερική αρχειοθέτηση αποτελεσμάτων δοκιμής.

Ε9: Ποιες διεπαφές επικοινωνίας περιλαμβάνονται;

A9: Οι διεπαφές υλικού περιέχουν απομονωμένο RS232, Bluetooth και εσωτερική επικοινωνία διαύλου RS485.

Ε10: Ποιες προστασίες ασφαλείας περιλαμβάνονται;

A10: Οι μηχανισμοί προστασίας περιλαμβάνουν προστασία οπίσθιου EMF για δοκιμές αντίστασης DC, ανίχνευση αντίστροφης σύνδεσης υψηλής χαμηλής τάσης, καθώς και συναγερμό βραχυκυκλώματος και σφάλματος ενδιάμεσης στροφής κατά τη μέτρηση του λόγου.
