περιγραφή προϊόντος

Αγοράστε ποιοτικός εξοπλισμός δοκιμής προστασίας τριφασικών ρελέ από την Weishine, έναν επαγγελματία κατασκευαστή στην Κίνα, που έχει σχεδιαστεί για να επιθεωρεί προστατευτικά ρελέ, μονάδες προστασίας μικροεπεξεργαστή, δευτερεύοντα κυκλώματα, εξοπλισμό αυτοματισμού και πλήρη συστήματα προστασίας του δικτύου ισχύος. Τα ρελέ πρέπει να ανταποκρίνονται με ακρίβεια σε σφάλματα γραμμής, μη κανονική τάση, υπερένταση, ενέργειες επανακλεισίματος, σκανδαλισμοί διαφορικής προστασίας και κινήσεις του κυκλώματος ελέγχου, επομένως η τακτική δοκιμή είναι απαραίτητη για την ασφαλή, συντονισμένη λειτουργία του συστήματος ισχύος.

Τι είναι ο δοκιμαστής προστασίας ρελέ τριών φάσεων;

Ο ελεγκτής προστασίας ρελέ τριών φάσεων είναι μια επαγγελματική συσκευή δοκιμών που έχει σχεδιαστεί για να επαληθεύει την απόδοση και τα χαρακτηριστικά λειτουργίας των προστατευτικών ρελέ, των μονάδων προστασίας που βασίζονται σε μικροεπεξεργαστή, των δευτερευόντων κυκλωμάτων, του εξοπλισμού αυτοματισμού και των συστημάτων προστασίας συστημάτων ισχύος.

Ο ελεγκτής παράγει ελεγχόμενα δευτερεύοντα ρεύματα, τάση, συχνότητα, γωνία φάσης, αρμονικά, DC και σήματα μεταγωγής για την προσομοίωση κανονικών και μη φυσιολογικών συνθηκών του συστήματος ισχύος. Εφαρμόζοντας αυτά τα προσομοιωμένα σήματα στις δοκιμασμένες συσκευές προστασίας, οι μηχανικοί μπορούν να επαληθεύσουν τις ρυθμίσεις του ρελέ, τις τιμές λήψης, τον χρόνο λειτουργίας, τη λογική ταξιδιού και την απόκριση επαφής.

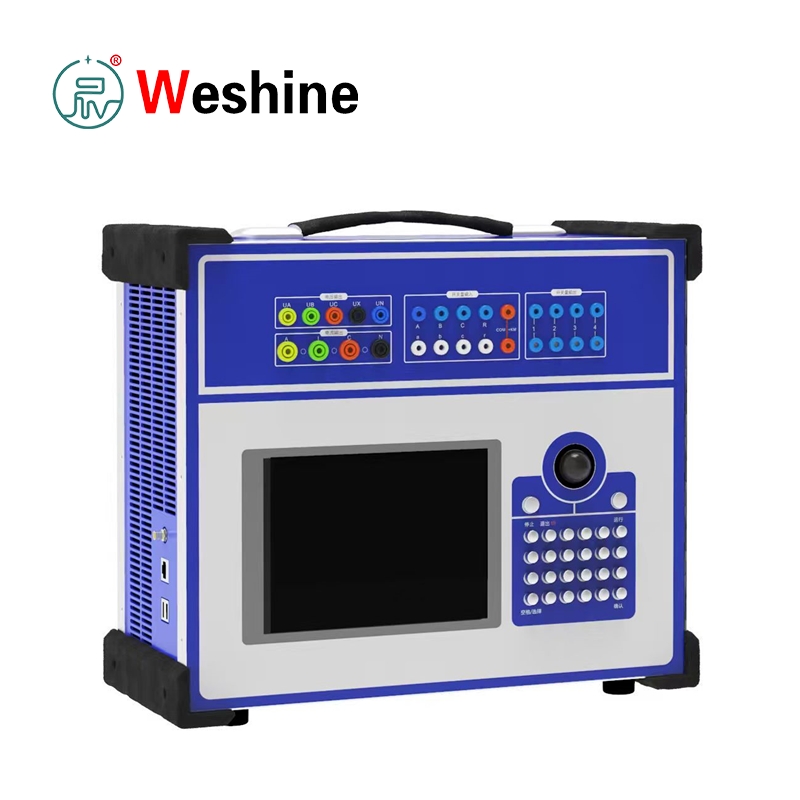

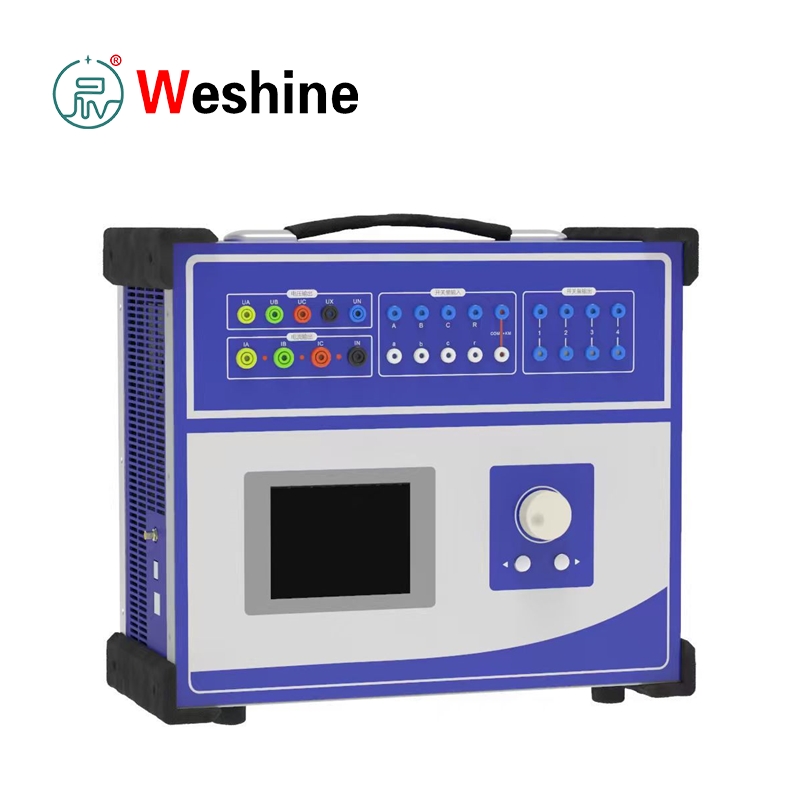

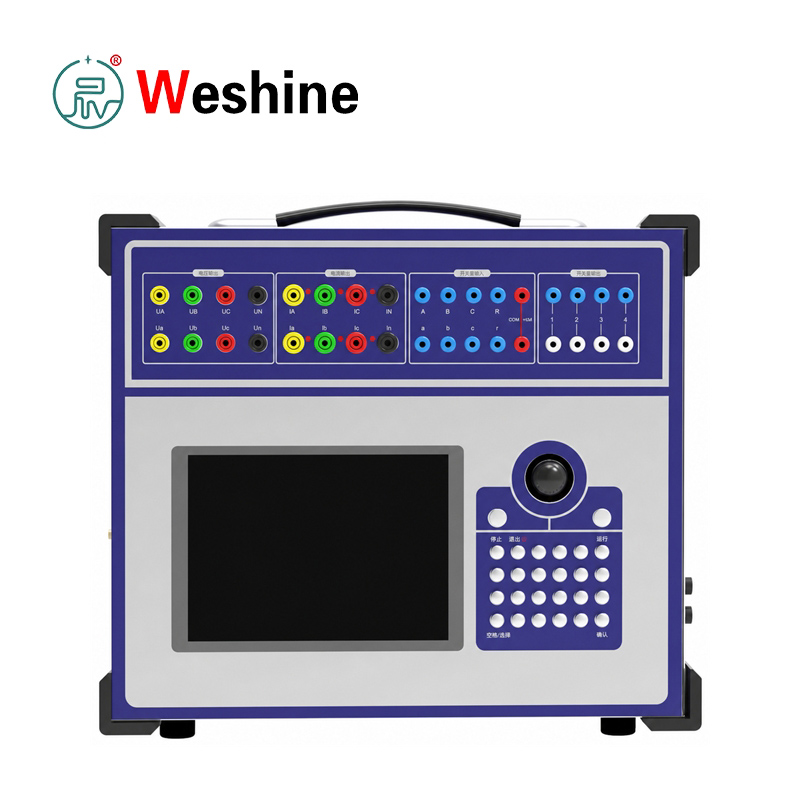

Three Phase Relay Protection Tester

Πολυκαναλική έξοδος ρεύματος και τάσης

Ο δοκιμαστής προστασίας ρελέ τριών φάσεων είναι εξοπλισμένος με 4 κανάλια τάσης και 3 κανάλια ρεύματος για ολοκληρωμένη δοκιμή προστασίας ρελέ. Τα κανάλια τάσης υποστηρίζουν δοκιμές τάσης φάσης, τάσης γραμμής, τάσης μηδενικής ακολουθίας, ανισορροπίας τάσης, απώλειας τάσης, μετατόπισης συχνότητας και συγχρονισμού.

Τα τρία κανάλια ρεύματος μπορούν να λειτουργήσουν ανεξάρτητα για δοκιμή ρεύματος μεμονωμένης φάσης ή να συνδεθούν παράλληλα για να παρέχουν έως και 120A έξοδο ρεύματος βραχυχρόνιου χρόνου. Υποστηρίζει τη δοκιμή ρελέ υπερέντασης, ρελέ σφάλματος γείωσης, προστασία αντίστροφου χρόνου, διαφορική προστασία, προστασία απόστασης, λογική επανακλεισίματος, προστασία υπότασης και ρελέ συχνότητας.

Βιομηχανικός Έλεγχος Υπολογιστών και Επιτόπια Λειτουργία

Χτισμένο σε μια βιομηχανική πλατφόρμα υπολογιστή, ο ελεγκτής ενσωματώνει μια ενσωματωμένη οθόνη και τοπικό πίνακα λειτουργίας για αυτόνομες δοκιμές πεδίου χωρίς εξωτερικό υπολογιστή. Οι παράμετροι και τα αποτελέσματα της δοκιμής μπορούν να προβληθούν απευθείας στην οθόνη, καθιστώντας την κατάλληλη για επιτόπια θέση σε λειτουργία και συντήρηση.

Ο εξοπλισμός μπορεί επίσης να συνδεθεί σε υπολογιστή με συμβατό λογισμικό για υποστήριξη προηγμένων λειτουργιών δοκιμών, διαχείρισης δεδομένων και αυτόματης δημιουργίας αναφορών δοκιμής.

Ευέλικτο ρεύμα, τάση και έξοδο συνεχούς ρεύματος

Ο ελεγκτής παρέχει ένα ευρύ φάσμα δυνατοτήτων εξόδου, όπως:

Έξοδος AC:0~40A ανά κανάλι, έως 120A έξοδος σύντομου χρόνου με τρία κανάλια παράλληλα

Έξοδος AC τάσης:Τάση φάσης 0~120V και τάση γραμμής 0~240V

Έξοδος DC:Ρεύμα DC, τάση DC και ρυθμιζόμενο βοηθητικό τροφοδοτικό DC

Αυτές οι λειτουργίες υποστηρίζουν τη δοκιμή ρελέ DC και επιτρέπουν την ενεργοποίηση συσκευών προστασίας και δευτερευόντων κυκλωμάτων κατά τη θέση σε λειτουργία πεδίου.

Μέτρηση συχνότητας, αρμονικής και χρονισμού

Ο ελεγκτής ενσωματώνει μεταβλητή συχνότητα και έξοδο σήματος αρμονικού για την προσομοίωση διαφορετικών συνθηκών λειτουργίας του συστήματος ισχύος, συμπεριλαμβανομένης της διακύμανσης συχνότητας και των αρμονικών περιβαλλόντων πολλών τάξεων. Αυτό επιτρέπει στους τεχνικούς να αξιολογούν την απόδοση του ρελέ κάτω από διαφορετικές συνθήκες δευτερεύοντος σήματος και όχι μόνο υπό τυπική συχνότητα ισχύος.

Οι ενσωματωμένες μονάδες εισόδου και εξόδου διακόπτη υποστηρίζουν ανίχνευση επαφής ταξιδιού, παρακολούθηση επαφής ρελέ, προσομοίωση διακόπτη κυκλώματος, επαλήθευση σήματος εκκίνησης και μέτρηση χρονισμού ενεργειών. Το εύρος χρονισμού φτάνει τα 0,1ms έως τα 9999s, επιτρέποντας ακριβή μέτρηση του χρόνου λειτουργίας του ρελέ, της καθυστέρησης ταξιδιού, των διαστημάτων επανακλεισίματος και της λογικής απόκρισης προστασίας.

Εύρος Εφαρμογής και Προστασία Ασφαλείας

Ο δοκιμαστής προστασίας ρελέ τριών φάσεων είναι κατάλληλος για τη δοκιμή ηλεκτρομαγνητικών ρελέ, στατικών ρελέ, ψηφιακών συσκευών προστασίας, ρελέ μικροεπεξεργαστών, συσκευών επανακλεισίματος και συστημάτων προστασίας μετασχηματιστών, γραμμής, κινητήρα και γεννήτριας.

Χρησιμοποιείται ευρέως σε υποσταθμούς, σταθμούς ηλεκτροπαραγωγής, χώρους διανομής εργοστασίων, σιδηροδρομικά δίκτυα τροφοδοσίας και επαγγελματικά εργαστήρια ρελέ.

Ενσωματώνονται πολλαπλές λειτουργίες προστασίας, συμπεριλαμβανομένης της προστασίας υπερφόρτωσης εξόδου, της αυτοδιάγνωσης σφαλμάτων, της ασφάλισης εξόδου και της σχεδίασης ισχύος soft-start. Αυτές οι λειτουργίες βοηθούν στην προστασία τόσο του ελεγκτή όσο και του συνδεδεμένου εξοπλισμού κατά τη λειτουργία πεδίου. Ο εξοπλισμός θα πρέπει να χρησιμοποιείται από εκπαιδευμένους τεχνικούς που είναι εξοικειωμένοι με την ασφάλεια του δευτερογενούς κυκλώματος, τις τυπικές διαδικασίες καλωδίωσης και τις ροές εργασιών δοκιμών ρελέ.

Ο εξοπλισμός συμμορφώνεται μεGB/T 7261-2008καιΔΛ/Τ 624-2010. Οι χειριστές πρέπει να συμμορφώνονται με τους τοπικούς κώδικες δοκιμών ρελέ, τους κανόνες θέσης σε λειτουργία του σταθμού παραγωγής ενέργειας και τα πρότυπα ασφαλείας επιτόπου κατά τη χρήση.

Προδιαγραφές Συστήματος		Έξοδος ρεύματος AC		Έξοδος συνεχούς ρεύματος
Είδος	Προσδιορισμός	Είδος	Προσδιορισμός	Είδος	Προσδιορισμός
Μοντέλο προϊόντος	VS-JB900	Ακρίβεια εξόδου	Κλάση 0.2	Ακρίβεια εξόδου	Κλάση 0,5
Τύπος προϊόντος	Τριφασικός ελεγκτής προστασίας ρελέ	Έξοδος ρεύματος φάσης, RMS	0 έως 40 Α	Έξοδος ρεύματος φάσης	0 έως ± 10 A ανά φάση
Πλατφόρμα ελέγχου	Βιομηχανικός τύπος υπολογιστή	Τριφασική παράλληλη έξοδος ρεύματος, RMS	0 έως 120 Α	Τριφασική παράλληλη έξοδος	0 έως ±30 Α
Διαμόρφωση εξόδου	Τάση 4 φάσεων, ρεύμα 3 φάσεων	Επιτρεπόμενο ρεύμα φάσης για μεγάλο χρονικό διάστημα, RMS	10 Α	Μέγιστη τάση φορτίου εξόδου	20 V
Εφαρμοστέες δοκιμές	Προστασία ρελέ, δευτερεύον κύκλωμα, δοκιμή συσκευής αυτοματισμού	Μέγιστη ισχύς εξόδου ρεύματος φάσης	420 VA
Τρόπος λειτουργίας	Αυτόνομη λειτουργία; σύνδεση υπολογιστή που υποστηρίζεται σύμφωνα με τη διαμόρφωση	Μέγιστη ισχύς εξόδου σε τριφασικό παράλληλο ρεύμα	900 VA
Πρότυπα αναφοράς	GB/T 7261-2008, ΔΛ/Τ 624-2010	Επιτρεπόμενος χρόνος εργασίας στο μέγιστο τριφασικό παράλληλο ρεύμα	10 δευτ
		Βασικό εύρος συχνοτήτων	20 έως 1000 Hz
		Αρμονική τάξη	1η έως 20η

Έξοδος εναλλασσόμενου ρεύματος		Έξοδος DC τάσης		Εναλλαγή ποσότητας και χρόνου
Είδος	Προσδιορισμός	Είδος	Προσδιορισμός	Είδος	Προσδιορισμός
Ακρίβεια εξόδου	Κλάση 0.2	Ακρίβεια εξόδου	Κλάση 0,5	Εναλλαγή εισόδου	10 κανάλια
Έξοδος τάσης φάσης, RMS	0 έως 120 V	Εύρος εξόδου τάσης φάσης	0 έως ± 160 V	Είσοδος ξηρής επαφής	1 έως 20 mA, 24 V
Έξοδος τάσης γραμμής, RMS	0 έως 240 V	Πλάτος εξόδου τάσης γραμμής	0 έως ±320 V	Πιθανή είσοδος επαφής, λογική 0	0 έως +6 V
Τάση φάσης / ισχύς εξόδου τάσης γραμμής	80 VA / 100 VA	Τάση φάσης / ισχύς εξόδου τάσης γραμμής	70 VA / 140 VA	Πιθανή είσοδος επαφής, λογική 1	+11 V έως +250 V
Βασικό εύρος συχνοτήτων	20 έως 1000 Hz			Εναλλαγή εξόδου	8 ζεύγη
Αρμονική τάξη	1η έως 20η			Χωρητικότητα επαφής DC	220 V / 0,2 A
				Χωρητικότητα επαφής AC	220 V / 0,5 A
				Εύρος μέτρησης χρόνου	0,1 ms έως 9999 s
				Ακρίβεια μέτρησης χρόνου	0,1 ms

Περιβαλλοντικές Συνθήκες		Φυσικά Χαρακτηριστικά
Είδος	Προσδιορισμός	Είδος	Προσδιορισμός
Θερμοκρασία λειτουργίας	-10°C έως +50°C	Διαστάσεις κύριας μονάδας	400 × 300 × 180 mm
Θερμοκρασία αποθήκευσης	-25°C έως +70°C	Βάρος κύριας μονάδας	Περίπου 18 κιλά
Σχετική υγρασία	5% έως 95%, χωρίς συμπύκνωση

Οδηγός λειτουργίας προϊόντος

Ο ελεγκτής τριφασικής προστασίας ρελέ παράγει ελεγχόμενα σήματα δευτερεύοντος ρεύματος, τάσης, συχνότητας, γωνίας φάσης, αρμονικών, συνεχούς ρεύματος και μεταγωγής για την προσομοίωση κανονικών και ελαττωματικών συνθηκών δικτύου και στη συνέχεια τροφοδοτεί σήματα στη δοκιμασμένη συσκευή προστασίας. Παρακολουθεί τις ενέργειες επαφών, τις εξόδους ταξιδιού, τα σήματα επιστροφής και τη λογική ανάδραση, καταγράφοντας αυτόματα τον χρόνο δράσης και τις τιμές ρύθμισης λειτουργίας.

Πριν από τη δοκιμή, επιβεβαιώστε το μοντέλο του ρελέ, το ονομαστικό δευτερεύον ρεύμα, την ονομαστική δευτερεύουσα τάση, τη ζήτηση ισχύος DC, τον τύπο επαφής διακοπής και τις προκαθορισμένες παραμέτρους προστασίας. Ελέγξτε τα διαγράμματα καλωδίωσης της συσκευής προστασίας, απομονώστε τα κυκλώματα δοκιμής σύμφωνα με τους κανόνες ασφαλείας και, στη συνέχεια, συνδέστε σωστά τις εξόδους ρεύματος, τις εξόδους τάσης, τις θύρες I/O διακόπτη και τους ακροδέκτες βοηθητικού ρεύματος DC.

Βήματα δοκιμής ρελέ υπερέντασης:Ρυθμίστε το ρεύμα εξόδου, τη γωνία φάσης, τη συχνότητα και τη διάρκεια δοκιμής. Ενισχύστε το ρεύμα σταδιακά ανά τυπικές διαδικασίες δοκιμής, καταγράψτε την τιμή λήψης, την τιμή εγκατάλειψης και τον χρόνο λειτουργίας. Για τριφασικές δοκιμές υψηλού ρεύματος, παράλληλη σύνδεση τριών καναλιών ρεύματος για να επιτευχθεί η μέγιστη βραχυχρόνια έξοδος 120A.

Βήματα δοκιμής ρελέ τάσης:Συνδέστε τα κανάλια τάσης και διαμορφώστε την τάση φάσης ή γραμμής όπως απαιτείται. Η μονάδα προσομοιώνει την υποτάση, την υπέρταση, την τάση μηδενικής ακολουθίας, την ανισορροπία τάσης και τη μετατόπιση φάσης. Η λειτουργία μετατόπισης συχνότητας εξυπηρετεί την απόρριψη φορτίου υπό συχνότητα και τη βαθμονόμηση του ρελέ συχνότητας.

Δοκιμή προστασίας απόστασης, κατεύθυνσης, διαφορικού και επανακλεισίματος: Ρυθμίστε την τάση, το ρεύμα, τη γωνία φάσης και τις επαφές διακόπτη ακολουθώντας τα λογικά σχήματα προστασίας. Ο εξοπλισμός παρακολουθεί την κίνηση της επαφής του ρελέ και μετρά το χρόνο ταξιδιού. Οι θύρες εξόδου διακόπτη προσομοιώνουν τις βοηθητικές επαφές του διακόπτη ή τα εξωτερικά λογικά σήματα όταν χρειάζεται.

Δοκιμή ρελέ DC και βοηθητικού κυκλώματος:Χρησιμοποιήστε έξοδο DC τάσης/ρεύματος εντός ονομαστικών περιοχών. Όταν η επιτόπια ισχύς DC δεν είναι διαθέσιμη ή απαιτείται απομονωμένη δοκιμαστική ισχύς, ενεργοποιήστε την ενσωματωμένη ρυθμιζόμενη βοηθητική παροχή ρεύματος DC.

Αφού ολοκληρώσετε όλες τις δοκιμές, συγκρίνετε τις μετρημένες τιμές ενεργειών και τα δεδομένα χρονισμού με τις προκαθορισμένες ρυθμίσεις προστασίας. Αρχειοθετήστε τα αρχεία δοκιμών σύμφωνα με τους εσωτερικούς κανονισμούς διαχείρισης συντήρησης και θέσης σε λειτουργία.

Βασικά Χαρακτηριστικά

1. Τυπικά κανάλια εξόδου τάσης 4 φάσεων και ανεξάρτητου ρεύματος 3 φάσεων

2. Έξοδος ρεύματος AC μονού καναλιού έως 40A

3.Τρία παράλληλα κανάλια ρεύματος υποστηρίζουν βραχυπρόθεσμη μέγιστη έξοδο 120A

Εύρος εξόδου τάσης φάσης 4 AC: 0~120V

5. Εύρος εξόδου τάσης γραμμής AC: 0~240V

6. Ενσωματωμένη έξοδος ρεύματος DC για όλα τα σενάρια δοκιμής προστασίας ρελέ

7.Ενσωματωμένη έξοδος τάσης συνεχούς ρεύματος για προσομοίωση κατάστασης δευτερεύοντος κυκλώματος

8. Ανεξάρτητη ρυθμιζόμενη έξοδος βοηθητικού τροφοδοτικού DC

9. Εύρος χρονισμού δράσης ρελέ: 0,1ms ~ 9999s

10. Εναλλαγή καναλιών εισόδου για παρακολούθηση της κατάστασης επαφής ρελέ σε πραγματικό χρόνο

11. Αλλάξτε κανάλια εξόδου για να προσομοιώσετε διακόπτες κυκλώματος και σήματα εξωτερικών επαφών

12. Έξοδος αρμονικού σήματος για τη δοκιμή των χαρακτηριστικών αρμονικής απόκρισης των συσκευών προστασίας

13. Έξοδος σήματος μεταβλητής συχνότητας για επιθεώρηση ρελέ συχνότητας

14. Οθόνη ενσωματωμένης οθόνης για σαφή εμφάνιση όλων των παραμέτρων και των αποτελεσμάτων της δοκιμής

15. Ο βιομηχανικός έλεγχος υπολογιστή επιτρέπει την ανεξάρτητη λειτουργία πλήρως εκτός σύνδεσης

16.Δεσμευμένη θύρα USB για ανάγνωση δεδομένων και υποστήριξη σύνδεσης λογισμικού

17. Αυτόματη ασφάλιση εξόδου σε μη κανονική κατάσταση λειτουργίας για την αποφυγή ζημιάς στον εξοπλισμό

18. Ενσωματωμένες λειτουργίες αυτοελέγχου σφαλμάτων και προστασίας υλικού πολλαπλών επιπέδων

19. Συμβατό με βαθμονόμηση προστασίας μικροεπεξεργαστή, στατικά ρελέ και ηλεκτρομαγνητικά ρελέ

20. Εργαλείο όλα σε ένα για θέση σε λειτουργία πεδίου, καθημερινή συντήρηση και εργαστηριακές δοκιμές

Σενάρια εφαρμογής

1. Ομάδες Λειτουργίας & Συντήρησης Ηλεκτρικού Δικτύου

Πραγματοποιήστε θέση σε λειτουργία για νέους υποσταθμούς, περιοδική βαθμονόμηση προστασίας, επιθεώρηση δευτερεύοντος κυκλώματος, δοκιμή κυκλώματος διακοπής και συντήρηση πλήρους συστήματος προστασίας.

2. Κατασκευαστές μετασχηματιστών

Πραγματοποιήστε εργοστασιακή επιθεώρηση ντουλαπιών προστασίας, επαλήθευση ρελέ διαφορικού, έλεγχο διεπαφής προστασίας θερμοκρασίας και δοκιμές αποδοχής εργοστασιακών πλαισίων προστασίας.

3. Σταθμοί ηλεκτροπαραγωγής

Πλήρης βαθμονόμηση της προστασίας της γεννήτριας, της προστασίας του κύριου μετασχηματιστή, της προστασίας κινητήρα, του βοηθητικού συστήματος τροφοδοσίας και του εξοπλισμού διανομής κατά τη θέση σε λειτουργία της μονάδας και τη συντήρηση διακοπής λειτουργίας.

4. Σιδηροδρομική Βιομηχανία

Οι σιδηροδρομικοί υποσταθμοί έλξης και τα δίκτυα διανομής είναι εξοπλισμένοι με διατάξεις προστασίας ρελέ. Ο εξοπλισμός χειρίζεται την τακτική συντήρηση του ρελέ, την επαλήθευση της προστασίας του τροφοδότη και την αναθεώρηση λογικής διακοπής του διακόπτη κυκλώματος.

5. Μεγάλες Βιομηχανικές Επιχειρήσεις

Τα εργοστάσια χάλυβα, εξόρυξης, πετροχημικών και μεταποίησης το χρησιμοποιούν για τακτική συντήρηση ρελέ μέσης τάσης, δοκιμές προστασίας κινητήρα και επιθεώρηση κυκλώματος προστασίας εργοστασιακών υποσταθμών.

6. Πανεπιστήμια & Ιδρύματα Επαγγελματικής Κατάρτισης

Εφαρμόστε το μηχάνημα για διδασκαλία θεωριών προστασίας ρελέ, λειτουργίες δευτερεύουσας δοκιμής έγχυσης, προσομοίωση κατάστασης σφάλματος και πρακτική εκπαίδευση συντονισμού προστασίας.

7. Εργαστήρια Δοκιμών Τρίτων

Πλήρης βαθμονόμηση ρελέ, επαλήθευση απόδοσης εξοπλισμού προστασίας, επιθεώρηση εισερχόμενης αποδοχής και παροχή υπηρεσιών εξωτερικής θέσης σε λειτουργία.

8. Συνεργεία Συντήρησης Καλωδίων

Μετά την αντικατάσταση ή την επισκευή του καλωδίου, επαληθεύστε την προστασία του τροφοδότη, την προστασία από σφάλματα γείωσης, τη λογική επανακλεισίματος και τα αντίστοιχα δευτερεύοντα κυκλώματα ελέγχου.

Διαθέσιμα είδη δοκιμής

1. Συνολική επιθεώρηση απόδοσης συσκευών προστασίας που βασίζονται σε μικροεπεξεργαστή

2.Βαθμονόμηση και επαλήθευση ηλεκτρομαγνητικών ηλεκτρονόμων

3. Δοκιμή απόδοσης στατικών ρελέ

4. Δοκιμή τιμής παραλαβής και χρονικού ορίου για ρελέ υπερέντασης

5. Πλήρης επιθεώρηση των ρελέ σφαλμάτων γείωσης

6. Βαθμονόμηση ρελέ προστασίας υπότασης και υπέρτασης

7. Δοκιμή απόδοσης ρελέ συχνότητας

8. Δοκιμή λειτουργικής προσομοίωσης για κατευθυντική προστασία

9. Πλήρης βαθμονόμηση της διαφορικής προστασίας

10. Προσομοίωση συνθηκών εργασίας για προστασία απόστασης

11. Λειτουργική επιθεώρηση συσκευών αυτόματου κλεισίματος

12.Επαλήθευση κυκλώματος διακοπής διακόπτη κυκλώματος

13. Πλήρης επιτόπια θέση σε λειτουργία δευτερεύοντος κυκλώματος

14. Εργοστασιακή δοκιμή αποδοχής για πάνελ προστασίας

15. Ακριβής μέτρηση του χρόνου δράσης του ρελέ

Περίπτωση πρακτικής εφαρμογής

Τομέας βιομηχανίας: Αναβάθμιση και θέση σε λειτουργία υποσταθμού μέσης τάσης

Πρόκληση Έργου: Μια κατασκευαστική ομάδα ανέλαβε την ευθύνη ενός έργου ανακαίνισης υποσταθμού. Οι εσωτερικοί του πίνακες προστασίας περιείχαν λειτουργίες λογικής υπερέντασης, σφάλματος γείωσης, χαμηλής τάσης, επανακλεισίματος και διακόπτη. Το έργο απαιτούσε ένα μόνο μηχάνημα που θα μπορούσε να εξάγει τριφασικό ρεύμα, τετραφασική τάση και να υποστηρίζει προσομοίωση επαφής και χρονισμό υψηλής ακρίβειας. Εδώ ο ελεγκτής προστασίας ρελέ τριών φάσεων παρέχει δυνατότητα δοκιμών all-in-one.

Πλήρης ροή δοκιμής: Οι τεχνικοί συνέδεσαν τη συσκευή με τους ακροδέκτες εισόδου ρεύματος, τους ακροδέκτες εισόδου τάσης, τις επαφές διακοπής και τα εξωτερικά λογικά κυκλώματα. Πρώτα δοκίμασαν τις τιμές λήψης και διακοπής ρεύματος εναλλασσόμενου ρεύματος και, στη συνέχεια, κατέγραψαν τον χρόνο δράσης προστασίας υπό προσομοιωμένο ρεύμα σφάλματος. Τα κανάλια τάσης προσομοίωσαν καταστάσεις χαμηλής τάσης και ανάκτησης τάσης. Η κατάσταση της βοηθητικής επαφής του προσομοιωμένου διακόπτη εξόδου διακόπτη αλλάζει, ενώ ο διακόπτης εισέρχεται συγχρονισμένα με τα σήματα διακοπής και επιστροφής.

Αποτέλεσμα έργου: Όλες οι τιμές ρύθμισης του ρελέ ταιριάζουν με το σχέδιο σχεδίασης θέσης σε λειτουργία. Τα δεδομένα χρόνου ταξιδιού και δράσης καταχωρήθηκαν στα έγγραφα λειτουργίας και συντήρησης. Όλες οι αποκλίσεις καλωδίωσης και ρύθμισης διορθώθηκαν πριν τεθούν επίσημα σε λειτουργία τα πάνελ προστασίας.

Πλεονεκτήματα Εφαρμογής: Τα τυποποιημένα δευτερεύοντα σήματα προσομοίωσης παράγονται από ένα μόνο μηχάνημα, με ανιχνεύσιμα δεδομένα χρονισμού για αρχειοθέτηση. Δεν χρειάζονται ξεχωριστές πηγές ρεύματος, πηγές τάσης, χρονόμετρα ή προσομοιωτές επαφής, μειώνοντας δραστικά τις ποσότητες εργαλείων στις εγκαταστάσεις. Μειώστε το συνολικό κόστος προμήθειας για τις εταιρείες μηχανικών.

FAQ

1, Σε τι χρησιμεύει ο δοκιμαστής προστασίας ρελέ τριών φάσεων;

Χρησιμοποιείται για δοκιμές δευτερεύουσας έγχυσης προστατευτικών ρελέ, συσκευών προστασίας μικροεπεξεργαστή, κυκλωμάτων διακοπής, συσκευών επανακλεισίματος και πλαισίων προστασίας.

2, Πόσες εξόδους τάσης και ρεύματος παρέχει το VS-JB900;

Παρέχει τυπική 4-φασική τάση και 3-φασική έξοδο ρεύματος.

3, Ποια είναι η μέγιστη έξοδος ρεύματος AC;

Κάθε φάση μπορεί να παράγει 0 έως 40 A RMS. Όταν τρία κανάλια ρεύματος συνδέονται παράλληλα, η έξοδος μπορεί να φτάσει τα 0 έως 120 A RMS για δοκιμή μικρής διάρκειας.

4, Ποιο είναι το εύρος εξόδου τάσης AC;

Το εύρος εξόδου τάσης φάσης είναι 0 έως 120 V RMS και το εύρος τάσης εξόδου γραμμής είναι 0 έως 240 V RMS.

5, Μπορεί ο ελεγκτής να μετρήσει το χρόνο δράσης του ρελέ;

Ναί. Το εύρος μέτρησης χρόνου είναι 0,1 ms έως 9999 s, με ακρίβεια 0,1 ms.

6, Υποστηρίζει ο ελεγκτής προστασίας ρελέ τριών φάσεων την έξοδο DC;

Ναί. Υποστηρίζει έξοδο ρεύματος συνεχούς ρεύματος, έξοδο τάσης συνεχούς ρεύματος και ανεξάρτητη βοηθητική έξοδο συνεχούς ρεύματος για δοκιμή ρελέ και δευτερεύοντος κυκλώματος.

7, Ποιοι τύποι ρελέ μπορούν να δοκιμαστούν;

Ο ελεγκτής μπορεί να χρησιμοποιηθεί για υπερένταση, σφάλμα γείωσης, τάση, συχνότητα, διαφορικό, απόσταση, κατεύθυνση, επανακλείσιμο και άλλες συσκευές προστασίας.

8, Ποια πρότυπα ισχύουν;

Τα πρότυπα αναφοράς για αυτόν τον τύπο ελεγκτή προστασίας ρελέ περιλαμβάνουν τα GB/T 7261-2008 και DL/T 624-2010. Οι χρήστες θα πρέπει επίσης να ακολουθούν τις τοπικές διαδικασίες δοκιμής προστασίας ρελέ.
