Δείκτης Πόλωσης Μετασχηματιστή

Η Weshine® εφηύρε τον Δείκτη Πόλωσης του Μετασχηματιστή με πιστοποιητικό CE, υψηλή ποιότητα και ακρίβεια, εφευρέθηκε και παρήχθη σύμφωνα με τα εθνικά πρότυπα, διαθέσιμη πλήρης λύση ηλεκτρικών δοκιμών. Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες σχετικά με τον δείκτη πόλωσης του μετασχηματιστή από την Weshine!

Αποστολή Ερώτησης Λήψη PDF

περιγραφή προϊόντος

WeshineΔείκτης Πόλωσης Μετασχηματιστήμε ψηφιακή και αναλογική οθόνη τόξου, σχεδιασμένη για δοκιμές αντίστασης μόνωσης υψηλής τάσης στη συντήρηση και συντήρηση καλωδίων, μηχανημάτων περιστρεφόμενων εγκαταστάσεων, μετασχηματιστών, διακοπτών και βιομηχανικών εφαρμογών.

Οι δοκιμές μόνωσης DC πραγματοποιούνται στα 250 V, 500 V, 1000 V, 2500 V, 5000 V. Το εύρος μέτρησης της αντίστασης μόνωσης είναι 100 k Î© έως 1000 G Î©. Παρέχεται αυτόματη εκφόρτιση για χωρητικά κυκλώματα υπό δοκιμή και εμφανίζεται η τάση αποσύνθεσης.

Ο ακροδέκτης προστασίας μπορεί να χρησιμοποιηθεί για την ελαχιστοποίηση των επιπτώσεων της επιφανειακής διαρροής και ως εκ τούτου των εσφαλμένων μετρήσεων κατά τη διεξαγωγή δοκιμών αντίστασης μόνωσης.

Για χωρητικά αντικείμενα δοκιμής, το όργανο θα εκφορτίζεται αυτόματα μέσω μιας εσωτερικής αντίστασης και θα υποδεικνύει την τάση στους ακροδέκτες στην περιοχή από 30 V έως 600 V με υψηλότερες τάσεις που υποδεικνύονται με âHi. Αυτό το χαρακτηριστικό θα δώσει ένδειξη τάσης αποσύνθεσης μετά τη δοκιμή των αντιδρώντων φορτίων. Όταν η ένδειξη τάσης εξαφανιστεί, είναι ασφαλές για τον χρήστη να αποσυνδέσει τα καλώδια δοκιμής.

WeshineΔείκτης Πόλωσης Μετασχηματιστήτροφοδοτείται από οκτώ κυψέλες 1,5 V IEC LR6 (AA). Τα χαρακτηριστικά ασφαλείας σχεδιασμού περιλαμβάνουν προειδοποιητική ένδειξη υψηλής τάσης, εξωτερική ένδειξη τάσης μετά από δοκιμή υπερύθρων, αυτόματη εκφόρτιση αντιδρώντων φορτίων και ακροδέκτες δοκιμής

ΕΦΑΡΜΟΓΗ

Τα ηλεκτρικά μονωτικά υλικά φθείρονται με τον καιρό οδηγώντας σε βλάβες και δαπανηρούς λογαριασμούς επισκευής. Οι ελεγκτές αντίστασης μόνωσης εφαρμόζουν μια ρυθμισμένη τάση συνεχούς ρεύματος κατά μήκος της μόνωσης και μετρούν τη ροή ρεύματος μέσω αυτής εφαρμόζοντας το νόμο του Ohm για τον υπολογισμό της αντίστασης μόνωσης. Το ρεύμα ρέει επειδή κανένα μονωτικό υλικό δεν είναι τέλειο.

Οι χρήσεις του ελεγκτή υπερύθρων περιλαμβάνουν:

■ Εγκατάσταση εξοπλισμού

■ Συντήρηση ρουτίνας

■ Επιλύσεις προβλημάτων

Η δοκιμή μόνωσης με DC υψηλής τάσης επηρεάζει την πόλωση της μόνωσης, έτσι ώστε οι διαδοχικές δοκιμές χωρίς πλήρη εκφόρτιση της υπό δοκιμή μονάδας θα αποδώσουν διαφορετικά αποτελέσματα.

Θα πρέπει να λαμβάνεται μέριμνα ώστε να χρησιμοποιείται πάντα η ίδια διαδικασία και τεχνική σύνδεσης και δοκιμής ενός μονωτή για να είναι δυνατή η τάση των αποτελεσμάτων. Είναι σημαντικό να καταγράφεται η θερμοκρασία της μόνωσης καθώς και οι τιμές IR

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΠΛΕΟΝΕΚΤΗΜΑΤΑ

■ Συμπαγής, στιβαρός ελεγκτής αντίστασης μόνωσης

■ Εύκολη λειτουργία και επιλογή εύρους τάσης

■ Βολτόμετρο AC και DC (30 V - 600 V)

■ Δοκιμαστικό χρονόμετρο υπερύθρων με δυνατότητα ρύθμισης από τον χρήστη (προεπιλογή 1 λεπτό), (μέγ. 19 m 50 s)

■ Μαλακή θήκη μεταφοράς για όργανο και καλώδια

■ Γρήγορη εκκίνηση και πλήρης οδηγός χρήσης

■ Κλείδωμα βυσμάτων με μόνωση HV για πρόσθετη ασφάλεια

■ Τα παντζούρια στους ακροδέκτες εμποδίζουν την τυχαία είσοδο βρωμιάς και άλλων αντικειμένων

ΠΡΟΔΙΑΓΡΑΦΕΣ

Εύρος μόνωσης	0,1 MÎ© έως 2 TÎ©
Ονομαστικές τάσεις δοκιμής	250 V, 500 V, 1000 V, 2500 V, 5000 V
Ακρίβεια τάσης ακροδεκτών
	τάση δοκιμής
	â¥1000 V 0... 5% της ονομαστικής τάση δοκιμής
Ακρίβεια μόνωσης	±5% ±3 ψηφία
Ρεύμα βραχυκύκλωσης	5 mA ± 0,5 mA
Ακρίβεια βολτόμετρου	±2%rdg±3dgt
Παροχή ηλεκτρικού ρεύματος	8 x μπαταρίες LR6/AA
Εύρος θερμοκρασίας και υγρασίας λειτουργίας
	- 20°C έως 45°C
Υγρασία	80% RH
Εύρος θερμοκρασίας αποθήκευσης και υγρασία
	-20 °C έως 60 °C
Προστασία ασφαλείας	Μόνωση Cat III 600 V
Σημείωση	Το σφάλμα σέρβις με δηλωμένα περιβαλλοντικά όρια είναι δύο φορές εγγενές σφάλμα
EMC	Συμμορφώνεται με το IEC 61326-1:2013
Διαστάσεις	177 mm x 226 mm x 100 mm
Βάρος	1,9 κιλά (συμπεριλαμβάνεται η μπαταρία)

VS-3121

Το VS-3121Δείκτης Πόλωσης Μετασχηματιστήέχει σχεδιαστεί για ηλεκτρικές και βιομηχανικές εφαρμογές δοκιμών, όπου οι τάσεις λειτουργίας υπερβαίνουν τα 1000 V και απαιτούνται υψηλότερες τάσεις δοκιμής μόνωσης.

Σε αντίθεση με το VS-3121A, το VS-3121 προσφέρει σταθερές τάσεις εμβέλειας 50 V, 100 V, 250 V, 500 V, 1000 V και 2500 V.

Απαιτείται εξοπλισμός με τάσεις λειτουργίας πάνω από 1 kVΔείκτης Πόλωσης Μετασχηματιστήs σε τάσεις πάνω από 1 kV. Στον πυρήνα των δοκιμών υψηλής τάσης, οι μονάδες μας 5/10/15 kV προσφέρουν το υψηλότερο επίπεδο δοκιμών ποιότητας μαζί με κορυφαία ασφάλεια, ευκολία και φορητότητα.

Για πλήρη δυνατότητα δοκιμής μόνωσης όλων των υψηλών κεφαλαίων

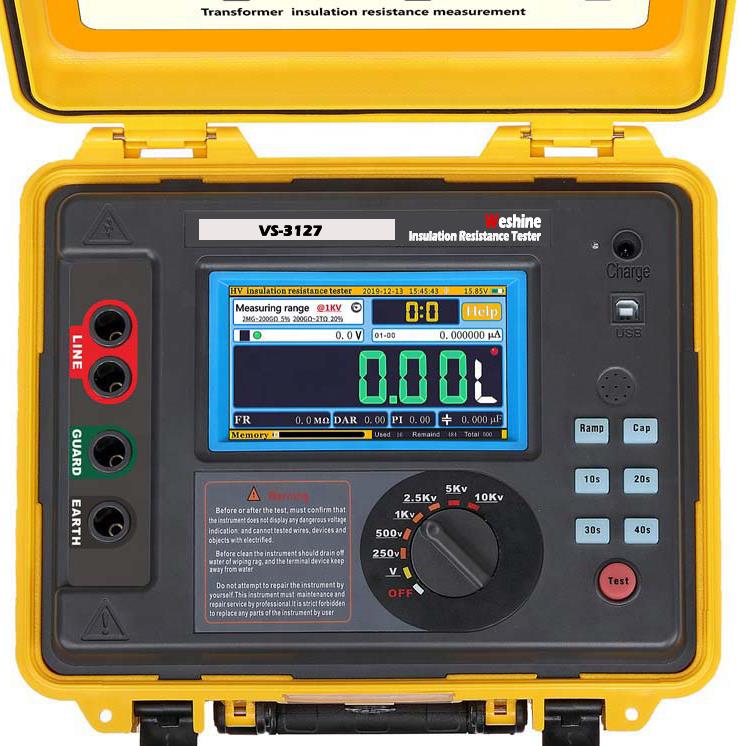

VS-3127

Το VS-3127Δείκτης Πόλωσης Μετασχηματιστήπροσφέρει τη δυνατότητα πραγματοποίησης ακριβών μετρήσεων αντίστασης μόνωσης έως και 15 kV δοκιμαστικής τάσης με μέγιστη αντίσταση 30 TÎ©. Η ακρίβεια μέτρησης της αντίστασης είναι ± 5 % από 1 MÎ© έως 3 TÎ©!

Για επιχειρήσεις κοινής ωφελείας και υπηρεσίες, το VS-3127 είναι ένας ολοκληρωμένος ελεγκτής με την ευελιξία και τη μελλοντική του ικανότητα στεγανοποίησης. Το Weshine VS-3127 έχει σχεδιαστεί για να λειτουργεί όπου κι αν εργάζεστε.

Η μέγιστη ονομαστική τάση εξόδου φτάνει τις 7 ταχύτητες (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Μέγιστο ρεύμα βραχυκυκλώματος 7mA

Δοκιμή αντίστασης μόνωσης (IR), δοκιμή δείκτη πόλωσηςï¼PI), δοκιμή αναλογίας διηλεκτρικής απορρόφησης (DAR). Λειτουργία δοκιμής ράμπας (RAMP), λειτουργία δοκιμής φιλτραρισμένης αντίστασης (FR). *Δοκιμή χωρητικότητας (Cap.).

Λειτουργία παρακολούθησης τάσης, παρακολουθώντας αυτόματα τη ζωντανή τάση του μετρούμενου

ΓΙΑΤΙ ΔΟΚΙΜΗ ΣΤΑ 15 KV;

Τα 5 kV έως 15 kV θα τριπλασιάσουν το ρεύμα δοκιμής - αυτό μπορεί να αποτρέψει αρνητικό ρεύμα δοκιμής παρουσία υψηλού θορύβου.

Τα 15 kV καθορίζονται για στοιχεία από 35.000 V έως 69.000 V με βάση το NETA ATS 2007.

Οι κινητήρες άνω των 34.500 V θα πρέπει να δοκιμάζονται στα 15 kV με βάση το NETA ATS 2007.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Εύρος μόνωσης	0,1 MÎ© έως 30 TÎ©
Ονομαστικές τάσεις δοκιμής	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15kV
Ακρίβεια τάσης ακροδεκτών
	ï¼5%ï½10%ï¼±10V
Ακρίβεια μόνωσης	1 MÎ© έως 3 TÎ©, ±5% ±3 ψηφία
	ï¼3 TÎ©, ±20% ±3 ψηφία
Ρεύμα βραχυκύκλωσης	â¥7 mA ±0,5 mA
Λειτουργία δοκιμής ράμπας	±2%rdg±3dgt
Παροχή ηλεκτρικού ρεύματος	Ανεβάστε την προκαθορισμένη τάση δοκιμάζοντας με 10% κλιμακωτό μέγεθος προκαθορισμένης τάσης
Εύρος θερμοκρασίας και υγρασίας λειτουργίας
	- 20°C έως 50°C
Υγρασία	80% RH
Εύρος θερμοκρασίας αποθήκευσης και υγρασία
	-25 °C έως 65 °C
Δοκιμή τάσης	AC/DC: 0Vï½1000V, Ακρίβεια: ±5%rdg±3V
Δοκιμή χωρητικότητας	10nFï½25uF, Ακρίβεια: ±10%rdg±10nF
Τρέχουσα δοκιμή	0,01nAï½7mA, Ακρίβεια: ±5%rdg±0,5nA
Προστασία ασφαλείας	Μόνωση Cat III 600 V
Σημείωση	Το σφάλμα σέρβις με δηλωμένα περιβαλλοντικά όρια είναι δύο φορές εγγενές σφάλμα
EMC	Συμμορφώνεται με το IEC 61326-1:2013
Διαστάσεις	280 mm x 260 mm x 160 mm
Βάρος	4,9 κιλά (συμπεριλαμβάνεται η μπαταρία)

Επιλογές

Η Weshine έχει 8 χρόνια εμπειρία ειδικά για την αντιμετώπιση της πλήρους σειράς Ηλεκτρολογικού Εξοπλισμού. Προς το παρόν, ο Weshine έχει εφεύρει διάφοραΔείκτης Πόλωσης Μετασχηματιστήγια κάθε βήμα όπως φαίνεται στη φόρμα:

ΠΛΗΡΟΦΟΡΙΕΣ ΠΑΡΑΓΓΕΛΙΑΣ ΓΙΑΔείκτης Πόλωσης ΜετασχηματιστήS
Γάτα. Οχι.	Μέγιστη τάση δοκιμής	Μέγιστο εύρος δοκιμής	IR/PI/DAR	ΑΝΑΒΑΘΜΙΔΑ	FR	Καπάκι.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Βάσει ζητημάτων εφοδιαστικής αλυσίδας: Επικοινωνήστε με τον προτιμώμενο εξουσιοδοτημένο διανομέα Weshine για την τρέχουσα τιμολόγηση και τους χρόνους παράδοσης.

Πιστοποιητικά Ποιότητας

Πάντα πιστεύουμε ότι όλη η επιτυχία της εταιρείας μας σχετίζεται άμεσα με την ποιότητα των προϊόντων που παρέχουμε.Δείκτης Πόλωσης Μετασχηματιστήπληρούν τις υψηλότερες απαιτήσεις ποιότητας που καθορίζονται στις οδηγίες ISO9001, ISO14000:14001 και το αυστηρό μας σύστημα ποιοτικού ελέγχου.
