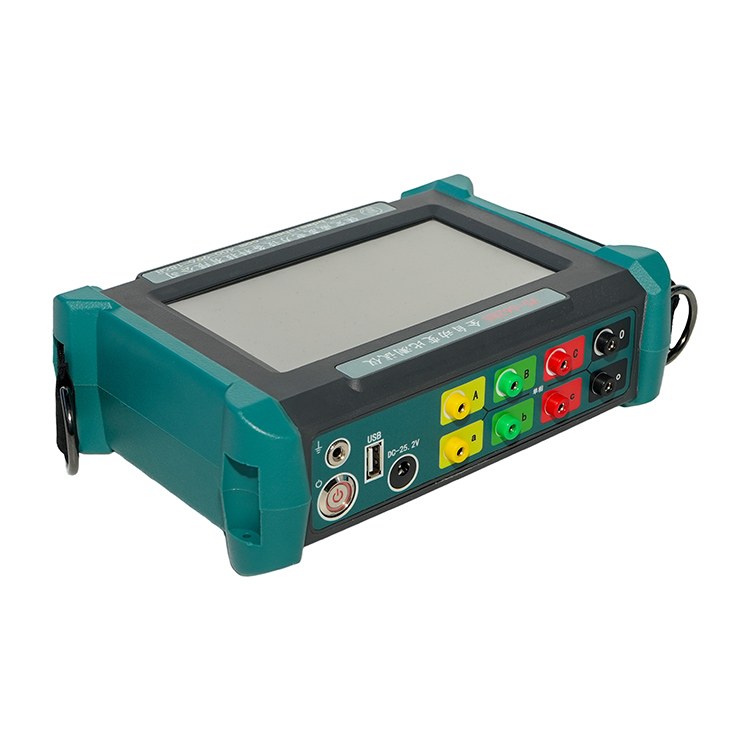

Ελεγκτής αναλογίας στροφών μετασχηματιστή χειρός

Αγοράστε έναν ποιοτικό ελεγκτή αναλογίας στροφών μετασχηματιστή χειρός σύμφωνα με τα πρότυπα IEC και τις πραγματικές απαιτήσεις επιθεώρησης της βιομηχανίας ηλεκτρικής ενέργειας από την Weshine, έναν επαγγελματία κατασκευαστή στην Κίνα. Η δοκιμή αναλογίας είναι ένα υποχρεωτικό βήμα για την παραγωγή μετασχηματιστή, τη θέση σε λειτουργία, την τακτική συντήρηση και την αποδοχή παράδοσης. Η δοκιμή μπορεί να εντοπίσει βραχυκυκλώματα/ανοικτά κυκλώματα περιέλιξης, κακή σύνδεση καλωδίων, ελαττωματικούς εναλλάκτες βρύσης και αντίστροφη πολικότητα σε πρώιμο στάδιο.

Αυτός ο ελεγκτής αναλογίας στροφών μετασχηματιστή χειρός εξάγει πλήρη τριφασικά ημιτονοειδή κύματα με αυτόματη ρύθμιση τάσης, η οποία διατηρεί σταθερά τα σήματα δοκιμής και παρέχει εξαιρετικά συνεπή δεδομένα μετρήσεων. Οι λειτουργίες soft start και soft stop είναι ενσωματωμένες για να προστατεύουν τόσο τον ίδιο τον ελεγκτή όσο και τον μετασχηματιστή που δοκιμάζεται από ξαφνικά χτυπήματα τάσης, ένα βασικό πλεονέκτημα που βοηθά τους πελάτες να μειώσουν τις απώλειες εξοπλισμού και να κερδίσουν μακροπρόθεσμη συνεργασία προμήθειας με επαναλαμβανόμενες μαζικές παραγγελίες εντός των προϋπολογισμών προμηθειών.

Οι ευέλικτοι τρόποι δοκιμής καλύπτουν μετασχηματιστές μονοφασικούς, τριφασικούς και τύπου Z, καθώς και ελέγχους αναλογίας CT & PT και πολικότητας. Η μοναδική του δυνατότητα τυφλής δοκιμής επιτρέπει στους τεχνικούς να ολοκληρώνουν τις αναλογίες και τις ομάδες διανυσμάτων ακόμη και χωρίς προηγούμενη γνώση της διάταξης καλωδίωσης του μετασχηματιστή.

Η συσκευή υπολογίζει αυτόματα τον λόγο στροφών, την απόκλιση αναλογίας, το χάσμα γωνίας φάσης, την ομάδα διανυσμάτων και το ρεύμα διέγερσης, ενώ κρίνει αυτόματα την πολικότητα. Ένα καθαρό διανυσματικό γραφικό εμφανίζεται στην οθόνη, βοηθώντας το προσωπικό πεδίου να κρίνει γρήγορα την κατάσταση της καλωδίωσης και τα κρυφά ελαττώματα του εξοπλισμού.

Η φωτεινή έγχρωμη οθόνη αφής 7 ιντσών προσφέρει εύκολη λειτουργία για όλους τους χειριστές. Όλα τα αρχεία καταγραφής δοκιμών μπορούν να αποθηκευτούν τοπικά, να εξαχθούν ως αρχεία Word μέσω USB, να εκτυπωθούν απευθείας από τον ενσωματωμένο θερμικό εκτυπωτή ή να σταλούν μέσω Bluetooth και RS232 για μεταγενέστερη ταξινόμηση και ανάλυση αναφορών.

Εξοπλισμένο με επαναφορτιζόμενη μπαταρία λιθίου, αυτό το Handheld Transformer Turns Ratio Testerl εξισορροπεί τη φορητότητα και τη σταθερή απόδοση, εξίσου κατάλληλο για υπαίθριες εργασίες πεδίου και δοκιμές σε εσωτερικούς χώρους εργαστηρίου.

Βασικά Χαρακτηριστικά

1.Ελαφριά φορητή συσκευή δοκιμής αναλογίας στροφών

2. Πλήρης έξοδος τριφασικού ημιτονοειδούς μετατροπέα

3. Αυτόματος έλεγχος σταθεροποίησης τάσης

4. Προστατευτικές λειτουργίες μαλακής εκκίνησης και απαλής διακοπής

5. Τυφλό τεστ για αναγνώριση αναλογίας και διανυσματικής ομάδας

6. Υποστήριξη για ανίχνευση μονοφασικού μετασχηματιστή

7. Υποστήριξη για ανίχνευση μετασχηματιστή τριών φάσεων

8. Υποστήριξη για ανίχνευση μετασχηματιστή τύπου Z

9. Επιθεώρηση αναλογίας CT και πολικότητας

10. Επιθεώρηση αναλογίας PT και πολικότητας

11. Αυτόματη αναγνώριση ομάδων διανυσμάτων μετασχηματιστή

12.Αυτόματη ανάγνωση τιμής γωνίας φάσης

13. Λειτουργία αυτόματης κρίσης πολικότητας

14. Εμφάνιση διανυσματικών διαγραμμάτων σε πραγματικό χρόνο

15. Μέγιστη μετρήσιμη αναλογία έως 20.000

16. Έγχρωμη οθόνη αφής 7 ιντσών υψηλής φωτεινότητας

17.Λειτουργία μετάδοσης δεδομένων Bluetooth

18.Δεσμευμένη θύρα επικοινωνίας RS232

19. Ενσωματωμένη μονάδα θερμικής εκτύπωσης

20.Τοπική αποθήκευση + εξαγωγή δεδομένων USB

21.Μενού διπλής γλώσσας: Κινέζικα & Αγγλικά

22.Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου

Ισχύοντα σενάρια

1.Διαχειριστές ηλεκτρικού δικτύου

Πραγματοποιήστε τακτική θέση σε λειτουργία του μετασχηματιστή και τακτική επιθεώρηση συντήρησης.

2.Εργοστάσια παραγωγής μετασχηματιστών

Ολοκληρώστε τις δοκιμές αποδοχής του εργοστασίου και τους ελέγχους ποιότητας παραγωγής.

3.Χώροι Υποσταθμών

Επαληθεύστε την αναλογία μετασχηματιστή και τα δεδομένα της ομάδας διανυσμάτων κατά την εγκατάσταση και την επισκευή του εξοπλισμού.

4.Βιομηχανικά Συστήματα Διανομής Ηλεκτρικής Ενέργειας

Πλήρης περιοδικός προληπτικός έλεγχος στους μετασχηματιστές διανομής.

5.Επαγγελματικά Εργαστήρια Δοκιμών

Διεξαγωγή δοκιμών διάγνωσης και πιστοποίησης μετασχηματιστών υψηλής ακρίβειας.

Διατίθεται ανταγωνιστική χύδην τιμολόγηση για όλους τους αγοραστές έργων και μπορούμε να υπογράψουμε μακροπρόθεσμες συμφωνίες προμήθειας για να καλύψουμε τις απαιτήσεις συνεχούς ετήσιας επιθεώρησης εξοπλισμού.

Βασικές λειτουργίες δοκιμής

1. Μέτρηση αναλογίας στροφών μετασχηματιστή

2. Αναγνώριση ομάδας διανυσμάτων μετασχηματιστή

3. Επιθεώρηση πολικότητας μετασχηματιστή

4. Δοκιμή γωνίας φάσης μετασχηματιστή

5. Ανίχνευση αναλογίας μετασχηματιστή ρεύματος (CT).

6. Επαλήθευση πολικότητας CT

7. Ανίχνευση αναλογίας μετασχηματιστή τάσης (PT).

8.Επαλήθευση πολικότητας PT

9.Ειδική δοκιμή μετασχηματιστή τύπου Ζ

10. Εκτέλεση Εργοστασιακής Δοκιμής Αποδοχής (FAT).

11. Θέση σε λειτουργία νέου εξοπλισμού υποσταθμού

12.Μακροχρόνια προληπτική συντήρηση εξοπλισμού

Weshine Product Edge

Η Weshine Electric εστιάζει στην ανάπτυξη και την κατασκευή εργαλείων δοκιμής μετασχηματιστών και οργάνων διάγνωσης ηλεκτρικών βλαβών. Το Handheld Transformer Turns Ratio Tester ενσωματώνει αλγόριθμους ακριβούς μέτρησης, πλήρως αυτόματη λειτουργία, φορητή σχεδίαση χειρός και λειτουργίες μετάδοσης δεδομένων πολλαπλών καναλιών. Παρέχει σταθερές, αποτελεσματικές λύσεις δοκιμών μετασχηματιστών για χειριστές παγκόσμιων δικτύων ηλεκτρικής ενέργειας, κατασκευαστές μετασχηματιστών και εργαστήρια δοκιμών, και καλωσορίζουμε όλους τους παγκόσμιους αγοραστές να υπογράψουν συμβόλαια για το πλαίσιο δοκιμής ενός μετασχηματιστή.

Μοιραστείτε τις απαιτήσεις του έργου επιθεώρησης μετασχηματιστή με την ομάδα πωλήσεών μας για να λάβετε ανταγωνιστικές μαζικές προσφορές και πλήρη έγγραφα πιστοποίησης για το σχέδιο προμηθειών σας.
