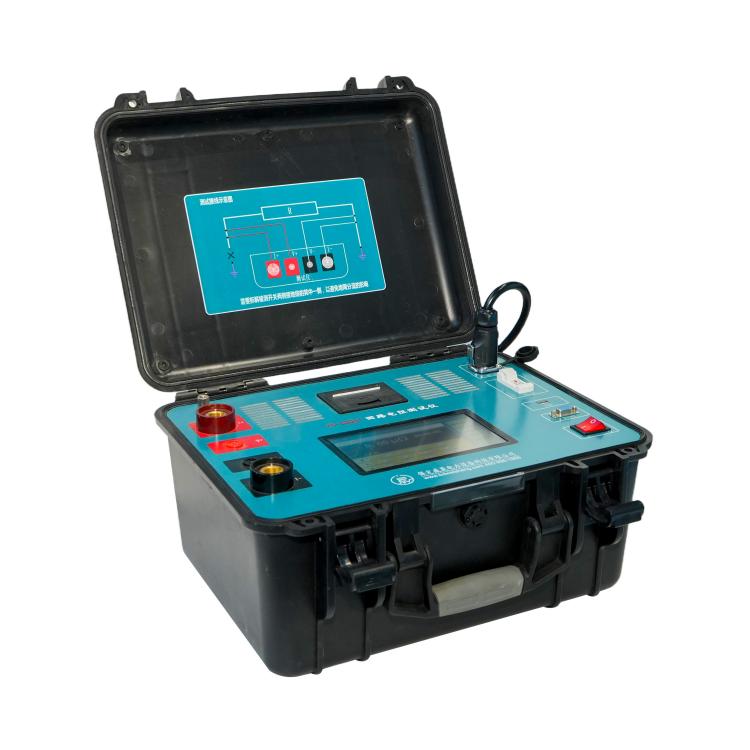

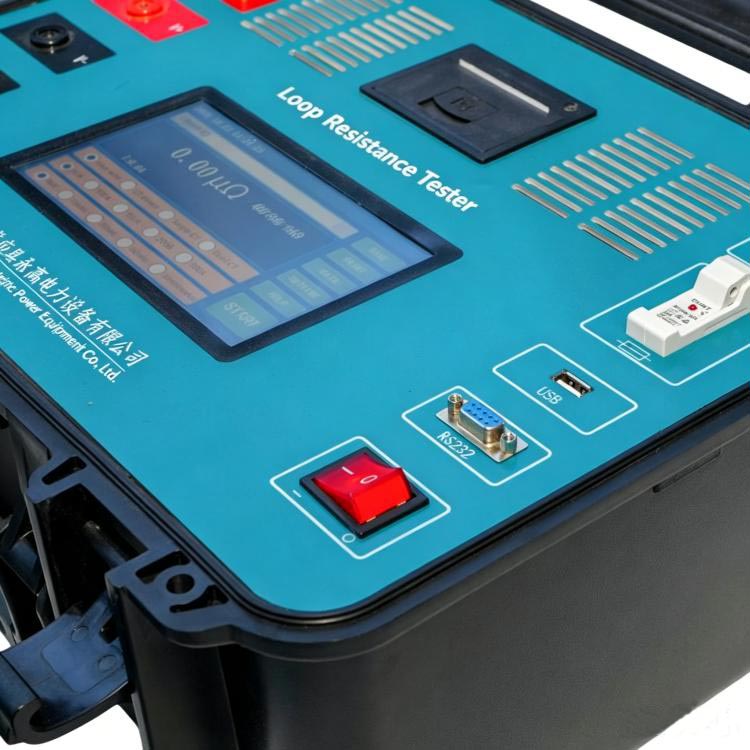

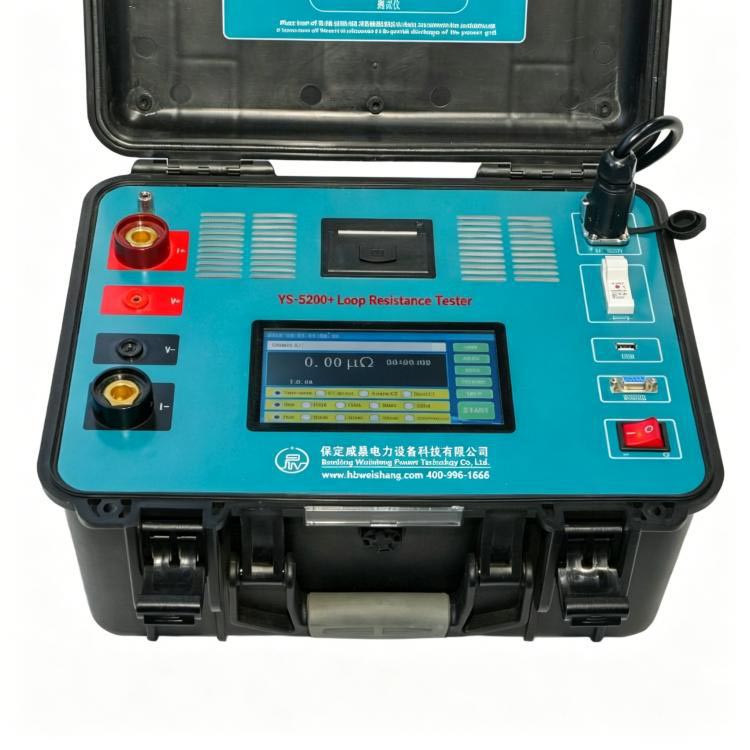

Desktop 300A Intelligent Circuit Resistance Tester

Το ανθεκτικό Desktop 300A Intelligent Circuit Resistance Tester που προσφέρεται από τη Weshine, έναν επαγγελματία κατασκευαστή και προμηθευτή στην Κίνα, παρέχει ακριβείς ενδείξεις micro-ohm σε διακόπτες κυκλώματος, αποζεύκτες, διακόπτες γείωσης και συνδέσμους διαύλου, ακόμη και όταν τα ρεύματα διατρέχουν μεμονωμένους βρόχους ή πολλαπλούς παράλληλους κλάδους.

Κατασκευάσαμε αυτήν τη μονάδα σύμφωνα με τα πρότυπα δοκιμής τεσσάρων συρμάτων DL/T845.4-2019 και IEC, ταιριάζοντας πλήρως με τις απαιτήσεις της βιομηχανίας για ανίχνευση αντίστασης υψηλού ρεύματος.

Μέσα στο μηχάνημα βρίσκεται μια πηγή σταθερού ρεύματος υψηλής ισχύος σε συνδυασμό με το υλικό ανίχνευσης ρεύματος πολλαπλών καναλιών. Αυτή η δομή διατηρεί το ρεύμα εξόδου σταθερό και τη δειγματοληψία τάσης ακριβή, ακόμη και όταν εργάζεστε παράλληλα με πολύπλοκα παράλληλα πλέγματα γείωσης, κάτι που είναι ένας βασικός λόγος για τον οποίο οι εργολάβοι μηχανικής δίνουν επαναλαμβανόμενες μαζικές παραγγελίες για αυτό το μοντέλο.

Βασικές Αρχές Μέτρησης

Το Desktop 300A Intelligent Circuit Resistance Tester βασίζεται σε δύο βασικές λειτουργικές μονάδες:

1. Ρυθμιζόμενη υψηλή σταθερή έξοδο ρεύματος: 50A–300A

2.Ασύρματος αισθητήρας σφιγκτήρα DC: 0~±600A σύλληψη ρεύματος

Υπολογίζει την πραγματική αντίσταση επαφής με βάση τον νόμο του Ohm: R = V / I₀

V = πτώση τάσης που ανιχνεύθηκε στα σημεία επαφής

I0 = πραγματικό ρεύμα που διέρχεται από τον δοκιμασμένο κλάδο

Έξυπνες λειτουργίες δοκιμής (Κύρια καινοτομία)

Το weshine electric ενσωματώνει τέσσερις προηγμένους τρόπους δοκιμής για την υποστήριξη διαφορετικών συνθηκών πεδίου:

1. Λειτουργία παραδοσιακής αντίστασης κυκλώματος

Οι χρήστες πρέπει να αποσυνδέσουν τη μία πλευρά του δικτύου γείωσης για να παρακάμψουν τις παρεμβολές ρεύματος διακλάδωσης. Ο ελεγκτής τροφοδοτεί έως και 300A DC ρεύμα και διαβάζει δεδομένα πτώσης τάσης. Αυτή η λειτουργία επιτυγχάνει την υψηλότερη ακρίβεια και λειτουργεί καλά για προγραμματισμένες εγκαταστάσεις συντήρησης.

2. Σφίξτε τη λειτουργία άμεσης μέτρησης

Δεν χρειάζεται να αποσυναρμολογήσετε τις συνδέσεις γείωσης. Ο ασύρματος σφιγκτήρας παρακολουθεί το ρεύμα διακλάδωσης I0 σε πραγματικό χρόνο και, στη συνέχεια, το μηχάνημα υπολογίζει την αντίσταση αυτόματα με R=V/I₀. Χαρακτηριστικά: Χωρίς εργασίες αποσυναρμολόγησης, ταχύτερες δοκιμές πεδίου, ασφαλέστερο για συντήρηση ζωντανής περιοχής.

3. Λειτουργία μονής όψης

Κατάλληλο για παράλληλες διατάξεις γείωσης όπως γείωση ντουλαπιού και κατανεμημένα πλέγματα γείωσης. Ο σφιγκτήρας μετρά το ρεύμα διακλάδωσης I2 και η συσκευή εκτελεί αποτελεσματικό ρεύμα δοκιμής με I0=I1−I2 πριν υπολογίσει την αντίσταση. Διορθώνει σφάλματα ακρίβειας που προκαλούνται από μερικά παράλληλα ρεύματα.

4. Λειτουργία διακλάδωσης διπλής όψης

Για μεγάλα δίκτυα γείωσης με αμφίδρομα σπασμένα ρεύματα σε υποσταθμούς. Δύο σφιγκτήρες συλλέγουν ρεύματα διακλάδωσης I21 και I22, το σύστημα υπολογίζει το I₀=I1−I21−I22 για να λάβει δεδομένα πραγματικής αντίστασης για δίκτυα πολλαπλών διακλαδώσεων.

Σχεδιασμός συστήματος ασφαλείας και σφιγκτήρα

Οι ταιριαστοί ασύρματοι σφιγκτήρες μπορούν να αναγνωρίσουν αυτόματα την κατεύθυνση του ρεύματος DC.

Προδιαγραφές κλειδιού σφιγκτήρα:

1, Εύρος δοκιμής DC: 0 έως ± 600A

2, Πρέπει να ευθυγραμμιστεί με τη σωστή κατεύθυνση ρεύματος για ακριβή δεδομένα

3, Ενσωματωμένη λειτουργία βαθμονόμησης για αντιστάθμιση της απόκλισης μέτρησης

Υπενθυμίσεις ασφάλειας λειτουργίας:

1, Μη λειτουργείτε τον σφιγκτήρα πέρα ​​από το εύρος μέτρησής του για να αποφύγετε ζημιά στο υλικό

2, Τοποθετήστε σφιγκτήρες ακολουθώντας τα σημάδια κατεύθυνσης ρεύματος για να σταθεροποιήσετε τις ενδείξεις

3, Εκτελείτε τακτικά τη βαθμονόμηση για να μειώσετε τα σφάλματα δεδομένων

Οδηγός λειτουργίας βήμα προς βήμα

Αυτός ο δοκιμαστής επιτραπέζιου υπολογιστή ακολουθεί τυπικές ροές εργασιών δοκιμών πεδίου για σενάρια υψηλού ρεύματος.

Βήμα 1: Προετοιμασία συστήματος

Επιβεβαιώστε ότι ο εξοπλισμός είναι πλήρως απενεργοποιημένος, η ρύθμιση γείωσης έχει ολοκληρωθεί και οι μπαταρίες του σφιγκτήρα είναι πλήρως φορτισμένες. Οι πελάτες μαζικών προμηθειών μπορούν να λάβουν εγχειρίδια πλήρους λειτουργίας μαζί με την αποστολή.

Βήμα 2: Διαμόρφωση καλωδίωσης

Τα I+ και I- συνδέονται σε δύο άκρα του κυκλώματος δοκιμής. Τα V+ και V- συνδέονται στα εσωτερικά σημεία δειγματοληψίας τάσης. Τοποθετείτε πάντα ανιχνευτές τάσης μέσα στο βρόχο ρεύματος για να αποκλείσετε την παρεμβολή στην αντίσταση του καλωδίου.

Βήμα 3: Επιλογή τρόπου λειτουργίας

Επιλέξτε μία λειτουργία δοκιμής: παραδοσιακή λειτουργία αποσυναρμολόγησης, άμεση λειτουργία σφιγκτήρα, λειτουργία απλής διακλάδωσης ή λειτουργία διπλής διακλάδωσης. Στη συνέχεια, ρυθμίστε το ρεύμα εξόδου (50A–300A) και τη διάρκεια δοκιμής (Γρήγορη / 10s / 30s / 60s / Συνεχής).

Βήμα 4: Διαδικασία μέτρησης

Το μηχάνημα εκτελεί αυτόματα αύξηση ρεύματος, έλεγχο σταθερότητας, σύλληψη ρεύματος σε πραγματικό χρόνο, δειγματοληψία τάσης, υπολογισμό αντίστασης και αντιστάθμιση θερμοκρασίας αυτόματα χωρίς χειροκίνητη ρύθμιση.

Βήμα 5: Εμφάνιση αποτελεσμάτων

Η οθόνη δείχνει το συνολικό ρεύμα I1, τα ρεύματα του σφιγκτήρα διακλάδωσης (I2 / I21 / I22), την τιμή αντίστασης σε micro-ohms, το χρόνο δοκιμής και την κατάσταση σταθερότητας.

Βήμα 6: Διαχείριση δεδομένων

Οι χειριστές μπορούν να αποθηκεύουν αρχεία καταγραφής δοκιμών στην τοπική μνήμη, να εξάγουν εγγραφές μέσω μονάδων USB FAT32, να εκτυπώνουν αναφορές με προαιρετικές μονάδες εκτύπωσης και να ανατρέχουν σε ιστορικά δεδομένα δοκιμής ανά πάσα στιγμή.

Σενάρια εφαρμογής

Αυτός ο έξυπνος ελεγκτής αντίστασης κυκλώματος Desktop 300A χειρίζεται εργασίες ανίχνευσης αντίστασης κάτω από πολύπλοκες συνθήκες γείωσης και ισχυρών ηλεκτρομαγνητικών παρεμβολών, που υιοθετούνται ευρέως από αγοραστές από αυτούς τους τομείς:

1, Μεγάλοι υποσταθμοί

2, Σταθμοί παραγωγής ηλεκτρικής ενέργειας

3, Βιομηχανικά συστήματα διανομής

4, Εγκαταστάσεις μετάδοσης υψηλής τάσης

5, Γείωση δικτύων δικτύου

Το σύστημα λειτουργεί αξιόπιστα κάτω από:

1, Ισχυρές ηλεκτρομαγνητικές παρεμβολές

2, Παράλληλη κατανομή ρεύματος

3, Περιορισμένη πρόσβαση αποσύνδεσης

4, Συνεχείς εργασίες συντήρησης

Τυπικές χρήσεις δοκιμής

1, Δοκιμή αντίστασης επαφής για διακόπτες υψηλής τάσης

2, Έλεγχος σφαλμάτων δικτύων γείωσης υποσταθμού

3, Ανίχνευση αντίστασης συνδέσμων σύνδεσης ζυγών

4, Συντήρηση ρουτίνας για ερμάρια διακοπτών GIS/AIS

5, Επιθεώρηση ποιότητας εργοστασίου για ηλεκτρικό εξοπλισμό σταθμών παραγωγής ενέργειας

6, Ανάλυση συστήματος εδάφους για δίκτυα μεταφοράς

7, Αντιμετώπιση προβλημάτων βιομηχανικών συστημάτων διανομής ηλεκτρικής ενέργειας

Πλεονεκτήματα Weshine

Κατασκευάσαμε το Desktop 300A Intelligent Circuit Resistance Tester με αρχιτεκτονική μέτρησης πολλαπλών λειτουργιών για την επίλυση δύσκολων προβλημάτων παράλληλου ρεύματος και πολύπλοκων προβλημάτων γείωσης σε σύγχρονα συστήματα ισχύος. Η δοκιμή μη αποσυναρμολόγησης του ασύρματου σφιγκτήρα μειώνει το χρόνο διακοπής συντήρησης και βελτιώνει σημαντικά την ασφάλεια του χώρου, γεγονός που κάνει πολλούς προμηθευτές ηλεκτρικών υπηρεσιών να υπογράφουν μακροπρόθεσμα συμβόλαια προμήθειας μαζί μας.

Οι αλγόριθμοι υπολογισμού ρεύματος πολλαπλών καναλιών σε πραγματικό χρόνο εξασφαλίζουν ακριβείς τιμές αντίστασης ακόμη και σε περιβάλλοντα παράλληλης γείωσης. Η μεγάλη έξοδος ρεύματος 300A διασπά γρήγορα τα στρώματα οξειδίου σε παλαιωμένες επιφάνειες επαφής, παρέχοντας πιο αξιόπιστα αποτελέσματα δοκιμών για φθαρμένες αγώγιμες αρθρώσεις. Ο ενσωματωμένος έξυπνος θερμικός έλεγχος διατηρεί τη μονάδα σταθερή κάτω από μεγάλα φορτία εργασίας υψηλού ρεύματος.

Φιλικά προς τον χρήστη πλεονεκτήματα βιομηχανικού σχεδίου για αγοραστές:

1, έξυπνη λειτουργία πολλαπλών λειτουργιών

2, Οπτικοποιημένη εμφάνιση δεδομένων τρέχοντος σε πραγματικό χρόνο

3, Πλήρες σύνολο αυτόματων λειτουργιών προστασίας ασφάλειας

4, Δομημένη αποθήκευση και εξαγωγή δεδομένων

Επικοινωνήστε αμέσως με την ομάδα πωλήσεών μας για να λάβετε προσαρμοσμένες προσφορές και πλήρη αρχεία τεχνικών παραμέτρων για την προμήθεια του έργου σας.
