Τι είναι ο εντοπιστής σφαλμάτων καλωδίου TDR και πώς ωφελεί τα ηλεκτρικά σας συστήματα

Περίληψη άρθρου:ΟTΕντοπιστής σφαλμάτων καλωδίου DRείναι ένα απαραίτητο εργαλείο για τον αποτελεσματικό και ακριβή εντοπισμό σφαλμάτων στα καλώδια. Αυτή η ανάρτηση ιστολογίου διερευνά τον μηχανισμό λειτουργίας, τους τύπους και τα πλεονεκτήματα της χρήσης ενός TDR Cable Fault Locator σε διάφορες βιομηχανίες. Με τη βοήθεια αυτής της προηγμένης τεχνολογίας, η ηλεκτρική συντήρηση μπορεί να εξορθολογιστεί, εξασφαλίζοντας ελάχιστο χρόνο διακοπής λειτουργίας και βελτιωμένη αξιοπιστία του συστήματος.WeshineΗ , μια κορυφαία εταιρεία στον κλάδο της ηλεκτρικής βιομηχανίας, παρέχει υψηλής ποιότητας TDR Cable Fault Locators για να σας βοηθήσουν να εντοπίσετε και να αντιμετωπίσετε γρήγορα σφάλματα καλωδίων. Διαβάστε παρακάτω για να ανακαλύψετε πώς αυτή η τεχνολογία μπορεί να φέρει επανάσταση στις προσπάθειες συντήρησης ηλεκτρικού ρεύματος.

Πίνακας περιεχομένων

• Τι είναι ο εντοπιστής σφαλμάτων καλωδίου TDR;
• Αρχή λειτουργίας των εντοπιστών σφαλμάτων καλωδίων TDR
• Οφέλη από τη χρήση εντοπιστών σφαλμάτων καλωδίων TDR
• Τύποι εντοπιστών σφαλμάτων καλωδίων TDR
• Πώς να χρησιμοποιήσετε έναν εντοπιστή σφαλμάτων καλωδίου TDR;
• Κοινά σφάλματα καλωδίων που αντιμετωπίζονται από την τεχνολογία TDR
• FAQ

Τι είναι ο εντοπιστής σφαλμάτων καλωδίου TDR;

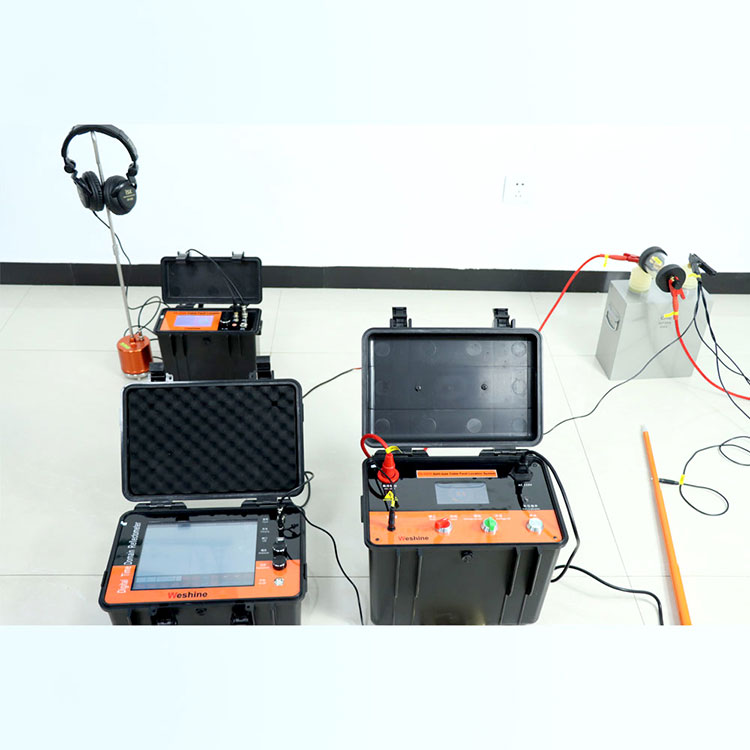

Το TDR (Time Domain Reflectometer) Cable Fault Locator είναι ένα προηγμένο εργαλείο που χρησιμοποιείται για τον εντοπισμό σφαλμάτων στα καλώδια. Λειτουργεί στέλνοντας ηλεκτρικούς παλμούς σε ένα καλώδιο και μετρώντας το χρόνο που χρειάζεται για να ανακλαστεί ο παλμός. Αναλύοντας τον ανακλώμενο παλμό, το TDR μπορεί να προσδιορίσει τη θέση του σφάλματος, είτε πρόκειται για ανοιχτό κύκλωμα, βραχυκύκλωμα ή οποιοδήποτε άλλο είδος σφάλματος. Αυτή η τεχνολογία είναι ζωτικής σημασίας για βιομηχανίες όπως οι τηλεπικοινωνίες, οι ηλεκτρικές επιχειρήσεις κοινής ωφελείας και οι κατασκευές, όπου είναι απαραίτητος ο γρήγορος και ακριβής εντοπισμός σφαλμάτων καλωδίων.

Αρχή λειτουργίας των εντοπιστών σφαλμάτων καλωδίων TDR

Ο εντοπιστής σφαλμάτων καλωδίου TDR λειτουργεί στέλνοντας έναν σύντομο ηλεκτρικό παλμό σε ένα καλώδιο. Αυτός ο παλμός ταξιδεύει κατά μήκος του καλωδίου και αντανακλάται όταν αντιμετωπίζει αλλαγή στην σύνθετη αντίσταση, όπως σφάλμα ή σπάσιμο του καλωδίου. Το TDR μετρά το χρόνο που χρειάζεται για να ταξιδέψει ο παλμός στο σφάλμα και πίσω, επιτρέποντάς του να υπολογίσει την απόσταση από το σφάλμα.

Αυτή η αρχή είναι παρόμοια με την τεχνολογία ραντάρ, αλλά αντί για ηλεκτρομαγνητικά κύματα, χρησιμοποιούνται ηλεκτρικοί παλμοί. Το TDR μπορεί να εντοπίσει με ακρίβεια σφάλματα σε καλώδια διαφόρων υλικών, συμπεριλαμβανομένων των καλωδίων χαλκού και οπτικών ινών.

Οφέλη από τη χρήση εντοπιστών σφαλμάτων καλωδίων TDR

• Γρήγορη και ακριβής ανίχνευση σφαλμάτων:Οι εντοπιστές σφαλμάτων καλωδίου TDR μπορούν να ανιχνεύσουν γρήγορα σφάλματα, μειώνοντας το χρόνο που αφιερώνεται στην αντιμετώπιση προβλημάτων και ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας.
• Οικονομικά:Με τον εντοπισμό της ακριβούς θέσης της βλάβης, εξαλείφεται η ανάγκη για εκτεταμένες αντικαταστάσεις καλωδίων ή περιττές επισκευές, εξοικονομώντας κόστος μακροπρόθεσμα.
• Ευστροφία:Αυτές οι συσκευές μπορούν να ανιχνεύσουν σφάλματα σε διάφορους τύπους καλωδίων, συμπεριλαμβανομένων των καλωδίων τροφοδοσίας, των καλωδίων τηλεπικοινωνιών και άλλων.
• Ευκολία χρήσης:Τα TDR Cable Fault Locators είναι φιλικά προς το χρήστη και εύχρηστα, καθιστώντας τα προσβάσιμα τόσο για αρχάριους όσο και για έμπειρους τεχνικούς.

Τύποι εντοπιστών σφαλμάτων καλωδίων TDR

Υπάρχουν διάφοροι τύποι εντοπιστών σφαλμάτων καλωδίου TDR, καθένας από τους οποίους έχει σχεδιαστεί για συγκεκριμένες εφαρμογές:

Πώς να χρησιμοποιήσετε έναν εντοπιστή σφαλμάτων καλωδίου TDR;

1. Συνδέστε τη Συσκευή:Συνδέστε το TDR Cable Fault Locator στο ένα άκρο του καλωδίου.
2. Ορισμός παραμέτρων:Ρυθμίστε τις απαιτούμενες παραμέτρους, συμπεριλαμβανομένου του τύπου καλωδίου, του μήκους και της συχνότητας δοκιμής.
3. Ξεκινήστε τη δοκιμή:Ενεργοποιήστε τη συσκευή για να στείλει τον ηλεκτρικό παλμό μέσω του καλωδίου.
4. Αναλύστε τα αποτελέσματα:Το TDR θα εμφανίσει την απόσταση και τον τύπο του σφάλματος στην οθόνη, επιτρέποντάς σας να εντοπίσετε το πρόβλημα.
5. Επιδιόρθωση της βλάβης:Με βάση τα αποτελέσματα, εκτελέστε την απαραίτητη επισκευή ή αντικατάσταση του ελαττωματικού τμήματος καλωδίου.

Κοινά σφάλματα καλωδίων που αντιμετωπίζονται από την τεχνολογία TDR

Οι εντοπιστές σφαλμάτων καλωδίου TDR είναι αποτελεσματικοί στην ανίχνευση διαφόρων τύπων σφαλμάτων καλωδίων, όπως:

• Ανοιχτά κυκλώματα:Σπάσιμο στο καλώδιο που εμποδίζει τη μετάδοση του ηλεκτρικού σήματος.
• Βραχυκύκλωμα:Αυθαίρετη επαφή μεταξύ των καλωδίων, που προκαλεί άμεση ροή ρεύματος.
• Βλάβες γείωσης:Ένα πρόβλημα όπου το καλώδιο συνδέεται κατά λάθος στη γείωση.
• Βλάβη μόνωσης καλωδίου:Βλάβη της μόνωσης του καλωδίου, που οδηγεί σε διαρροή ή παρεμβολή.

FAQ

Ποια είναι η μέγιστη απόσταση που μπορεί να εντοπίσει ένας εντοπιστής σφαλμάτων καλωδίου TDR;

Το εύρος ανίχνευσης εξαρτάται από το μοντέλο και τον τύπο του καλωδίου, αλλά οι τυπικές συσκευές TDR μπορούν να ανιχνεύσουν σφάλματα σε αποστάσεις έως και 10 χιλιομέτρων.

Μπορεί ένα TDR Cable Fault Locator να εντοπίσει σφάλματα στα καλώδια οπτικών ινών;

Ναι, ορισμένα μοντέλα TDR είναι ικανά να ανιχνεύουν σφάλματα στα καλώδια οπτικών ινών, προσφέροντας λεπτομερή ανάλυση της κατάστασης του καλωδίου.

Είναι κατάλληλοι οι εντοπιστές σφαλμάτων καλωδίων TDR για όλες τις βιομηχανίες;

Ναι, οι εντοπιστές σφαλμάτων καλωδίων TDR είναι ευέλικτοι και μπορούν να χρησιμοποιηθούν σε διάφορους κλάδους όπως οι τηλεπικοινωνίες, η διανομή ρεύματος και οι κατασκευές.

Πόσο ακριβής είναι ένας εντοπιστής σφαλμάτων καλωδίου TDR;

Οι εντοπιστές σφαλμάτων καλωδίου TDR είναι υψηλής ακρίβειας, με δυνατότητα εντοπισμού βλαβών μέσα σε λίγα μέτρα, ανάλογα με τον τύπο του καλωδίου και τις συνθήκες δοκιμής.

Για περισσότερες πληροφορίες σχετικά με τους εντοπιστές σφαλμάτων καλωδίων TDR ή εάν ενδιαφέρεστε να αγοράσετε εξοπλισμό υψηλής ποιότητας,επικοινωνήστε μαζί μαςσήμερα! Η ομάδα μας στο Weshine είναι έτοιμη να σας βοηθήσει να επιλέξετε τη σωστή λύση για τις ανάγκες σας.
